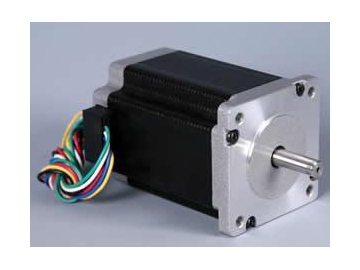

Moteur pas à pas hybride 2 phases 1.8 degrés taille 57mm
Moteur pas à pas hybride 2 phases Nema 23
Caractéristiques
Le moteur pas à pas hybride 2 phases se caractérise par une grande accélération, un petit moment d'inertie, une haute précision.
Application
Industrie médicale: analyseur biochimique, analyseur de cellules sanguines
Industrie textile: machine à tricoter rectiligne, machine à tricoter circulaire, bobineuse
Industrie publicitaire: machine à laser, machine de gravure, machine de marquage, imprimante à jet d'encre
Industrie d'automatisation industrielle: équipement d'essai semi-conducteur, machine d'enroulement, machine à décaper
Equipement de banque: ATM
Industrie du traitement d'eau: pompe à vis
Autres: système de péage de métro, etc.
| Articles | Spécifications |
| Angle de pas | 1.8° |
| Précision de l'angle de pas | ±5% (pas intégral, à vide) |
| Précision de résistance | ±10% |
| Exactitude d'inductance | ±20% |
| Température de levage | 80℃ Max. (courant nominal, 2 phases) |
| Température ambiante | -20℃~ 50℃ |
| Résistance à l'isolation | 100MΩ Min., 500V DC |
| Rigidité diélectrique | 500V AC par minute |
| Lecture radiale | 0.02 Max. (charge 450 g) |
| Lecture axiale | 0.08 Max. (charge 450 g) |
| Force radiale maximale | 75N (20mm à partir de la bride) |
| Force axiale maximale | 15N |
| Modèle | Tension nominale | Courant par phase | Résistance par phase | Inductance par phase | Couple de maintien | Nombre de conduites | Inertie du rotor | Poids | Couple de détente | Longueur | |
| Axe simple | Double axe | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL57ST41-1106A | FL57ST41-1106B | 4 | 1.1 | 3.6 | 3.6 | 2.88 | 6 | 57 | 0.54 | 0.18 | 41 |
| FL57ST41-0406A | FL57ST41-0406B | 12 | 0.4 | 30 | 30 | 2.88 | 6 | ||||
| FL57ST41-1564A | FL57ST41-1564B | 2.8 | 1.56 | 1.8 | 3.6 | 4.0 | 4 | ||||
| FL57ST51-0856A | FL57ST51-0856B | 6 | 0.85 | 7.1 | 9 | 4.97 | 6 | 110 | 0.60 | 0.35 | 51 |
| FL57ST51-0426A | FL57ST51-0426B | 12 | 0.42 | 29 | 36 | 4.97 | 6 | ||||
| FL57ST51-2804A | FL57ST51-2804B | 2.38 | 2.8 | 0.85 | 2.1 | 6.9 | 4 | ||||
| FL57ST56-1206A | FL57ST56-1206B | 6 | 1.2 | 5 | 8 | 6.05 | 6 | 135 | 0.65 | 0.42 | 56 |
| FL57ST56-0606A | FL57ST56-0606B | 12 | 0.6 | 20 | 32 | 6.05 | 6 | ||||
| FL57ST56-2554A | FL57ST56-2554B | 2.8 | 2.55 | 1.1 | 3.6 | 8.4 | 4 | ||||
| FL57ST76-1506A | FL57ST76-1506B | 5.4 | 1.5 | 3.6 | 6 | 9 | 6 | 200 | 0.95 | 0.72 | 76 |
| FL57ST76-0686A | FL57ST76-0686B | 12 | 0.68 | 17.7 | 30 | 9 | 6 | ||||
| FL57ST76-3304A | FL57ST76-3304B | 2.7 | 3.3 | 0.85 | 3 | 12.5 | 4 | ||||
