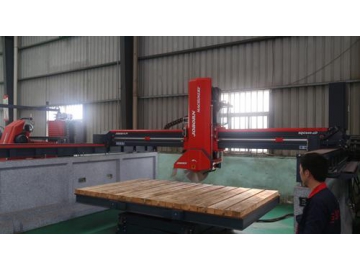

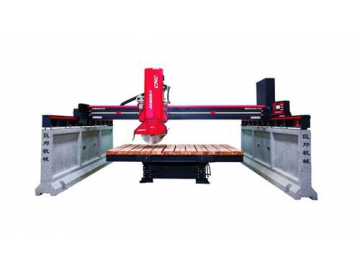

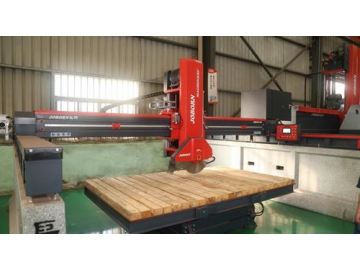

Débiteuse à pont CNC pour pierre
- Matériaux coupables: blocs de granite, grès, pierre artificielle, calcaire, travertin et marbre.
- Dimensions de découpe: 3.2m x 2m
- Diamètre de disques en option: 450mm, 600mm, 700mm
- Profondeur de coupe: 100mm, 180mm, 230mm
- Poids: Blocs de pierre de moins de 3 tonnes
La machine de découpe CNC à pont est équipée d’une commande numérique et d’un système de guidage infrarouge. La scie permet de réaliser des coupes de grande précision en sécurité grâce à la commande numérique et au laser de guidage infrarouge. L’efficacité de la machine est améliorée grâce à la rotation de la table à plus ou moins 90° et au basculement de la table à 85°.

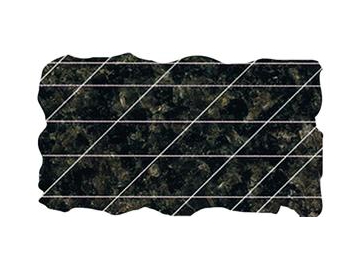

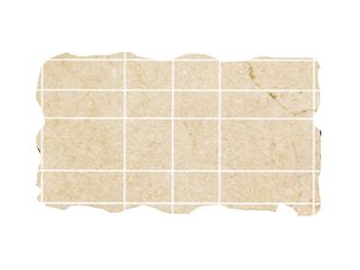

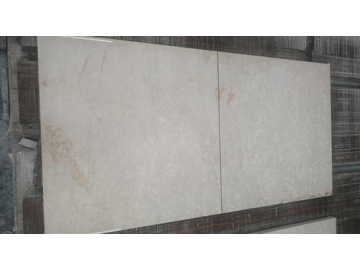

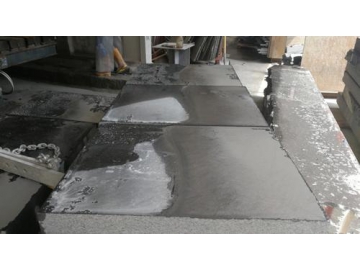

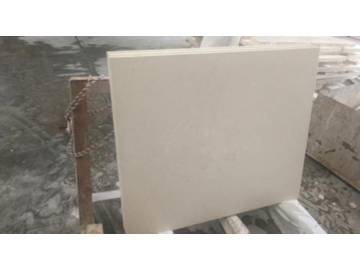

Découpe-
Table de découpe à 90°
-
Table de découpe à 360°
-
-
-
-
| Appellation | Unité | SQC450-4D CNC | SQC600-4D CNC | SQC700-4D CNC |
| Diamètre de disque max. | mm | Φ450 | Φ600 | Φ700 |
| Hauteur de levage max. | mm | 220 | 350 | 470 |
| Dimensions de la table | mm | 3200×2000 | ||
| Rotation de la table (Option) | 0°,90° / 0°～360° (établi chaque 45°) | |||
| Renversement de la table | 85° | |||
| Hauteur de découpe max. | mm | 100 | 180 | 230 |
| Consommation d'eau | m³/h | 3 | ||
| Puissance du moteur principal | kW | 15 | 18.5 | 22 |
| Puissance totale | kW | 21 | 24.5 | 28 |
| Dimensions (LxlxH) | mm | 6000×4800×3200 | 6000×4800×3200 | 6000×4800×3400 |
| Poids | kg | 5700 (6500kg avec support en acier) | 5800 (6600kg avec support en acier) | 5900 (6700kg avec support en acier) |

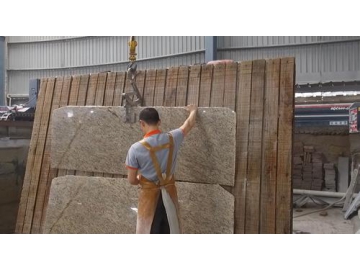

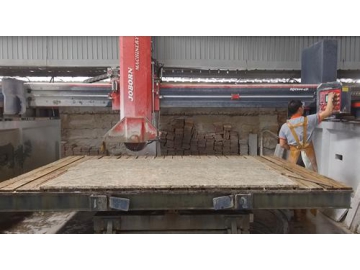

- Dépôt de la pierre sur la table de découpe
- Démarrage de la machine

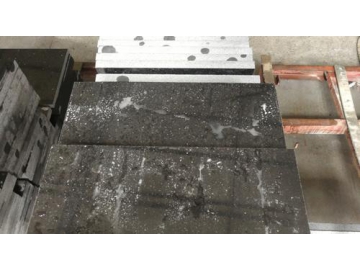

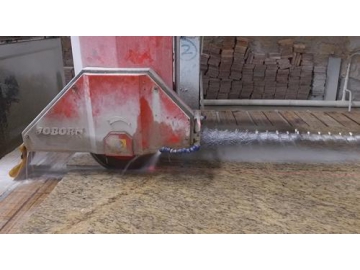

- Sciage
Composants
-

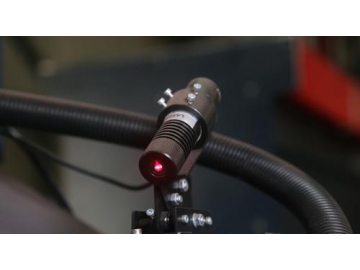

Laser infrarouge pour positionner la machine.
-

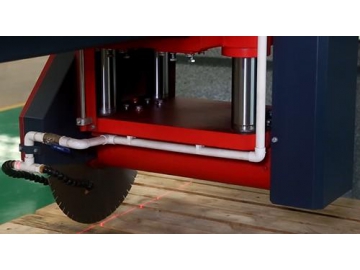

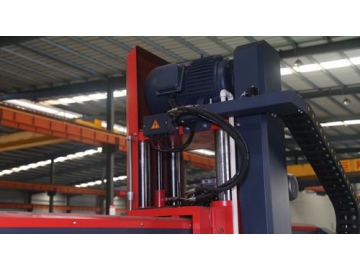

Colonne de guidage de précision chromé
-
Bague de guidage anti-usure.
Détails

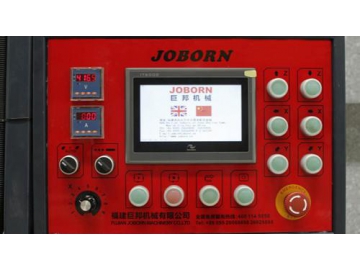

Interface de la commande numérique
Grâce à son interface homme-machine optimisée et simplifiée, la machine de découpe pour pierre est simple d’utilisation et précise.
Variateur allemand de marque Bosch
Grâce à son interface homme-machine optimisée et simplifiée, la machine de découpe pour pierre est simple d’utilisation et précise.
Système hydraulique double
mouvement de montée et abaissement est très stable grâce au système hydraulique de contrôle de marque Taiwanese.
Table de découpe
La table de découpe possède une grande capacité de charge par rapport à des tables classiques grâce à l’utilisation d’une structure en profilé très résistant.
Moteur principal
Grâce à son moteur principal puissant et économe, nos clients peuvent économiser sur le long terme.
