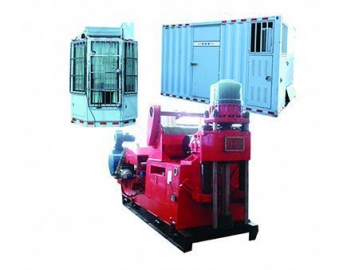

Foreuse carotteuse polyvalente pour exploration, VFD Type XD-40DB
La foreuse carotteuse polyvalente pour exploration VFD de type XD-40DB est un équipement modulaire de nouvelle génération, avec une transmission à fréquence variable et courant alternatif, destiné au forage de trous profonds. Elle est équipée d'une tour de forage, système de transmission électrique, treuil électrique et manuel, treuil électrique à câble, système de contrôle électrique, salle de forage, tête de puits automatisée, pompe à boue, dispositif de contrôle, etc. Cette machine de haute performance est appliquée dans le carottage pour exploration minérale et dans le forage de sources d'énergies de profondeur 4000m.
La foreuse carotteuse est également utilisée dans les domaines suivants:
1. Carottage de petit diamètre et trou profond
2. Forage de puits géothermiques ou de mines pétrolières peu profondes
3. Exploration de méthane de houille et de gaz de schiste
| Tige de forage | Tige de forage filaire HC | 4000m |
| Tige de forage filaire PC | 2500m | |
| Tour de forage | Type derrick | Forme K |
| Hauteur | 31.5m | |
| Charge maximale du crochet | 1350kN | |
| Transmission polyvalente | Mode de transmission | Transmission à fréquence variable à courant alternatif |
| Puissance du moteur électrique | 150KW | |
| Vitesse de rotation | 0-500rpm | |
| Couple maximal | 12500N·m | |
| Couple nominal | 7000 N·m | |
| Course guidée | 18m | |
| Puissance d'entrée maximale | 160KW | |
| Force de traction nominale | 100 KN | |
| Treuil principal | Force de traction maximale | 130KN |
| Diamètre du câble en acier | Φ28mm | |
| Vitesse du crochet | 0-1.5m/s | |
| Frein principal | Freinage dynamique | |
| Frein auxiliaire | Disque de frein + Frein de sécurité | |
| Armoire électrique | 600A | |
| Mode de transmission | Transmission à fréquence variable à courant alternatif | |
| Puissance nominale | 22KW | |
| Treuil de carottage | Force de traction maximale d'un câble | 25KN |
| Vitesse maximale du câble | 120m/min | |
| Diamètre du câble en acier | Φ9mm | |
| Portée du câble | 4500m | |
| Mode de transmission | Transmission à fréquence variable à courant alternatif | |
| Spécifications | BW400/25 | |
| Pompe à boue | Débit maximum | 400L/min |
| Pression maximum | 25MPa |
- Le système tout entier adopte un contrôle à fréquence variable, une transmission numérique et une opération centralisée. La machine hautement automatisée et économe en énergie présente une structure compacte et une haute efficacité.
- Excellente performance de sortie: Système de contrôle exceptionnel pour la vitesse de rotation, le couple, la force de traction et la vitesse, protection remarquable contre la surcharge, contrôle continu pour la rotation et l'alimentation, contrôle de précision pour la pression du forage. Les paramètres du forage sont déterminés selon les conditions de la couche terrestre afin de répondre aux exigences du processus de forage.
- Système de contrôle pratique: Le processus de forage tout entier est contrôlé à l'aide de composants électriques ou par traitement numérique. Cette conception optimisée réduit l'intensité du travail de l'opérateur, diminue la main d'œuvre et améliore l'environnement de travail.
- La foreuse carotteuse pour exploration intègre une conception optimisée et un module électrique de haute qualité. Les modules d'exécution principaux, y compris la rotation, le levage, l'alimentation et la récupération, sont entrainés par des moteurs électriques.
- Les paramètres d'exploitation et du processus de forage peuvent être traités en temps réel, notamment la surveillance à distance, la transmission, la demande et l'enregistrement.
- Par rapport à la foreuse carotteuse hydraulique, ce produit offre une meilleure efficacité de transmission, une économie d'énergie supérieure et une maintenance plus pratique.
- La foreuse carotteuse polyvalente ayant une longue course de 18 mètres additionnels peut réaliser des travaux de sous-station, ce qui améliore considérablement l'efficacité du travail.
