Model: BW(J)E BL(T)E

La pompe entièrement intégrée à fréquence variable intelligente BW(J)E BL(T)E est une nouvelle génération d'équipement d'alimentation en eau sous pression. Ce produit nouvellement développé par notre société intègre le contrôleur à fréquence variable, la pompe à eau et le réservoir sous pression. Se caractérisant par une belle apparence, notre pompe est conforme aux normes internationales avancées. Grâce à son intelligence artificielle, elle peut s’ajuster automatiquement pour répondre aux exigences de l'utilisateur en termes de pression constante et d’approvisionnement en eau à fréquence variable. Par conséquent, notre pompe offre une pression constante du réseau d'alimentation en eau et un rendement énergétique optimal de l'ensemble du système.

Domaine d'application
  • Approvisionnement en eau domestique: Pressurisation de toit pour immeuble de grande hauteur, appartement, villa, etc.
  • Endroits publics: Ecole, restaurant, station, hôpital, gymnase, etc.
  • Bâtiments commerciaux: Hôtel, immeuble de bureaux, grand magasin, etc.
  • Irrigation: Ferme, verger, parc, etc.
  • Secteur industriel: Industrie manufacturière, industrie alimentaire, approvisionnement en eau industrielle et d'autres endroits nécessitant l'approvisionnement en eau à pression constante.
Conditions d’exploitation
  • Tension de fonctionnement AC220V ± 10%, 50Hz, avec interphase inférieur à 2%.
  • Température ambiante de -5℃à 40℃
  • Altitude du site d'installation inférieure à 1000 m
  • Humidité ambiante 10-90% HR (sans condensation)
  • Pas de liquide à risque explosif dans l'air ambiant et pas de gaz ou poussière conductrice suffisante pour corroder le métal et endommager l'isolation du milieu ambiant. Le produit est conçu pour fonctionner dans un environnement à classe de pollution II.

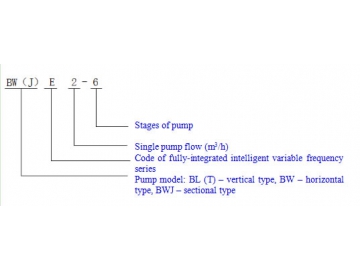

Définition du modèle
Fonctions et Caractéristiques Fonctions
  • Lorsqu’on utilise de l'eau, le système est maintenu à pression constante par contrôle variable. En l’absence d'eau, la pression du système est automatiquement maintenue et la pompe s'arrête.
  • La plage de fluctuation de la pression de service de la pompe à fréquence variable est inférieure à 0,01MPa.
  • La pompe s’arrête si elle tourne à vide sans eau.
  • La pompe est dotée de fonctions de détection telles que défauts de déconnexion, de surintensité, de surcharge et de mise à la terre.
Caractéristiques
  • Convertisseur de fréquence: Disposant d’un indice de protection IP65, ce produit est sûr et fiable.
  • Haute intégration: La pompe à eau et le convertisseur de fréquence sont intégrés, faciles à installer et économes en espace.
  • Contrôle entièrement automatique: La pompe peut automatiquement ajuster son état de fonctionnement en fonction de la pression du réseau des conduites de l'utilisateur pour atteindre un état de fonctionnement optimal et rendre le système plus économe en énergie. En l’absence d'eau, elle maintient automatiquement la pression et s’arrête avec un effet d'économie d'énergie évident. En cas de panne, la pompe effectue automatiquement le suivi en temps réel, la détection et le traitement.
  • Exploitation simple et pratique: L'interaction homme-machine peut être réalisée directement par le biais des boutons et de l’affichage au convertisseur de fréquence. L'utilisateur peut effectuer des réglages liés à la pression en fonction des conditions réelles d'exploitation, et obtenir des informations pertinentes. En cas d'anomalie, il peut également obtenir les informations relatives.
  • Exploitation à puissance constante: Lorsque le contrôleur atteint sa puissance limite, il s’ajuste en fonction des conditions réelles de fonctionnement, avec une alimentation en eau, pour garantir une puissance de sortie inchangée pour la protection du moteur.
Spécification de l’action

Le module d'identification automatique détecte la pression du système à travers le capteur de pression, la compare avec la pression de consigne, et délivre le signal analogique continu au convertisseur de fréquence. Ensuite, le contrôleur de fréquence variable modifie la fréquence de fonctionnement du moteur en fonction de la variation du signal analogique, de façon à atteindre l'exigence
d'approvisionnement en eau constant. Lorsque l'utilisateur a une consommation en eau importante, la pompe augmente automatiquement sa vitesse de rotation et sa puissance pour répondre à l'exigence d'approvisionnement constant en eau. En l'absence d'eau, la pompe est automatiquement en mode veille lorsque le système atteint la pression de consigne, et uniquement lorsque la pression de l'eau descend à 80%. Cela est possible si l'utilisateur utilise une petite quantité d'eau ou les fuites des conduites. Le contrôleur de fréquence variable envoie alors un signal pour que le moteur commence à fonctionner afin de compenser la pression. Ce système permet de réaliser des économies d'énergie dans une large mesure.

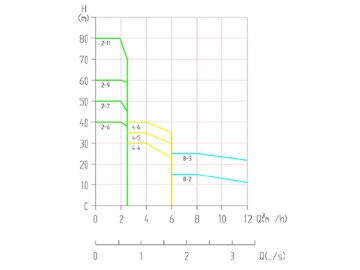

Equipement type spectre
Paramètres de performance
No. Modèles Tension d'entrée Plage de réglage de pression constante kg/cm2 Pression constante réglée à la livraison (pression nominale) kg/cm2 Diamètre d'entrée Diamètre de sortie Puissance de pompe simple kW Levage maximal (débit nul) m Débit nominal m3/h Volume du réservoir sous pression L
A03 BW(J)E2-6 1ΦAC220V 0.5-4 4 G1 G1 0.75 56 2 3
A05 BW(J)E4-4 1ΦAC220V 0.5-3 3 G1¼ G1 0.75 38 4 3
A06 BWJE4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1 1.1 47 4 3
A07 BWJE4-6 1ΦAC220V 0.5-5 3 G1¼ G1 1.1 57 4 3
A08 BWE8-2 1ΦAC220V 0.5-1.5 2 G2 G2 0.75 22 8 5
A09 BWE8-3 1ΦAC220V 0.5-2 2 G2 G2 1.1 32 8 5
A12 BWJE8-2 1ΦAC220V 0.5-1.5 1.5 G1½ G1¼ 0.75 22 8 5
A13 BWJE8-3 1ΦAC220V 0.5-2 2 G1½ G1¼ 1.1 32 8 5
B03 BL(T)E2-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 0.75 58 2 3
B04 BL(T)E2-7 1ΦAC220V 0.5-5 5 G1¼ G1¼ 0.75 68 2 3
B05 BL(T)E2-9 1ΦAC220V 0.5-6 6 G1¼ G1¼ 1.1 87 2 5
B06 BL(T)E2-11 1ΦAC220V 0.5-8 8 G1¼ G1¼ 1.1 106 2 5
B09 BL(T)E4-4 1ΦAC220V 0.5-3 3.5 G1¼ G1¼ 1.1 50 4 3
B09 BL(T)E4-5 1ΦAC220V 0.5-3.5 3.5 G1¼ G1¼ 1.1 50 4 3
B10 BL(T)E4-6 1ΦAC220V 0.5-4 4 G1¼ G1¼ 1.1 58 4 3
B14 BL(T)E8-2 1ΦAC220V 0.5-1.5 1.5 DN40 DN40 0.75 22 8 5
B15 BL(T)E8-3 1ΦAC220V 0.5-2 2 DN40 DN40 1.1 32 8 5
Dimensions globales de la pompe à fréquence variable

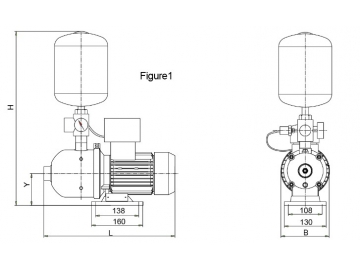

No. Modèle L L1 B H H1 Diagramme schématique
A03 BW(J)E2-6 402(445) 165(151) 220 630 140 1
A05 BW(J)E4-4 419(445) 168(151) 220 630 140 1
A06 BWJE4-5 472 178 220 630 140 1
A07 BWJE4-6 499 232 220 630 140 1
A08 BWE8-2 539 272 227 680 148 1
A09 BWE8-3 539 272 227 680 148 1
A12 BWJE8-2 376 111 227 680 148 1
A13 BWJE8-3 406 141 227 680 148 1

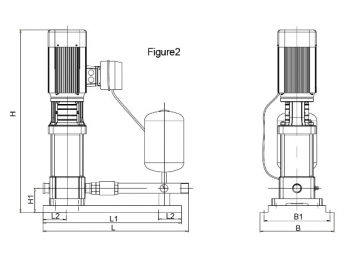

No. Modèle L L1 L2 B B1 H1 H1 Diagramme schématique
B03 BL(T)E2-6 610 550 100 320 280 80 587 2
B04 BL(T)E2-7 610 550 100 320 280 80 605 2
B05 BL(T)E2-9 610 550 100 320 280 80 641 2
B06 BL(T)E2-11 610 550 100 320 280 80 644 2
B08 BL(T)E4-4 610 550 100 320 280 80 587 2
B09 BL(T)E4-5 610 550 100 320 280 80 587 2
B10 BL(T)E4-6 610 550 100 320 280 80 641 2

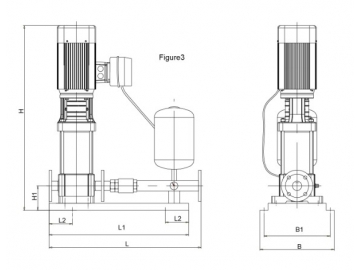

No. Modèle L L1 L2 B B1 H1 H Diagramme schématique
B14 BL(T)E8-2 750 700 100 360 320 120 652 3
B15 BL(T)E8-3 750 700 100 360 320 120 652 3
Annexe I: Méthode d'installation

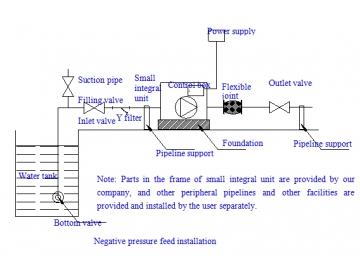

Schéma d'installation
Précautions d'installation
  • La pompe doit être installée dans un endroit couvert loin des gouttes d'eau, de la poussière métallique, de la poussière grasse, du gaz ou liquide corrosif ou inflammable et des perturbations de signaux électromagnétiques. Quand elle est installée à l'extérieur, elle doit contenir un dispositif d'abri.
  • Pour l'installation de la pompe à fréquence variable, le sol doit être ferme sans affaissement ou fissuration.
  • Pendant l'installation de l'équipement, il faut adopter une pression d'entrée positive et éviter si possible une installation par aspiration sous pression négative. Si vous adoptez pour une installation sous pression négative, veuillez sélectionner une vanne de fond de bonne qualité et effectuer une maintenance périodique.
  • Le diamètre du tuyau d'entrée et de sortie de la pompe à fréquence variable doit être plus grand que celui du tuyau de la pompe.
  • Veuillez noter que l'alimentation électrique fournie répond à l'exigence d'alimentation entrante de la pompe à fréquence variable.
  • Pendant l'installation, l'utilisateur doit fournir des vannes d’entrée et de sortie de pompe à fréquence variable et des joints flexibles de raccordement, ce qui facilite la maintenance et évite le bruit de transmission par la conduite.
  • Lorsque l'installation sous pression d'entrée positive est adoptée, veuillez avant utilisation ouvrir la vanne de purge de la pompe pour évacuer l'air, et la refermer jusqu'à ce que l'eau sorte. Lorsque l'installation sous pression d'entrée négative est adoptée, veuillez avant utilisation remplir le tuyau d'aspiration avec de l'eau (une valve de remplissage doit être installée au niveau du tuyau d'aspiration) et démarrer la pompe lorsque la cavité de la pompe est remplie d’eau.
Annexe II: Guide de sélection
Méthode de calcul de la consommation d'eau maximale
No. Raccord d'alimentation en eau Débit nominal (L/s) Equivalent Diamètre nominal du tuyau de raccordement
(mm)
Pression de service min (MPa)
1 Évier, bassin à vadrouille et lavabo
Robinet à soupape simple
Robinet à soupape simple
Robinet mélangeur
0.15~0.20
0.30~0.40
0.15~0.20(0.14)
0.75~1.00
1.5~2.00
0.75~1.00(0.70)
15
20
15
0.050
2 Cuvette
Robinet à soupape simple
Robinet mélangeur
0.15
0.15 (0.10)
0.75
0.75(0.50)
15
15
0.050
3 Lavabo Robinet inductif
Robinet mélangeur
0.10
0.15(0.10)
0.50
0.75(0.5)
15
15
0.050
4 Baignoire
Robinet à soupape simple
Mitigeur (avec convertisseur de douche)
0.20
0.24(0.20)
1.00
1.2(1.0)
15
15
0.050
0.050~0.070
5 Douche
Robinet mitigeur
0.15(0.10) 0.75(0.50) 15 0.050~0.100
6 Cuve de cabine
Robinet à bille à flotteur pour chasse d'eau
Soupape de rinçage à fermeture automatique
0.10
1.20
0.50
6.00
15
25
0.020
0.10~0.15
7 Urinoir
Soupape de rinçage à fermeture manuelle ou automatique
Soupape d'admission de chasse d'eau automatique
0.10
0.10
0.50
0.50
15
15
0.050
0.020
8 Tuyau de chasse d'eau perforé pour auge urinoir (par mètre) 0.05 0.25 15~20 0.015
9 Robinet de chasse d'eau de bidet 0.10(0.07) 0.50(0.35) 15 0.050
10 Chasse d'eau de bassin de lit d'hôpital 0.20 1.00 15 0.050
11 Robinet d'eau de laboratoire (col de cygne)
Unique
Double
Triple
0.07
0.15
0.20
0.35
0.75
1.00
15
15
15
0.020
0.020
0.020
12 Buveur buse 0.05 0.25 15 0.050
13 Tête de gicleurs 0.40 13 0.40
14 Robinet de rinçage sol intérieur 0.20 1.00 15 0.050
15 Robinet de machine à laver domestique 0.20 1.00 15 0.050
Remarques
  • Les valeurs numériques entre parenthèses du tableau servent à calculer séparément l'eau froide ou l'eau chaude si disponible.
  • Quand une baignoire est rattachée à une douche ou lorsque le robinet de mélange a un inverseur de douche, le débit nominal et équivalent est calculé en fonction du robinet, mais pas la douche. Cependant, la pression de l'eau sera calculée en fonction de la douche.
  • La pression d'eau nécessaire pour le chauffe-eau à gaz domestique doit être déterminée en fonction des exigences du produit et de la pression de service requise pour le point de distribution le plus défavorable du système d'alimentation en eau chaude.
  • L’irrigation par aspersion automatique pour la ceinture de verdure doit être conçue en fonction des besoins du produit.
  • Lorsque des exigences particulières sont définies pour le débit nominal et la pression minimale de fonctionnement des raccords d'alimentation en eau des appareils sanitaires, la valeur doit être déterminée conformément aux exigences du produit. (Comment déterminer l'équivalent lorsque les exigences du produit sont définies.)
  • Calcul de la consommation d'eau maximale
    L = nombre de robinet valve simple * débit nominal mitigeur * débit nominal •••••• nombre de machines à laver domestiques * débit nominal L'unité de calcul L est (L / S). Elle devrait être multipliée par 3,6 lorsque l'unité est convertie en T/H. (Voir tableau 1 pour le débit nominal)
  • Calcul de la pression minimum
    La pression minimale est calculée à partir du niveau d’aspiration de la pompe à eau en plus de la pression minimum nécessaire du plus grand appareil sanitaire utilisé.
    Pression de service minimum de l'équipement d'alimentation en eau (Mpa) ≈1/100*(hg hf) pe
    Ha: Levée réelle du niveau d'aspiration d'eau du plus grand appareil sanitaire (m)
    Hf: Perte de charge des conduites et des coudes (m), qui peut être de 6m-10m.
    Pe: Pression minimum nécessaire du plus grand appareil sanitaire (voir tableau 1)

Exemple: Prenons un petit hôtel qui dispose de quatre étages de hauteur d'environ 12m (à compter à partir du niveau d'aspiration de l'eau) avec 12 chambres. Chaque chambre est équipée d’une cuve de cabinet, un lavabo (robinet mélangeur) et une douche (robinet mélangeur). En outre, l'hôtel dispose d'un robinet d'eau pour machine à laver, quatre robinets de rinçage de sol intérieur et quatre robinets abreuvoir. Veuillez calculer le débit et la hauteur de l'équipement d'alimentation en eau qu’il faut utiliser.
Solution: Calcul de la consommation d'eau maximale:
Consommation maximale de l'eau: 3.6 {12 (1*0.1 1*0.15 1*0.24) 1*0.2 4*0.2 4*0.05} = 6.084 T/H
Pression minimum: ≈1/100* (12 10) 0.07=0.29 Mpa
Ha: Levée réelle du niveau d'aspiration d'eau du plus grand appareil sanitaire est de 12m
Hf: Perte de charge des conduites et des coudes est de 10m
Pe: Pression minimum de fonctionnement de la douche est de 0,7 bar.
Remarque: 1bar≈1kg/cm2 = 0,1Mpa, 1Mpa est approximativement égale à la levée de la pompe de 100m.
Lors de la sélection des équipements, le débit total de l'équipement choisi est la consommation d'eau maximum. La levée est supérieure à la pression minimale calculée. Veuillez-vous référer à l'équipement type spectre.
