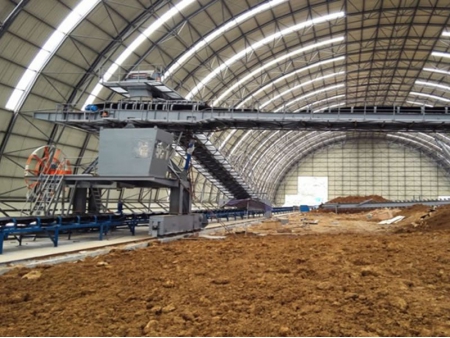

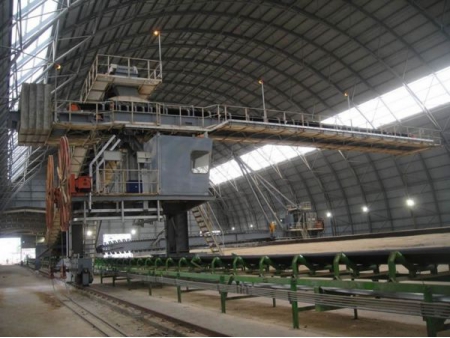

l'empileur-récupérateur est applicable dans l'empilement du ciment, du charbon, de la poudre de métal et des produits chimiques. Il peut traiter une variété de matériaux, mais une seule variété de matériaux doit être stockée dans un réservoir. Cet équipement de traitement des matériaux en vrac de haute efficacité peut être utilisé en même temps que d'autres parcs de stockage.

Paramètres techniques

Modèle	Capacité (Max)	Largeur de la bande d'entrée	Ecartement des rails	Type de rails
DCX600/19.6	600t/h	1000mm	5m	43kg/m
DB1600/23	1600t/h, max:1850t/h	1400mm	5m	50 kg/m

Avantages

l'empileur-récupérateur SINOMALY est équipé d'une flèche en poutre I robuste et épaisse, ce qui permet de garantir une flèche résistante et d'améliorer la distance de convoyage des matériaux en vrac.
La structure globale de ce produit doit être prise en considération pendant la conception du système de commande automatique de la flèche latérale. En d'autres termes, la hauteur du stock doit être prédéterminée pour garantir un empilement et une récupération de grande flexibilité et efficacité.
Cet équipement de traitement des matériaux en vrac adopte plusieurs méthodes de contrôle pour un traitement efficace en fonction de la situation.
l'empileur à flèche latérale est facile à exploiter par un seul opérateur après une formation simple. Notre produit offre une instillation facile et pratique.

Composants principaux

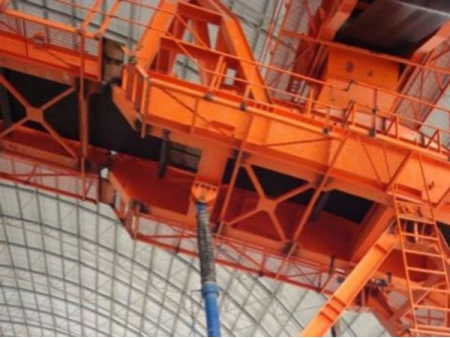

2. Flèche

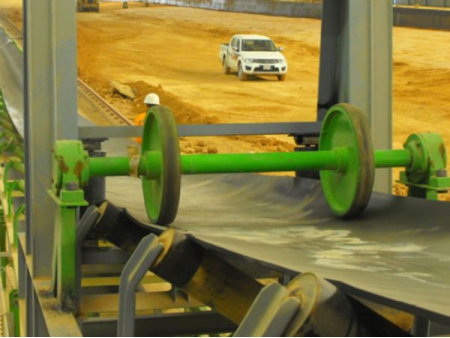

  Adoptant une poutre en I soudée, la flèche est équipée d'un convoyeur à bras, d'une unité tenseur, d'un dispositif de mesure de flux, d'un détecteur de glissement et d'un dispositif anti-déviation. Le cylindre de décharge intègre un déflecteur réglable dont l'angle et la position sont ajustables.

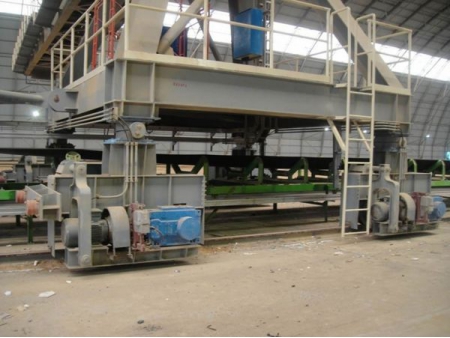

2. Mécanisme d'entraînement

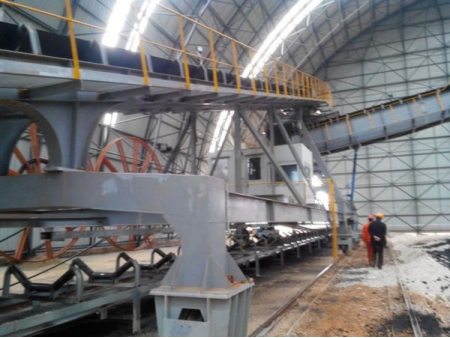

  Le mécanisme d'entraînement est composé d'un portique triangulaire et d'un dispositif de transmission fiable garantissant un démarrage en douceur et un freinage par décalage. Une plateforme à la partie inférieure du portique triangulaire facilite l'installation du système de levage hydraulique.

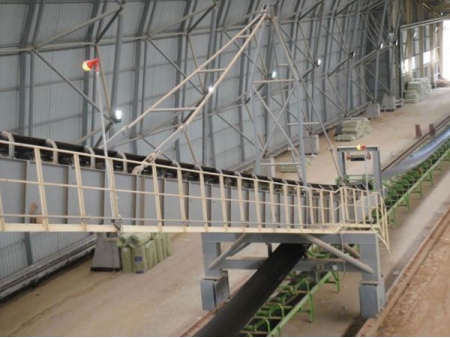

2. Chariot-verseur
  Le Chariot-verseur est destiné à la distribution du matériau vers le parc de stockage. Il est composé d'une trémie de décharge, poutres obliques, colonnes, etc.
2. Système hydraulique
  Le système hydraulique réalise le mouvement vertical ascendant et descendant de la flèche.

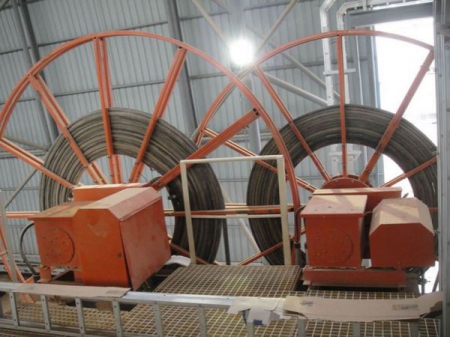

2. Enrouleur de câble
  l'enrouleur de câble est destiné au stockage des câbles électriques et des câbles de commande.
1. Chariot-verseur
2. Support en acier structurel

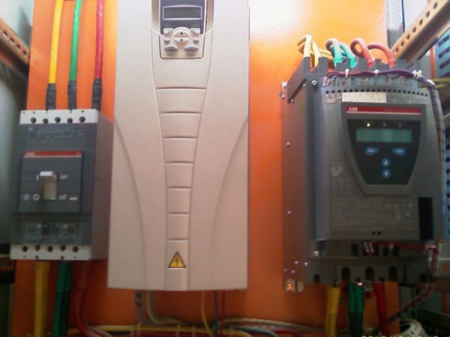

2. Cabine de l'opérateur
  La cabine de l'opérateur est montée sur un support structural en acier. Elle intègre un système PLC et des armoires électriques.

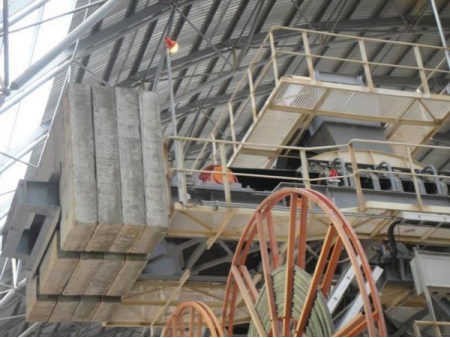

2. Contrepoids de la flèche
  Le contrepoids de la flèche est utilisé pour équilibrer le récupérateur et l'empêcher de tomber.

Modes d'exploitation

l'empileur-récupérateur à flèche latérale présente trois modes d'exploitation, notamment le contrôle automatique, le contrôle manuel à bord et le contrôle latéral (maintenance). Chaque mode d'opération est effectué par commutateur d'alternance.

Contrôle automatique
En mode contrôle automatique, l'opération d'empilement est effectué à bord de la salle de contrôle centrale. Lorsque la salle de contrôle centrale nécessite un contrôle automatique de l'empileur-récupérateur, l'opérateur doit seulement appuyer sur le bouton de la console, et presser sur le bouton Démarrer. Tous les équipements électriques sur l'empileur vont démarrer selon la procédure déterminée et l'empileur-récupérateur va fonctionner automatiquement. Sur la console d'exploitation, l'opérateur peut démarrer et arrêter le système de stockage tout entier en pressant simplement sur un bouton.
Contrôle manuel à bord
Pendant le processus de débogage ou en cas d'erreur pendant le contrôle automatique, l'opérateur dans la salle de contrôle doit simplement utiliser le contrôle manuel à bord pour effectuer le processus d'empilage. Pendant le contrôle manuel, l'équipement ne peut pas se changer en mode automatique ou en mode maintenance.
