Présentation du produit
Le raccord réducteur encore dénommé té réduit fileté dans un système de tuyauterie rainuré fournit une connexion de tuyauterie restrictive tout en réduisant (ou en augmentant) la taille d'un tuyau. C’est une pièce de transition qui garantit le raccordement des tuyaux de tailles différentes à l'aide d'un seul té de tuyau. Une fois que les extrémités des tuyaux sont rainurées, un joint en caoutchouc convenant à ce système est tendu sur les extrémités des tuyaux. Les segments du raccord sont ensuite placés sur le joint, suivi de la fixation des écrous et des boulons, de manière à obtenir un joint de tuyaux solide et sans fuite. Une rondelle métallique plate à l'intérieur du raccord empêche le télescopage du petit tuyau dans le grand tuyau. Les paramètres de débit d'un raccord réducteur sont semblables à ceux des réducteurs concentriques.

Caractéristiques
Conçu en fonte ductile
Le té réduit fileté est conforme aux normes ASTM A536.
Homologué UL, approuvé FM

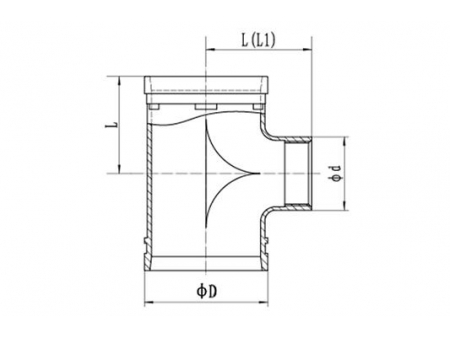

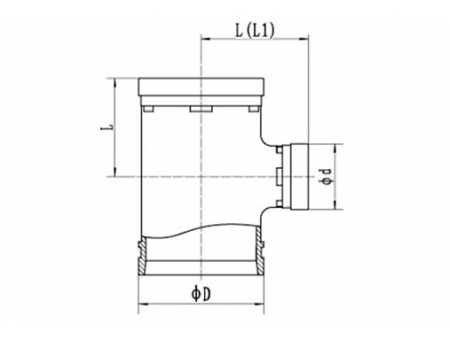

Dessin dimensionnel
Données techniques

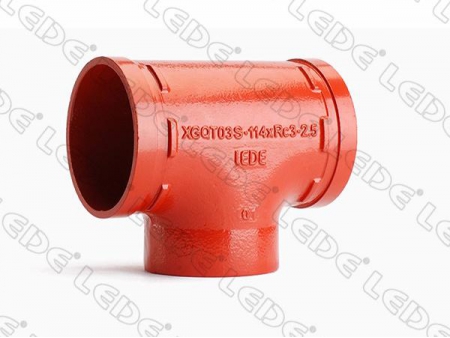

Té réduit fileté XGQT03
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimensions Pression de service (psi)
L(mm) D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2×11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2×1 2.875×1.327
65×32 73.0×42.4 76 73 52
211/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21/2x11/2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 56
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3×21/2 3.5×3
100×40 108.0×48.3 90 98* 108 58
4×11/2 4.25×1.9
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4×21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4×11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4×11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4×21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×50 133.0×60.3 105 133 70
5×2 5.25×2.375
125×65 133.0×76.1 105 133 86
5×21/2 5.25×3
125×80 133.0×88.9 105 133 99
5×3 5.25×3.5
125×100 133.0×114.3 105 133 124
5×4 5.25×4.5
125×40 139.7×48.3 105 140 58
5×11/2 5.5×1.9
125×50 139.7×60.3 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5×21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5×11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×76.1 105 141 86
5×21/2 5.563×3
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×40 159.0×48.3 110 120* 159 58
6×11/2 6.25×1.9
150×50 159.0×60.3 110 120* 159 70
6×2 6.25×2.375
150×65 159.0×76.1 110 120* 159 86
6×21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159.0×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6×11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6×21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6×11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6×21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×114.3 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8×21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5

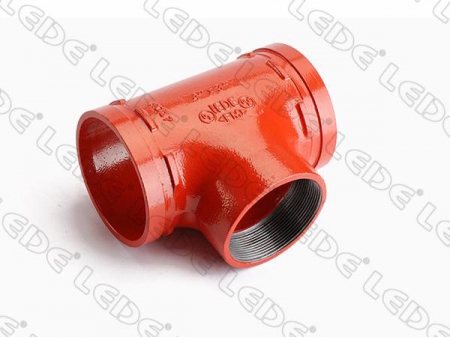

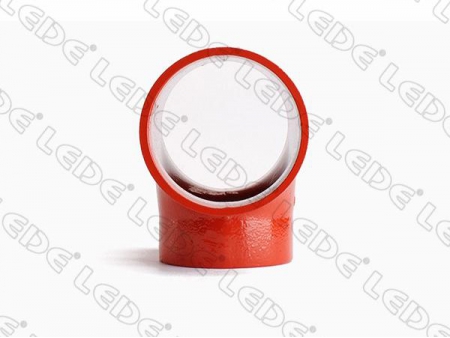

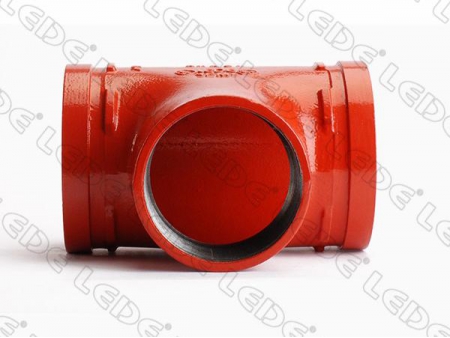

Autre galerie de photos de té réduit fileté

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de té réduit fileté de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccords en T pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le té réduit fileté en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
