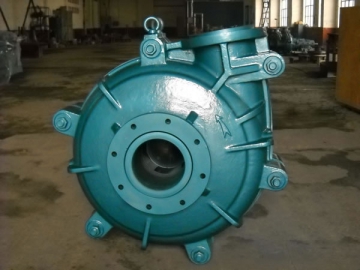

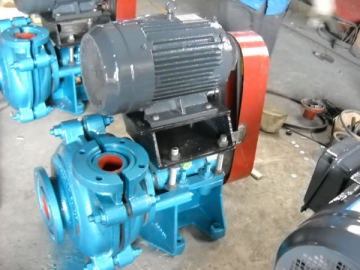

Pompe pour liquides chargés (Pompe centrifuge pour le transport de la boue à faible et forte charge)
Cette série de pompe pour liquides chargés inclut la pompe pour liquides chargés ZH (R), la pompe pour liquides chargés ZHH et la pompe pour liquides chargés ZM (R). Ces pompes centrifuges de haute qualité et rentables sont utilisés pour transporter la boue à faible et forte charge. Nos pompes peuvent être connectées en série pendant l'utilisation sous pression de service maximale autorisée.
Sélection de modèles
1. La pompe de série ZH est une pompe centrifuge horizontale de type cantilever ayant un revêtement en caoutchouc ou un revêtement métallique remplaçable résistant à l'usure.
2. Le joint de l'arbre peut être un joint d'étanchéité ou un joint d'entraînement pour l'expulsion.
3. La sortie de pompe peut pivoter selon huit angles différents de 45°.
Applications
La pompe pour liquides chargés ZH(R) est adaptée au transport de la boue fortement abrasive et la boue de haute concentration. Elle est utilisée dans l'industrie métallurgique, l'industrie minière, l'industrie charbonnière, l'industrie électrique, et dans l'industrie des matériaux de construction.
Paramètres de la pompe à boues à forte charge ZHR
| Modèles | Puissance maxi. N(kW ) | Performance | Turbine | Numéro de courbe | ||||||
| Débit Q | Hauteur de pompage H(m) | Vitesse de rotation n(tr/min) | Rendement maxi. η (%) | NPSH r(m) | Nombre de turbines | Diamètre (mm) | ||||
| (m³/h) | (L/S) | |||||||||
| 15 | 12.6-28.8 | 3.5-8 | 6--68 | 1,200-3,800 | 40 | 2-5.5 | 5 | 152 | WPA151B01 | |
| 30 | 16.2-34.2 | 4.5-9.5 | 25-92 | 1,400-2,200 | 20 | 2-5.5 | 5 | 330 | WPA151E01 | |
| 15 | 32.4-72 | 9-20 | 6-58 | 1,200-3,200 | 45 | 3.5-8 | 5 | 184 | WPA2151B01 | |
| 30 | 39.6-86.4 | 11-24 | 12-64 | 1,300-2,700 | 55 | 4-6 | 5 | 214 | WPA32A01 | |
| 60 | 68.4-136.8 | 19-38 | 25-87 | 850-1,400 | 47 | 3-7.5 | 5 | 457 | WPA32E01 | |
| 30 | 86.4-198 | 24-55 | 9-52 | 1,000-2,200 | 71 | 4-6 | 5 | 245 | WPA43A01 | |
| 60 | ||||||||||
| 30 | 97-194 | 27-54 | 9-53 | 1,000-2,200 | 55 | 2-5 | 3 | 240 | WPA43A02 | |
| 60 | ||||||||||
| 120 | 126-252 | 35-70 | 12-97 | 600-1,400 | 50 | 2-5 | 5 | 508 | WPA43E01 | |
| 60 | 162-360 | 45-100 | 12-56 | 800-1,550 | 65 | 5-8 | 5 | 365 | WPA64A01 | |
| 120 | ||||||||||
| 60 | 180-396 | 50-110 | 7-61 | 600-1,600 | 55 | 3-8 | 4 | 372 | WPA64A02 | |
| 120 | 180-396 | 50-110 | 7-61 | 600-1,600 | 55 | 3-8 | 4 | 372 | WPA64F02 | |
| 60 | 144-324 | 40-90 | 10-52 | 800-1,600 | 55 | 4.5-9 | 2 | 371 | WPA64A04 | |
| 120 | ||||||||||
| 60 | 162-360 | 45-100 | 21-64 | 1,000-1,600 | 55 | 2-2.5 | 2 | 371 | ESY7996 | |
| 120 | ||||||||||
| 60 | 126-288 | 35-80 | 10-55 | 800-1,600 | 58 | 2-2.5 | 2 | 365 | ESY7997 | |
| 120 | ||||||||||
| 560 | 324-720 | 90-200 | 30-118 | 600-1,000 | 64 | 3-8 | 5 | 711 | WPA64E01M | |
| 560 | 468-1,008 | 130-280 | 20-94 | 500-1,000 | 65 | 4-12 | 5 | 711 | WPA66A91 | |
| 120 | 360-828 | 100-230 | 10-61 | 500-1,140 | 72 | 2-9 | 5 | 510 | WPA86A01 | |
| 300 | ||||||||||
| 120 | 360-828 | 100-230 | 7-70 | 400-1,140 | 70 | 3-6 | 8 | 536 | WPA86A02 | |
| 300 | ||||||||||
| 120 | 360-828 | 100-230 | 7-52 | 400-1,000 | 70 | 2.5-6 | 4 | 536 | WPA86A03 | |
| 300 | 360-828 | 100-230 | 7-52 | 400-1,000 | 70 | 2.5-6 | 4 | 536 | WPA86F03 | |
| 120 | 288-648 | 80-180 | 5-47 | 400-1,100 | 60 | 3-6 | 2 | 510 | ESY7998 | |
| 300 | ||||||||||
| 1200 | 576-1,152 | 160-320 | 32-95 | 450-725 | 65 | 6-10 | 5 | 965 | WPA86E01 | |
| 120 | 540-1,228 | 150-340 | 15-61 | 600-1,100 | 70 | 4.5-8 | 4 | 549 | WPA108B01 | |
| 300 | ||||||||||
| 120 | 504-1,080 | 140-300 | 18-66 | 700-1,100 | 62 | 4.5-7.5 | 4 | 549 | WPA108B02 | |
| 300 | ||||||||||
| 120 | 666-1,440 | 185-400 | 14-60 | 600-1,100 | 73 | 4-10 | 5 | 549 | WPA108B03 | |
| 300 | ||||||||||
| 560 | 612-1,368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 5 | 686 | WPA108A01AM | |
| 560 | 936-1,980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 5 | 762 | WPA1210A03M | |
| 720-1,620 | 200-450 | 7-45 | 300-650 | 80 | 2.5-7.5 | WPA1210A03AM | ||||
| 560 | 1,260-2,772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 5 | 965 | WPA1412A01M | |
1. La pompe pour liquides chargés série ZHH est une pompe centrifuge horizontale de type cantilever ayant un revêtement en caoutchouc ou un revêtement métallique remplaçable résistant à l'usure.
2. Le revêtement du corps et de la turbine sont en métal résistant à l'abrasion.
3. La pompe peut être équipée de joint d'étanchéité ou de joint d'entraînement pour l'expulsion.
4. La sortie de pompe peut pivoter selon huit angles différents de 45°.
Applications
La pompe pour liquides chargés de série ZHH peut être utilisée de manière fiable pour transporter la boue fortement abrasive et la boue de haute concentration. Elle est adaptée à l'industrie métallurgique, l'industrie minière, l'industrie charbonnière, l'industrie électrique, et l'industrie des matériaux de construction.
Paramètres de la pompe pour liquides chargés série ZHH
| Modèles | Puissance maxi. N(kW ) | Performance | Numéro de courbe | ||||||
| Débit (Q) | Hauteur de pompage H(m) | Vitesse de rotation n(tr/min) | Rendement maxi. η (%) | NPSH (m) | Diamètre de la turbine (mm) | ||||
| (m³/h) | (L/S) | ||||||||
| 30 | 7-36 | 2-10 | 25-100 | 1,400-2,200 | 20 | 2-5.5 | 343 | WPA45HE01 | |
| 60 | 18-134 | 5-40 | 25-80 | 850-1,450 | 45 | 3-6 | 476 | WPA32E011 | |
| 120 | 144-288 | 4-80 | 22-100 | 600-1,400 | 60 | 2-8 | 518 | WPA43E01 | |
| 300 | 144-288 | 4-80 | 22-100 | 600-1,400 | 60 | 2-8 | 518 | WPA43E01 | |
| 260 | 36-720 | 10-200 | 12-51.5 | 26-100 | 64 | 2-8 | 720 | WPA65E01 | |
| 560 | 36-720 | 10-200 | 9.5-40 | 26-100 | 64 | 2-8 | 720 | WPA65E01 | |
1. La pompe de séries ZM (R) est une pompe centrifuge horizontale de type cantilever de grande vitesse, de petite taille, nécessitant un petit espace.
2. Elle adopte un revêtement métallique résistant à l'usure ou un revêtement en caoutchouc remplaçable. Ce produit est facile à entretenir.
3. Cette pompe cantilever peut adopter un joint d'emballage ou un joint d'arbre d'entraînement.
Applications
La pompe pour liquides chargés série ZM(R) est conçue pour transporter la boue légèrement abrasive et la boue de faible concentration. Elle est adaptée à l'industrie métallurgique, l'industrie minière, l'industrie charbonnière, l'industrie électrique, et l'industrie des matériaux de construction.
Paramètres de la pompe pour liquides chargés série ZMR
| Modèles | Puissance maxi. N(kW ) | Performance | Numéro de courbe | ||||||
| Débit (Q) | Hauteur de pompage H(m) | Vitesse de rotation n(tr/min) | Rendement maxi. η (%) | NPSH (m) | Diamètre de la turbine (mm) | ||||
| (m³/h) | (L/S) | ||||||||
| 7.5 | 2.34-10.8 | 0.65-3 | 6-37 | 1,400- 3,000 | 30 | 152.4 | WP20A21 | ||
| 15 | 16.2-76 | 4.5-20 | 9-44 | 1,400-2,800 | 55 | 190 | WPA50A21 | ||
| 30 | 18-151 | 5.0-42 | 4-45 | 900-2,400 | 57 | 229 | WPA75A21 | ||
| 60 | 50-252 | 14-70 | 7-46 | 800-1,800 | 60 | 2-3.5 | 305 | WPA100A21 | |
| 120 | 115-486 | 32-135 | 12-51.5 | 850-1,500 | 65 | 2-6 | 381 | WPA150A21 | |
| 120 | 234-910 | 65-253 | 9.5-40 | 600-1,100 | 64 | 3-6 | 457 | ESY7995 | |
| 120 | 396-1,425 | 110-396 | 8-30 | 500-800 | 77 | 2-10 | 550 | WPA250A21 | |
| 560 | 468-2,538 | 130-705 | 8-60 | 400-950 | 79 | 2-10 | 653 | WPA300A21 | |
| 560 | 650-2,800 | 180-780 | 10-59 | 400-840 | 81 | 3-10 | 736 | WPA350A21A | |
| 560 | 720-3,312 | 200-920 | 7-51 | 300-700 | 80 | 2-10 | 825 | ESY7991 | |
| 756-3,312 | 210-920 | 7-37.5 | 300-600 | 85 | 2-8 | WPA400A21 | |||
| 560 | 1,008-4,356 | 280-1,210 | 9-48 | 300-600 | 80 | 2-9 | 933 | ESY7882 | |
| 1,080-4,356 | 300-1,210 | 9-40 | 300-550 | 87 | 3-10 | WPA450A21A | |||
| 1200 | 1,980-7,920 | 560-2,200 | 10-50 | 250-475 | 86 | 4-10 | 1213 | WPA550A21 | |
| 1,980-7,920 | 560-2,200 | 10-50 | 250-475 | 86 | 4-10 | ESY8146 | |||
| 1200 | 2,520-9,108 | 700-2,530 | 10-55 | 200-350 | 86 | 2-8 | 1425 | ESY8259 | |
| 2,520-9,108 | 700-2,530 | 10-39 | 200-350 | 86 | 2-8 | WPA650A24 | |||
