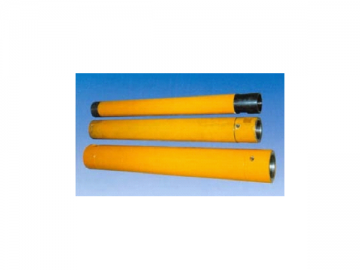

Marteau fond de trou (Moyenne pression/basse pression)
Marteau fond de trou (moyennepression/basse pression)
Fonctionnalité
1. Ce marteau fond de trou (moyenne pression/basse pression) peuteffectivement casser des pierres enpoudre de roche et ensuite
2. La structure interne du marteau fond detrou est conçue basée sur les théories de forage les plus courantes,
3. Les matières premières de qualité supérieure et les dernières techniques de production assurent que le marteau fond de trou soit d’uneperformance fiable et aie une longue durée de vie. L’outil est facilepour le montage et le démontage
Spécifications techniques du marteau fond de trou (moyenne pression/basse pression)
| Modèle | QCW-54 | QCW-70 | QCW-80 | QCW-100 | QCF-110 | QCW-130 |
| Diamètre(mm) | Φ68~70 | Φ80~85 | Φ90~110 | Φ110-150 | Φ110-150 | Φ150-175 |
| Longueur(mm) | 745 | 872 | 865 | 869 | 869 | 932 |
| Diamètre extérieur (mm) | Φ61.2 | Φ67 | Φ80 | Φ104 | Φ124 | Φ136 |
| Poids(Kg) | 13 | 16 | 22 | 36 | 36 | 64 |
| Pression de travail(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~1.2 | 0.5~1.2 | 0.5~1.2 |
| Consommation d’air (m3/min) | 5.5 | 5.5 | 6 | 8 | 8 | 8~11 |
| Couple d'impact (N·M) | 85 | 80 | 140 | 200 | 200 | 250 |
| Fréquence d’impact (N·M) | 14 Hz | 15 Hz | 15 Hz | 14 Hz | 14 Hz | 14 Hz |
| Fil de connexion de la tige | PIN M42×10×1.5 | PIN M42×10×1.5 | Φ73 Drill Rod BOX | BOX API 2-3/8" | BOX API 2-3/8" | BOX API 2-3/8" |
| Trépan de bouton disponible | Φ65; Φ66.5; | Φ76; Φ80; | Φ90; Φ100; | Φ110; Φ115; Φ120; Φ130; Φ140; Φ145; | Φ110; Φ115; Φ120; Φ130; Φ140; Φ145; | Φ150; Φ165; |
| Modèle | QCF-150 | QCW-150 | QCF-170 | QCF-200 | QCF-250 | QCW-350 |
| Diamètre(mm) | Φ150-165 | Φ152-185 | Φ130~152 | Φ152~305 | Φ203~350 | Φ350-500 |
| Longueur(mm) | 912 | 908 | 1023 | 1249 | 1420 | 1810 |
| Diamètre extérieur (mm) | Φ136 | Φ137 | Φ156 | Φ188 | Φ220 | Φ290 |
| Poids(Kg) | 81 | 75 | 95 | 162 | 208 | 492 |
| Pression de travail(MPa) | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 | 0.5~0.7 |
| Consommation d’air(m3/min) | 15 | 17 | 18 | 24 | 30 | 30 |
| Couple d’impact (N·M) | 340 | 340 | 420 | 500 | 560 | 1250 |
| Fréquence d’impact (Hz) | 15 Hz | 14 Hz | 14 Hz | 15 Hz | 16 Hz | 17 Hz |
| Fil de connexion de la tige | BOX M75×10×2.5 | BOX M76×10×3 | PIN M100×28×10 | PIN M120×40×8 | PIN API 3-1/2" | PIN API 3-1/2" |
| Trépan de bouton disponible | Φ150; Φ160; Φ165; | Φ150; Φ165; Φ175; Φ185; | Φ175; Φ185; Φ195; Φ200; Φ210; Φ220; Φ230; Φ240; Φ250 | Φ205; Φ210; Φ230; Φ240; | Φ255; Φ265; Φ300; | Φ350; Φ400; Φ450; Φ500; |
Jinfan est un fabricant professionnel de foreuse en Chine. Nous produisonsprincipalement la foreuse sur chenilles d’ingénierie, engin de foragesouterrain, foreuse à puits d’eau et foreuse pour jet-grouting. En outre, nousoffrons aussi une large gamme d’outils de forage, tels que le marteau fond detrou (moyenne pression/basse pression), et le carottier à câble, etc.
