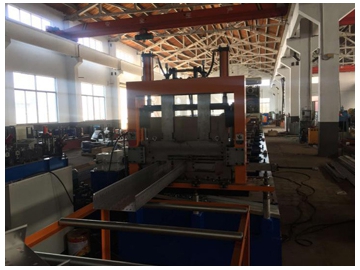

Profileuse pour chemin à câbles

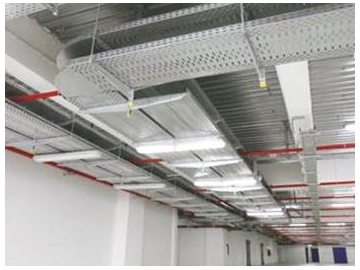

La profileuse pour chemin à câbles est utilisée pour la production de chemins de câble par laminage à froid des bobines d'acier galvanisé à chaud d'une épaisseur allant de 0,6 à 2,0 mm.
Principales caractéristiques de la profileuse pour chemin à câbles- Vitesse de production: 4-6 m/min. L'écart maximal au niveau de la longueur de coupe: ± 2mm.
- Le produit peut être plat et d’une grande précision.
- Arbres pleins de 75 mm, avec des poutres en forme de H, permettent à la machine de fonctionner de manière stable sans se déformer même après une longue période d’utilisation.
- Les tours à commande numérique haute precision garantissent une excellente performance des rouleaux.
- Une matrice de coupe est nécessaire pour soulager la pression exercée sur l'acier et ainsi éviter toute déformation.
- Notre panneau de commande est particulièrement fiable et fonctionne grâce au système d'exploitation Mitsubishi ou Siemens permettant ainsi une opération simple et d’une grande précision.
| Les caractéristiques de la machine | |
| Poids | Environ 50000kg |
| Taille totale | Environ 45m x 3m x 1.5m (longueur x largeur x hauteur) |
| Couleur | Couleur principale : vert |
| Couleur de l'avertissement : jaune | |
| Matière première qui convient à la production | |
| Matières | Bobines galvanisées ou Galvalume |
| Épaisseur | 0.6-2.0mm |
| Largeur de la bobine | Selon la taille du produit |
| Force de rendement | 235Mpa |
| Paramètres techniques principaux | |
| Le nombre de stations de formage | Environ 24 |
| Le diamètre des axes des rouleaux de formage | 75mm |
| La vitesse des rouleuses | 10-15m/min |
| La vitesse de la production | 4-6m/min |
| La matière qui compose les rouleuses | Acier de moule Gcr15, trempé avec du traitement thermique |
| Matériau de coupe | Acier de moule CR12, trempé avec du traitement thermique |
| Système de contrôle | PLC et convertisseur |
| Puissance électrique requise | Puissance du moteur principal: 4x5.5kw |
| Puissance du moteur de l'unité hydraulique: 5.5kw | |
| Tension électrique | Selon la demande du client |
| Composants principaux | |
| Decoiler (manuel ou automatique) | 1 lot |
| Dispositif de guidage | 1 lot |
| Système de mise à niveau | 1 lot |

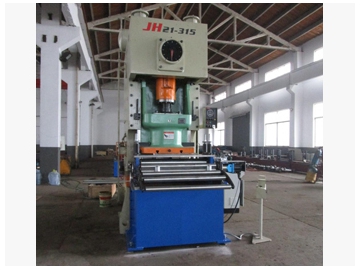

| Poinçonneuse | 1 lot |

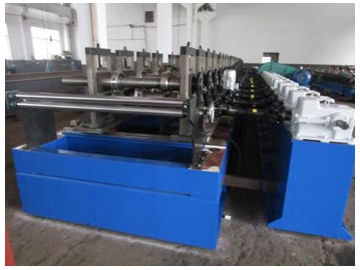

| Système de formage des rouleaux | 1 lot |
| Système de coupe hydraulique | 1 lot |
| Boîtier de contrôle PLC | 1 lot |
| Unité hydraulique | 1 lot |
| Tables de sortie | 1 lot |
Notre profileuse pour chemin à câbles peut être personnalisée en fonction de votre demande au niveau de la taille et de la matière première. Nous nous engageons à vous garantir une performance optimal de notre machine après sa mise en service. Facile à installer et à utiliser, elle peut commencer à fonctionner automatiquement après avoir été remplie par des fluides hydrauliques conformément aux instructions. Vous pouvez vous reporter à la vidéo fournie ou consulter nos professionnels pour obtenir de l'aide lorsque vous rencontrez un problème d'installation ou d'utilisation.
