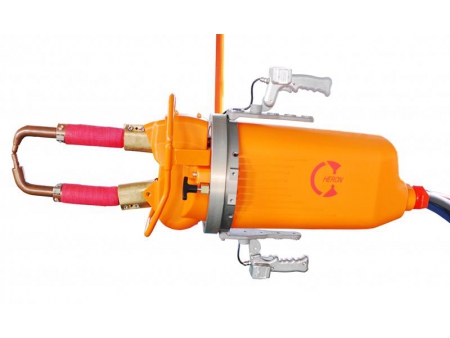

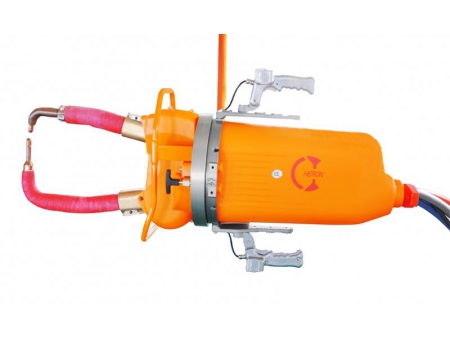

Pince de soudage par points série H
Applications
La pince de soudage par points manuelle série H est appliquée dans le soudage efficace par point des lignes de production des carrosseries automobiles et des armoires.
Spécifications
La pince de soudage par points série H a été conçue pour répondre aux exigences de pression de soudage élevées. Les modèles X et C sont commutables et remplaçables de façon rapide. Par exemple si la pince de soudage X doit être remplacée par la pince de soudage C, ce dernier peut effectuer le soudage en moins de 20 minutes.
| C150 | Eléments | Transformateur | Diamètre du cylindre (mm) | Course (mm) Assistance / Soudage / Secours | Nombre de cylindres | Tension secondaire (V) | Force de soudage (Kg) 0.5MPa | Courant de court-circuit secondaire (KA) | Poids total (Kg) | L (mm) | H (mm) | G (mm) | A+ (°) |
| 1 | 55(KVA MFDC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 8.9 | 400 | 15 | 75-95 | Profondeur de gorge standard 250 300 350 400 500 | Ecartement des bras standard 110 150 200 250 300 400 | Hauteur de cintrage 40 50 60 80 100 | Angle 105° 110° | |
| 2 | 110(KVA MFDC) | 2 | 10.4 | 400 | 24 | 85-105 | |||||||
| 3 | 40(KVA AC) | Φ80 | 45/20/20 90/20/20 130/20/20 | 2 | 5 | 400 | 14 | 90-110 | |||||
| 4 | 65(KVA AC) | 2 | 9.7 | 400 | 18 | 90-110 |
| X160 | Eléments | Transformateur | Diamètre du cylindre (mm) | Longueur du bras dynamique (mm) | Course (mm) Assistance / Soudage / Secours | Nombre de cylindres | Tension secondaire (V) | Force de soudage (Kg) 0.5MPa | Courant de court-circuit secondaire (KA) | Poids total (Kg) | L (mm) | H (mm) | G (mm) | A+ (°) | B+ (°) |
| 1 | 55(KVA MFDC) | Φ80 | 152 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Profondeur de gorge standard 260 360 420 500 | Ecartement des bras standard 110 165 200 | Hauteur de cintrage ≥40 | Angle 105° 110° | Angle 105° 110° | |
| 2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(KVA AC) | Φ80 | 152 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 | |||||||||
| X230 | 1 | 55(KVA MFDC) | Φ80 | 178 | 35/10/10 | 3-5 | 8.9 | 200-500 | 15 | 75-95 | Profondeur de gorge standard 420 500 600 700 800 | Ecartement des bras standard 260 300 350 400 | Hauteur de cintrage ≥40 | Angle 105° 110° | Angle 105° 110° |
| 2 | 110(KVA MFDC) | 4-6 | 10.4 | 200-500 | 24 | 85-105 | |||||||||
| 3 | 40(KVA AC) | Φ80 | 178 | 35/10/10 | 4-6 | 5 | 200-500 | 14 | 90-110 | ||||||
| 4 | 65(KVA AC) | 4-6 | 9.7 | 200-500 | 18 | 90-110 |
Notre société s’est engagée dans le développement et la production des pinces de soudage par points série H de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, Heron propose la machine à souder par résistance DC, machine de soudage par points stationnaire, machine de soudage moyenne fréquence et le robot de soudage par points.
