L'actionneur linéaire U10S est une unité linéaire prête à l'emploi de grande performance pour votre moteur pas à pas. Il a été conçu pour être utilisé sans aucun problème dans des environnements poussiéreux et humides. Ce vérin linéaire spécial est installé sur des rails et coulisseaux pour assurer des mouvements précis. Il a été soumis à un processus d'oxydation anodique pour une excellente résistance à la corrosion et une durée de vie prolongée.

Paramètres

Tension: 12/24/36/48V DC
Charge dynamique maximale: 30000N
Charge statique maximale: 50000N
Vitesse sans charge: 1.5mm/s
Vitesse pleine charge: 1.2mm/s
Cycle de travail: 10%
Indice de protection: IP65
Température: -25℃ ~ +65℃
Option: Capteur à effet Hall

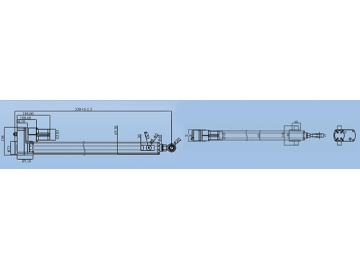

Apparence et taille

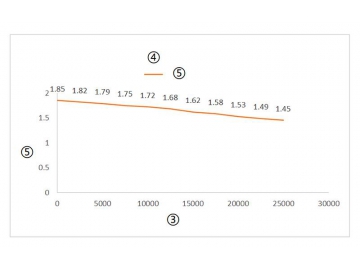

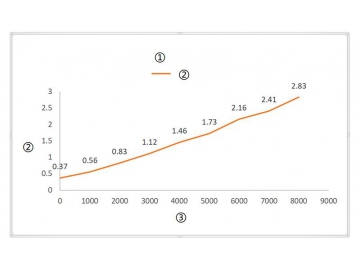

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Code des paramètres

Code	Charge nominale (N)		Courant nominal (A)	Vitesse nominale (mm/s)
Code	Poussée	Traction	Courant nominal (A)	Sans charge (24VDC)	Pleine charge (24VDC)
A	30000	30000	9	1.5	1.2
B	25000	25000	8	1.5	1.4

Remarque: Le courant double lorsque la tension change de 24V à 12V.

Paramètres de personnalisation

1=12V
2=24V(standard)
3=36V
4=48V
1=Trou Φ20mm
2 =Trou Φ30mm(standard)
3=Type tige,Φ20mm
4=Type tige,Φ30mm
C=Personnalisation

1=Avant-Arrière
C=Personnalisation
1=Non
2=Trou Φ20mm
3=Trou Φ30mm(standard)
4=Type tige,Φ20mm
5=Type tige,Φ30mm
C=Personnalisation

1=IP54
2=IP65(standard)
3=IP66
C=Personnalisation
1=Non
2=Capteur à effet Hall
C=Personnalisation

1=Plombs étamés
2=Din 5 pin mâle
3=Pin Delphi
C=Personnalisation
1=1m
2=1.5 m
3=2m
4=3m
C=Personnalisation
