Anneau de tête

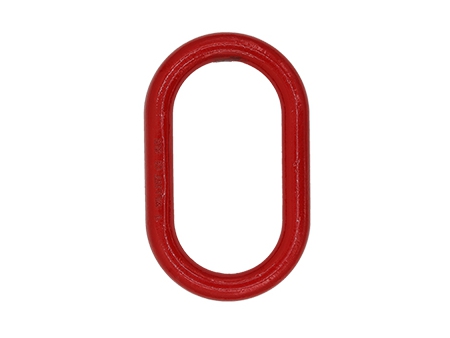

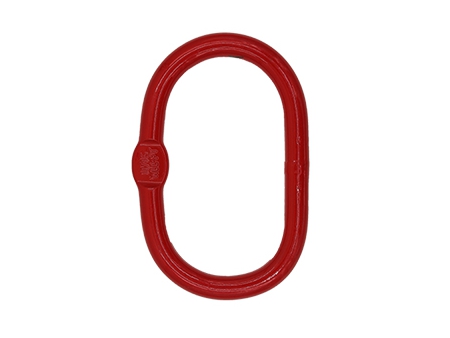

Anneau de tête G80
● Norme de production et test: EN1677-4 (remplacement de DIN5688-3).
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, et soumis à un processus de traitement thermique.
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail.
● Nos produits sont soumis à la détection des défauts par particules magnétiques.
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003
● Il peut seulement être utilisé avec la chaîne G80 1 pied ou 2 pieds selon la norme EN818-4.
● La partie bleue adopte le soudage.
● La partie jaune adopte le forgeage.
● La charge ultime est de 4 fois la limite de charge de travail.
● La charge de travail concerne le levage 2 pieds à un angle de 0-45 degré.
● Poinçonnage à plat possible sur demande.
● Sans poinçonnage à plat.
● Le poinçonnage à plat concerne l’anneau oméga G80 SLR002.
● L’anneau de tête est adéquat pour le câble métallique conforme à la norme DIN3088.
● Il est adéquat pour les courroies de levage à fibre synthétique conformes à la norme EN492-1.

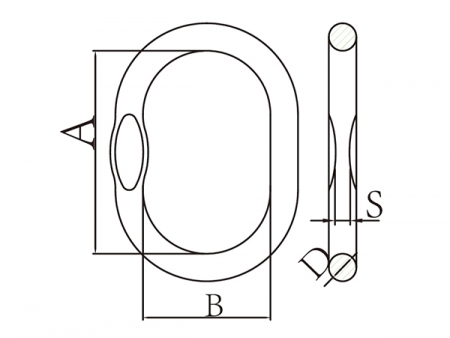

| Code | Chaîne G80 en 818-2 mm | Poids (kg) | Charge de rupture (t) | Dimensions (mm) | |||
| Pour 1 pied mm | Pour 2 pieds mm | A | B | D | |||
| 8-SLR033-76 | 7 | 6 | 0.34 | 1.6 | 110 | 60 | 13 |
| 8-SLR033-87 | 8 | 7 | 0.54 | 2.12 | 110 | 60 | 16 |
| 8-SLR033-108 | 10 | 8 | 0.82 | 3.15 | 135 | 75 | 18 |
| 8-SLR033-1310 | 13 | 10 | 1.5 | 5.3 | 160 | 90 | 22 |
| 8-SLR033-1613 | 16 | 13 | 2.3 | 8 | 180 | 100 | 26 |
| 8-SLR033-1816 | 18 | 16 | 3.95 | 11.2 | 200 | 110 | 32 |
| 8-SLR033-2018 | 20 | 18 | 6.34 | 14 | 260 | 140 | 36 |
| 8-SLR033-2220 | 22 | 20 | 8.96 | 17 | 300 | 160 | 40 |
| 8-SLR033-2622 | 26 | 22 | 12.8 | 21.2 | 340 | 180 | 45 |
| 8-SLR033-3226 | 32 | 26 | 16.55 | 31.5 | 350 | 190 | 50 |
| 8-SLR033-3632 | 36 | 32 | 23.28 | 45 | 400 | 200 | 56 |
| 8-SLR033-4036 | 40 | 36 | 32 | 56 | 430 | 220 | 63 |
| 8-SLR033-72MM | 45 | 40 | 45.76 | 63 | 460 | 250 | 72 |
| 8-SLR033-80MM | -- | 45 | 62 | 85.46 | 500 | 270 | 80 |

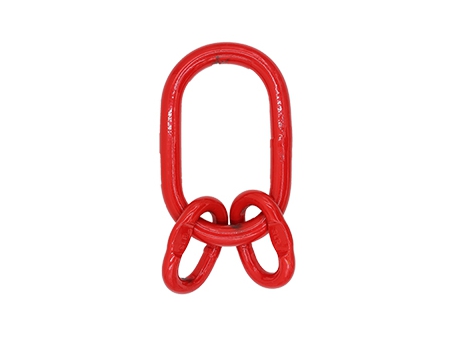

● Norme de production et test: EN1677-4 (remplacement de DIN5688-3).
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, et soumis à un processus de traitement thermique.
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail.
● Nos produits sont soumis à la détection des défauts par particules magnétiques.
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003
● Il peut seulement être utilisé avec la chaîne G80 3 pieds ou 4 pieds selon la norme EN818-4.
● La partie bleue adopte le soudage pour anneau principal et sous-anneau.
● La partie jaune adopte le forgeage pour anneau principal et le soudage pour sous-anneau.
● La charge ultime est de 4 fois la limite de charge de travail.
● La charge de travail concerne le levage 3 pieds ou 4 pieds à un angle de 0-45 degré.
● Poinçonnage à plat possible sur demande.
● Sans poinçonnage à plat.
● Le poinçonnage à plat concerne l’anneau oméga G80 SLR002.
● L’anneau de tête est adéquat pour le câble métallique conforme à la norme DIN3088.
● Il est adéquat pour les courroies de levage à fibre synthétique conformes à la norme EN492-1.

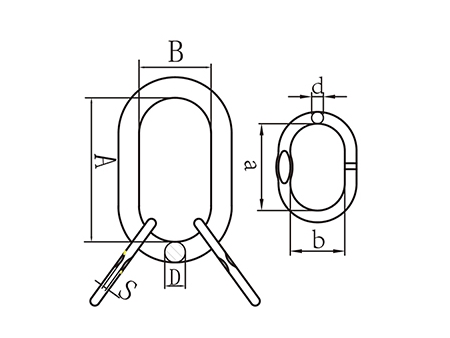

| Code | Chaîne G80 en 818-2 mm | Poids (kg) | Charge de rupture (t) | Dimensions (mm) | |||||
| Pour coulissement 3 ou 4 pieds | A | B | D | a | b | d | |||
| 8-SLR032-6 | 6 | 1.18 | 2.36 | 135 | 75 | 18 | 54 | 25 | 13 |
| 8-SLR032-7 | 7 | 1.24 | 3.15 | 135 | 75 | 18 | 60 | 38 | 13 |
| 8-SLR032-8 | 8 | 2.2 | 4.25 | 160 | 90 | 22 | 70 | 34 | 16 |
| 8-SLR032-10 | 10 | 3.4 | 6.7 | 180 | 100 | 26 | 85 | 40 | 18 |
| 8-SLR032-13 | 13 | 6.1 | 11.2 | 200 | 110 | 32 | 115 | 50 | 22 |
| 8-SLR032-16 | 16 | 9.98 | 17 | 260 | 140 | 36 | 140 | 65 | 26 |
| 8-SLR032-18 | 18 | 18.9 | 21.2 | 340 | 180 | 45 | 180 | 100 | 32 |
| 8-SLR032-20 | 20 | 22.6 | 26.5 | 350 | 190 | 50 | 180 | 100 | 32 |
| 8-SLR032-22 | 22 | 25.2 | 31.5 | 350 | 190 | 50 | 180 | 100 | 36 |
| 8-SLR032-26 | 26 | 35.2 | 45 | 400 | 200 | 56 | 180 | 100 | 40 |
| 8-SLR032-28 | 28 | 47 | 50 | 430 | 220 | 63 | 180 | 100 | 45 |
| 8-SLR032-32 | 32 | 66.46 | 63 | 460 | 250 | 72 | 200 | 110 | 50 |
● Il a été fabriqué à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, et soumis à un processus de traitement thermique.
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2 fois la limite de charge de travail.
● Nos produits sont soumis à la détection des défauts par particules magnétiques.
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003
● Nous pouvons forger toutes les tailles.
● Poinçonnage à plat possible sur demande.
● Chaîne adéquate: La charge ultime est de 4 fois la limite de charge de travail.
● Câble métallique adéquat: La charge ultime est de 5 fois la limite de charge de travail.
| Code | Poids (kg) | Chaîne | Limite de charge de travail 1 pied (t) | Limite de charge de travail 2 pieds 0-45°(t) | Limite de charge de travail de la corde (t) | Dimensions (mm) | ||
| A | B | D | ||||||
| 8-SLR-91-1/2 | 0.36 | 1/4 | 1.5 | 2.12 | 3.4 | 127±6 | 63.5±5 | 13±1 |
| 5/16 | 2 | 2.8 | ||||||
| 8-SLR-91-5/8 | 0.7 | 5/16 | 2 | 2.8 | 4 | 152±6 | 76±5 | 16±1 |
| 3/8 | 3.15 | - | ||||||
| 8-SLR-91-3/4 | 0.93 | 3/8 | 3.15 | 4.25 | 5.6 | 140±6 | 70±5 | 19±1 |
| 8-SLR-91-7/8 | 1.5 | 3/8 | 3.15 | 4.25 | 6.9 | 160±6 | 90±5 | 22±1 |
| 1/2 | 5.3 | - | ||||||
| 8-SLR-91-1 | 2.1 | 1/2 | 5.3 | 7.5 | 11.8 | 178±6 | 89±5 | 25±1 |
| 5/8 | 8 | 11.2 | ||||||
| 8-SLR-91-1-1/4 | 4.24 | 5/8 | 8 | 11.2 | 17.7 | 222±7 | 111±6 | 32±1/-2 |
| 3/4 | 11.2 | 16 | ||||||
| 8-SLR-91-1-1/2 | 7.17 | 3/4 | 11.2 | 16 | 27.7 | 267±7 | 135±6 | 38±1/-2 |
| 7/8 | 15 | 21.2 | ||||||
| 8-SLR-91-1-3/4 | 11.55 | 7/8 | 15 | 21.2 | 38.5 | 305±10 | 152±6 | 45±1/-2 |
| 1 | 21.2 | - | ||||||
| 8-SLR-91-2 | 17.2 | 1 | 21.2 | 30 | 46.5 | 355±10 | 178±6 | 51±1/-2 |
| 11/4 | 31.5 | - | ||||||
| 8-SLR-91-2-1/4 | 24.5 | 11/4 | 31.5 | 45 | 64.9 | 406±10 | 203±7 | 57±1/-2 |
| 8-SLR-91-2-1/2 | 30.9 | - | 72.6 | 406±10 | 203±7 | 63.5±3 | ||
| 8-SLR-91-2-3/4 | 39.5 | - | 98.4 | 406±10 | 241±7 | 70±3 | ||
| 8-SLR-91-3 | 50.34 | - | 103 | 457±15 | 228±7 | 76±3 | ||
| 8-SLR-91-3-1/4 | 65.68 | - | 119 | 508±15 | 254±7 | 82.5±3 | ||
| 8-SLR-91-3-1/2 | 90.24 | - | 126 | 610±15 | 305±10 | 89±3 | ||
| 8-SLR-91-3-3/4 | 89.27 | - | 152 | 508±15 | 254±7 | 95±3 | ||
| 8-SLR-91-4 | 103.43 | - | 169 | 508±15 | 254±7 | 102±3 | ||

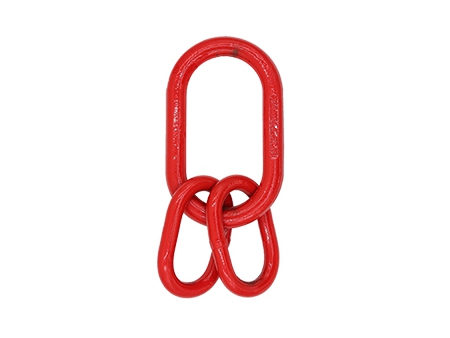

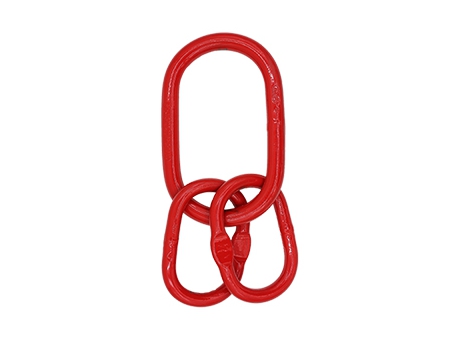

● Anneau principal: forgé; sous-anneau: soudé
● L’anneau principal a été forgé.
● Le poinçonnage à plat concerne l’anneau oméga G80 SLR002.
● Poinçonnage à plat possible sur demande.
● Chaîne adéquate: La charge ultime est de 4 fois la limite de charge de travail.
● Câble métallique adéquat: La charge ultime est de 5 fois la limite de charge de travail.
| Code | Poids (kg) | Chaine | Limite de charge de travail 3 ou 4 pieds 45°(t) | Limite de charge de travail de la corde (t) | Dimensions (mm) | |||||
| A | B | D | a | b | d | |||||
| 8-SLR-92-3/4 | 1.55 | 1/4 | 3.15 | 5.6 | 140±6 | 70±5 | 20±1 | 85±5 | 40±3 | 14±1 |
| 5/16 | 4.25 | |||||||||
| 8-SLR-92-7/8 | 2.18 | 5/16 | 4.25 | 6.9 | 160±6 | 95±5 | 22±1 | 85±5 | 40±5 | 14±1 |
| 3/8 | 6.7 | |||||||||
| 8-SLR-92-1 | 3.29 | 3/8 | 6.7 | 11.8 | 178±6 | 89±5 | 25±1 | 100±5 | 60±5 | 18±1 |
| 8-SLR-92-1-1/4 | 7.18 | 1/2 | 11.2 | 17.7 | 222±7 | 110±6 | 32±1/-2 | 100±5 | 60±5 | 22±1 |
| 5/8 | 17 | |||||||||
| 8-SLR-92-1-1/2 | 12.91 | 5/8 | 17 | 27.7 | 267±7 | 135±6 | 38±1/-2 | 180±6 | 100±5 | 30±1/-2 |
| 3/4 | 23.6 | |||||||||
| 8-SLR-92-1-3/4 | 21.25 | 3/4 | 23.6 | 38.5 | 305±10 | 152±6 | 45±1/-2 | 180±6 | 100±5 | 32±1/-2 |
| 7/8 | 31.5 | |||||||||
| 8-SLR-92-2 | 30.34 | 7/8 | 31.5 | 46.5 | 356±10 | 178±6 | 50±1/-2 | 180±6 | 100±5 | 38±1/-2 |
| 8-SLR-92-2-1/2 | 64.4 | 1 | 45 | 72.6 | 406±10 | 203±6 | 64±1/-2 | 355±8 | 178±6 | 51±1/-2 |
| 8-SLR-92-2-3/4 | 89 | 11/4 | 67 | 98.4 | 406±10 | 214±6 | 70±1/-2 | 406±8 | 203±6 | 57±1/-2 |
| Code | Poids （kg) | Chaine 80 | Limite de charge de travail 1 pied 0-45° | Limite de charge de travail 2 pieds 0-45° | Limite de charge de travail de la corde (t) | Dimensions (mm) | |||
| A | B | C | D | ||||||
| 8-SLR-93-7/16 | 0.27 | 1/4 | 1.12 | 1.6 | 1.6 | 100±5 | 60±5 | 12±1 | 6±0.5 |
| 9/32 | 1.5 | - | |||||||
| 8-SLR-93-1/2 | 0.38 | 9/32 | 1.5 | 21.2 | 2.5 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 5/16 | 2 | - | |||||||
| 8-SLR-93-11/16 | 0.85 | 5/16 | 2 | 2.8 | 4 | 160±6 | 90±5 | 18±1 | 8.4±0.5 |
| 3/8 | 3.15 | - | |||||||
| 8-SLR-93-3/4 | 1.2 | 3/8 | 3.15 | 4.25 | 6.5 | 160±6 | 90±5 | 20±1 | 10.5±0.5 |
| 1/2 | 5.3 | - | |||||||
| 8-SLR-93-7/8 | 1.63 | 1/2 | 5.3 | 7.5 | 8 | 180±6 | 100±5 | 22±1 | 13.5±0.5 |
| 5/8 | 8 | - | |||||||
| 8-SLR-93-1 | 2.13 | 5/8 | 8 | 11.2 | 11.5 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 19mm | 11.2 | - | |||||||
| 8-SLR-93-1-1/8 | 3.81 | 3/4 | 12.5 | - | 11.8 | 270±7 | 140±6 | 28±1/2 | 19±0.5 |
| 8-SLR-93-1-1/4 | 5.05 | 19mm | 11.2 | 16 | 16 | 270±7 | 140±6 | 32±1/2 | 19±0.5 |
| 7/8 | 15 | - | |||||||
| 8-SLR-93-1-3/8 | 6.83 | 7/8 | 15 | 21.2 | 24 | 285±7 | 155±6 | 36±1/2 | 20±0.5 |
| 1 | 21.2 | - | |||||||
| 8-SLR-93-1-1/2 | 8.9 | 28mm | 25 | - | 25 | 300±8 | 160±6 | 40±1/2 | 26±0.5 |
| 8-SLR-93-1-3/4 | 12.8 | 1 | 21.2 | 30 | 31.5 | 340±10 | 180±6 | 45±1/2 | 26±0.5 |
| 11/4 | 31.5 | - | |||||||
| 8-SLR-93-2 | 17.3 | 11/4 | 31.5 | 45 | 45 | 39010 | 215±7 | 51±1/2 | 32±0.5 |
| Code | Poids （Kg) | Chaine 80 | Limite de charge de travail 3 ou 4 pieds 0-45° 3/4 | Limite de charge de travail de la corde (t) | Dimensions (mm) | ||||||
| A | B | D | a | b | d | s | |||||
| 8-SLR-94-1/2 | 0.82 | 7/32 | 2.36 | 2.4 | 100±5 | 60±5 | 14±1 | 85±5 | 40±3 | 12±1 | 6±0.5 |
| 8-SLR-94-11/16 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-5/8 | 1.6 | 1/4 | 3.15 | 3.2 | 160±6 | 90±5 | 18±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-3/4 | 1.95 | 5/16 | 4.25 | 4.2 | 160±6 | 90±5 | 20±1 | 100±5 | 60±5 | 14±1 | 7.6±0.5 |
| 8-SLR-94-7/8 | 3.16 | 3/8 | 6.7 | 8 | 180±6 | 100±5 | 22±1 | 150±6 | 70±5 | 18±1 | 8.4±0.5 |
| 8-SLR-94-1-1/8 | 6.75 | 1/2 | 11.2 | 12 | 270±7 | 140±6 | 28±1/-2 | 160±6 | 90±5 | 22±1 | 13.5±0.5 |
| 8-SLR-94-1-1/4 | 9.31 | 5/8 | 17 | 17 | 270±7 | 140±6 | 32±1/-2 | 180±6 | 100±5 | 25±1 | 16.5±0.5 |
| 8-SLR-94-1-1/2 | 18.4 | 3/4 | 23.6 | 25 | 300±7 | 160±6 | 40±1/-2 | 270±7 | 140±5 | 31±1/-2 | 19±0.5 |
| 8-SLR-94-1-3/4 | 26.6 | 7/8 | 31.5 | 31.5 | 340±4 | 180±6 | 45±1/-2 | 285±7 | 155±5 | 36±1/-2 | 22±0.5 |
| 8-SLR-94-2 | 42.91 | 1 | 45 | 45 | 350±10 | 190±6 | 51±1/-2 | 340±10 | 180±5 | 45±1/-2 | 25±0.5 |
