Anneau de tête

Demande de devis

À propos de: http://shenlirigging.fr/1-13-alloy-steel-master-link.html

La charge ultime est de 4 fois la limite de charge de travail.
Pour le type 8-SLR1011-13 à 8-SLR1011-36, emboutissage plat offert sur demande.
Pour le type 8-SLR1011-45 à 8-SLR1011-50: sans emboutissage plat.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

Caractéristiques de la manille oméga
● Il peut fonctionner avec des chaînes G100;
● La performance est améliorée de 25%, comparée aux produits G80;
● Il a été fabriqué à partir d’un acier allié spécial forgé de haute intensité et de dureté supérieure. Il a été soumis à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les pièces sont forgées;
● Code couleur: Bleu RAL5015;
● Traitement de surface: Revêtement plastique

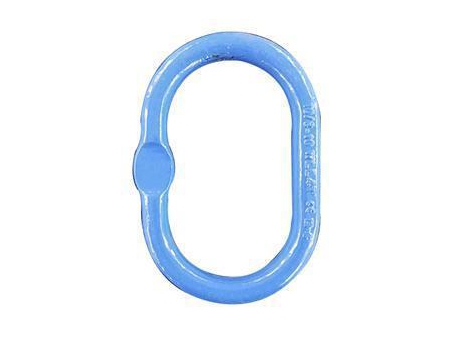

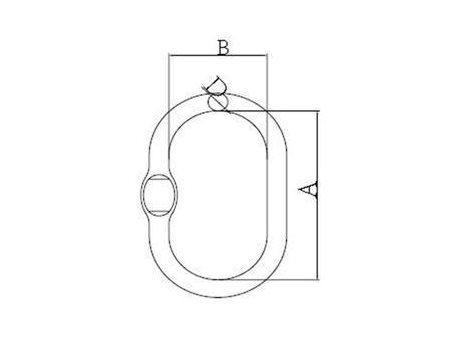

Anneau de tête SLR1011

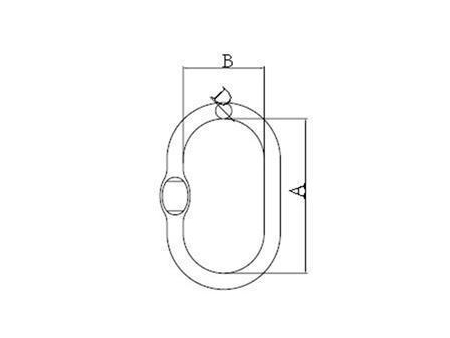

Paramètres (Unité: mm)

Code	Diamètre de la chaîne G 100 mm		Poids (kg)	Limite de charge de travail (t)	Dimensions (mm)
Code	1 pied coulissant	2 pieds coulissants	Poids (kg)	Limite de charge de travail (t)	A	B	D
8-SLR1011-13	6+7	6	0.34	2.3	110	60	13
8-SLR1011-16	8	7	0.53	3.5	110	60	16
8-SLR1011-18	10	8	0.86	5	135	75	18
8-SLR1011-23	13	10	1.6	7.6	160	90	23
8-SLR1011-27	16	13	2.46	10	180	100	27
8-SLR1011-33	19	16	4.14	14	200	110	33
8-SLR1011-36	22	19	6.22	25.1	260	140	36
8-SLR1011-45	26	22	12.85	30.8	340	180	45
8-SLR1011-50	32	26	16.22	40	350	190	50

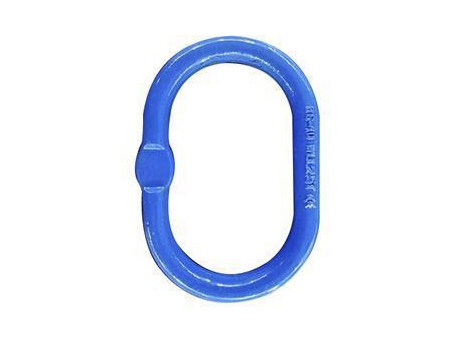

Anneau de tête SLR1013

● AToutes les pièces sont forgées.
● Grande longueur interne.

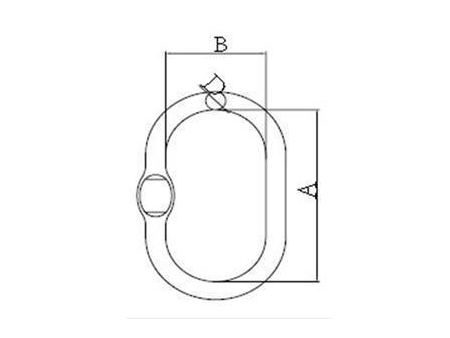

Paramètres (Unité: mm)

Code	Diamètre de la chaîne G 100 mm		Poids (kg)	Limite de charge de travail (t)	Dimensions (mm)
Code	1 pied coulissant	2 pieds coulissants	Poids (kg)	Limite de charge de travail (t)	A	B	D
8-SLR1013-86	6/8	6	0.4	2.5	120	70	14
8-SLR1013-108	10	8	0.8	4	140	80	17
8-SLR1013-1310	13	10	1.5	7.5	160	95	22
8-SLR1013-1613	16	13	2.5	10	190	110	28
8-SLR1013-2016	19/20	16	5.2	17	240	140	34
8-SLR1013-2220	22/26	20/22	7.7	28	250	150	42

La charge ultime est de 4 fois la limite de charge de travail.
Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

Anneau de tête forgé ultra large G100 SLR1014

● Toutes les pièces sont forgées.
● Dimensions ultra-larges (grande largeur interne et grande longueur interne).

Paramètres (Unité: mm)

Code	Diamètre de la chaîne G 100 mm		Poids (kg)	Limite de charge de travail (t)	Dimensions (mm)
Code	1 pied coulissant	2 pieds coulissants	Poids (kg)	Limite de charge de travail (t)	A	B	D
8-SLR1014-108	8/10	8	3.7	4	340	180	25
8-SLR1014-1310	13	10	4.7	6.7	340	180	28
8-SLR1014-1613	16	13	7.1	10	340	180	34
8-SLR1014-2016	20	16	8.9	16	340	180	42

La charge ultime est de 4 fois la limite de charge de travail.
Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027

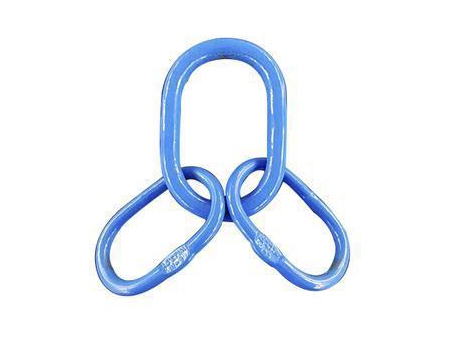

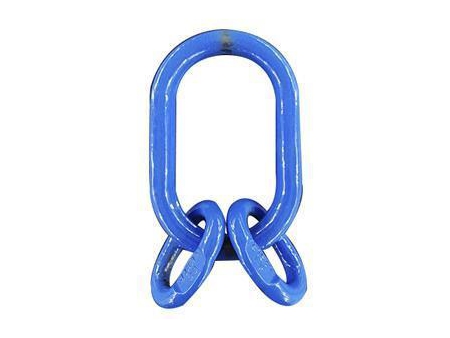

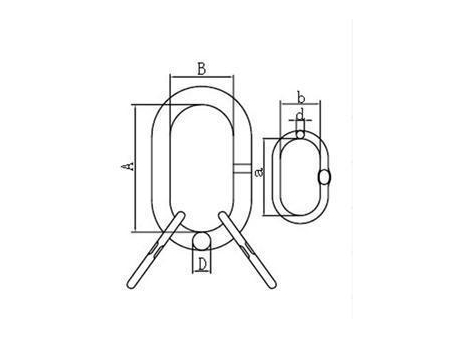

Anneau de tête forgé G100 SLR1012

● Toutes les tailles: anneau principal forgé et sous-anneau soudé.
● Selon la norme EN1677-4.

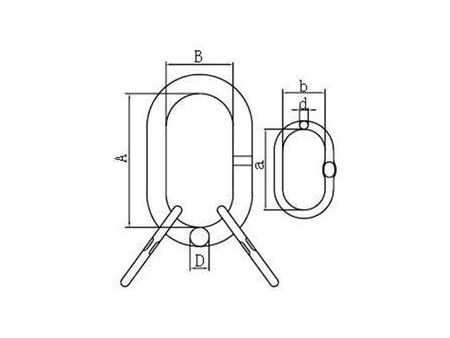

Paramètres (Unité: mm)

Code	Diamètre de la chaîne G 100 mm	Poids (kg)	Limite de charge de travail (t)	Dimensions (mm)
Code	Pour 3/4 pieds coulissants	Poids (kg)	Limite de charge de travail (t)	A	B	D	a	b	d
8-SLR1012-6	6MM	1.3	3	135	75	19	84	25	13
8-SLR1012-8	8MM	2.33	5.3	160	90	23	70	35	16.5
8-SLR1012-10	10MM	3.7	8	180	100	27	85	40	19
8-SLR1012-13	13MM	6.5	14	200	110	33	115	50	23
8-SLR1012-16	16MM	10.1	21.2	260	140	36	140	65	27
8-SLR1012-20	19/20MM	22.8	33.6	350	190	50	150	70	33
8-SLR1012-22	22MM	26	33.9	350	190	50	180	100	36

Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.

Anneau de tête forgé G100 SLR-1015

● AToutes les tailles: emboutissage plat possible sur demande.
● LSous-anneau plus large.

Paramètres (Unité: mm)

Code	Poids (kg)	Limite de charge de travail (t)	Charge de rupture (t)	Dimensions (mm)
Code	Poids (kg)	Limite de charge de travail (t)	Charge de rupture (t)	A	B	D	a	b	d
10-SLR1015-06	1.8	3.5	14	150	90	19	120	70	14
10-SLR1015-08	3.0	5	20	160	95	22	140	80	17
10-SLR1015-10	6.5	11.5	46	200	120	30	160	95	22
10-SLR1015-13	15	17	68	250	150	40	200	120	30
10-SLR1015-16	23	28	112	300	200	50	200	120	32

Toutes les tailles: emboutissage plat possible sur demande.
L’emboutissage plat est adopté avec la manille oméga G100 SLR1027.
