Robinet à boisseau sphérique à brides 2 pièces (DIN PN16) / Vanne à bille à brides 2 pièces / Vanne à boisseau sphérique à brides en deux parties
Demande de devis
- Bride: 1/2"-2" (PN16/25/40):DIN2543/2544/2545
2-1/2"-4(PN16):DIN2543 - Longueur face à face: DIN3202-F4
- Tampon de montage: ISO 5211
- Pression de service: 1/2"-2":PN16/25/40,2-1/2"-4":PN16
- Température nominale: -25℃ à 180℃
- Matériau: CF8M, CF8, CF3M, WCB

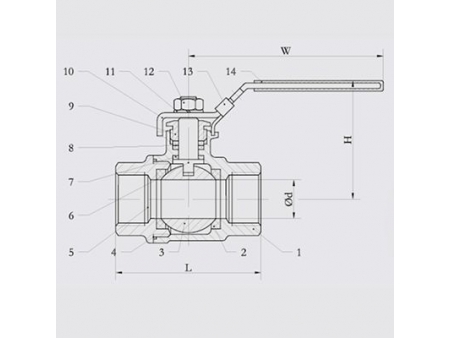

Liste des matériaux
| Article | Composants | Matériaux | Quantité | |||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 | |
| 2 | Capuchon | A216-WCB | A351-CF8 | A351-CF8M | 1 | |
| 3 | Bille | 304 | 304 | 316 | 1 | |
| 4 | Siège | RPTFE | 2 | |||
| 5 | Tige | 304 | 304 | 316 | 1 | |
| 6 | Rondelle de butée | PTFE | 1 | |||
| 7 | Joint torique | Viton | 1 | |||
| 8 | Garniture | PTFE | 1 | |||
| 9 | Ecrou de presse-étoupe | 304 | 1 | |||
| 10 | Rondelle Belleville | 301 | 2 | |||
| 11 | Écrou | 304 | 2 | |||
| 12 | Bouchon d'écrou | 304 | 1 | |||
| 13 | Plaque | 304 | 1 | |||
| 14 | Poignée | 304 | 1 | |||
| 15 | Couvercle de la poignée | PLASTIQUE | 1 | |||
| 16 | Verrouillage | 304 | 1 | |||
| 17 | Joint d'étanchéité | PTFE | 1 | |||
| 18 | Boulon | 304 | 4(6.8) | |||
| Taille | Ød | L | T | F | D1 | D2 | D3 | n- Ødl | H | W | P | Norme ISO5211 | N.M | Kgs | |
| DN15 | 1/2" | 15 | 115 | 14 | 2 | 95 | 65 | 45 | 4-14 | 80 | 145 | 9 | F03/F04 | 5 | 2.91 |
| DN20 | 3/4" | 20 | 120 | 16 | 2 | 105 | 75 | 58 | 4-14 | 85 | 145 | 9 | F03/F04 | 8 | 3.38 |
| DN25 | 1" | 25 | 125 | 18 | 2 | 115 | 85 | 68 | 4-14 | 95 | 160 | 11 | F04/F05 | 10 | 3.73 |
| DN32 | 1-1/4" | 32 | 130 | 18 | 2 | 140 | 100 | 78 | 4-18 | 108 | 160 | 11 | F04/F05 | 14 | 4.95 |
| DN40 | 1-1/2" | 38 | 140 | 18 | 3 | 150 | 110 | 88 | 4-18 | 114 | 185 | 14 | F05/F07 | 18 | 6.10 |
| DN50 | 2" | 50 | 150 | 20 | 3 | 165 | 125 | 102 | 4-18 | 124 | 185 | 14 | F05/F07 | 25 | 8.90 |
| DN65 | 2-1/2" | 65 | 170 | 18 | 3 | 185 | 145 | 122 | 4-18 | 148 | 230 | 17 | F07/F10 | 48 | 12.80 |
| DN80 | 3" | 76 | 180 | 20 | 3 | 200 | 160 | 138 | 8-18 | 158 | 230 | 17 | F07/F10 | 75 | 18.90 |
| DN100 | 4" | 94 | 190 | 20 | 3 | 220 | 180 | 158 | 8-18 | 191 | 320 | 17 | F07/F10 | 110 | 26.60 |
