Ligne de profilage pour pannes Z (Réglage entièrement automatique) Z100-300

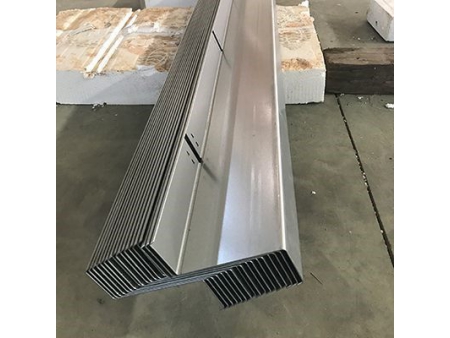

La ligne de profilage pour pannes Z ajustable automatiquement Z100-300 est spécialement conçue pour le profilage automatique des pannes en Z formées à froid. Le réglage de la largeur s'effectue en 1 minute, de 100 mm à 300 mm. Cette machine peut profiler des matériaux d'une épaisseur de 1,2 à 3,0 mm. Elle présente une vitesse de production à trois niveaux: 8 m/min, 16 m/min et 25 m/min.
- Possibilité de fabriquer diverses tailles de pannes Z sans changer de rouleau ou d'entretoise
- Système de prédécoupe sans changer de coupeur pour des tailles variées

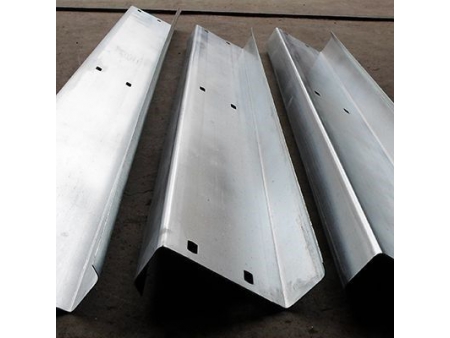

- Perforation en option à n'importe quel endroit de l'âme et de la bride de la panne
| Modèle | Z100-300 |
| Dimensions | 7800*1700*1600mm |
| Puissance du moteur hydraulique | 22kW |
| Puissance du moteur pour ajustement du trou de perforation | 0.18kW*2 |
| Étapes de profilage | 13 étapes 3 étapes pour le remodelage |
| Vitesse de profilage | 8m/min, 16m/min, 25m/min |
| Tension | 380V/50HZ/3PH |
| Largeur effective | 100-300mm |
| Hauteur de la toiture | 40-100mm |
| Épaisseur du matériau | 1.2-3.0mm |
| Système de contrôle | Contrôle par ordinateur PLC |
| Rouleaux | Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux |
| Matériau de l'arbre | Acier 40Cr |
| Matériau du poinçon | Cr12Mov |
| Matériau du coupeur | Cr12Mov |
-
-

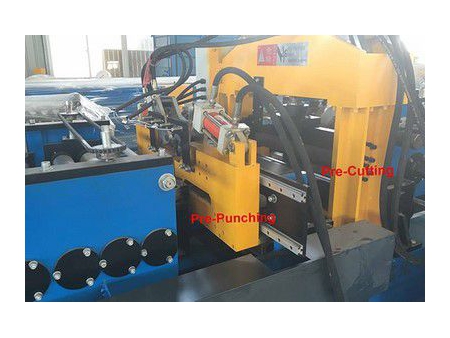

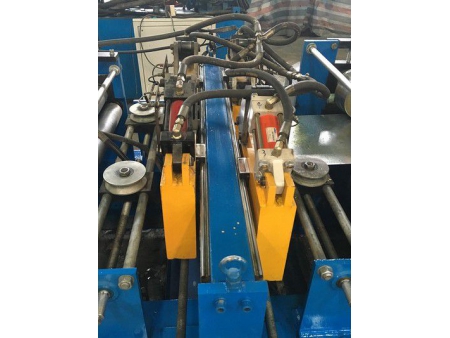

Système de poinçonnage avec 4 cylindres, disponible pour les trous simples et doubles
-
-

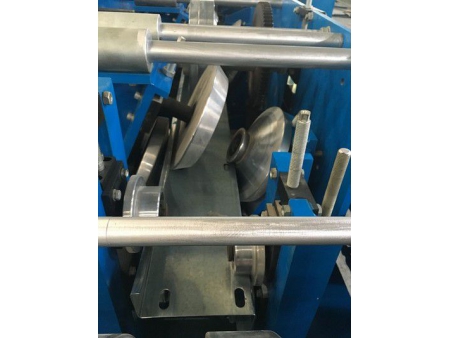

Les rouleaux des pannes Z sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur ou le revêtement en oxyde noir sont disponibles en option. Intégrant un rouleau de guidage du matériau d'alimentation, le châssis est constitué d'acier soudé de type H 400#.
-
-

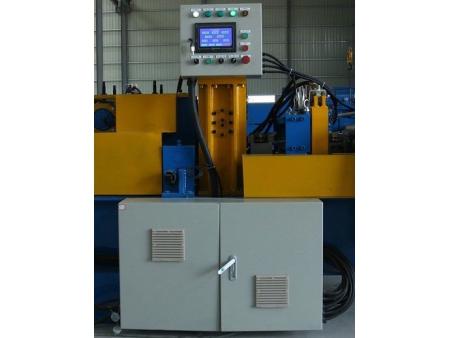

Système de contrôle PLC de marque exclusive, spécialement conçu pour le dispositif de poinçonnage des pannes en Z.
-
-
Avec le système de pré-coupe et le système de post-coupe, il n'est pas nécessaire de changer de coupeur pour des tailles variées.
-
-

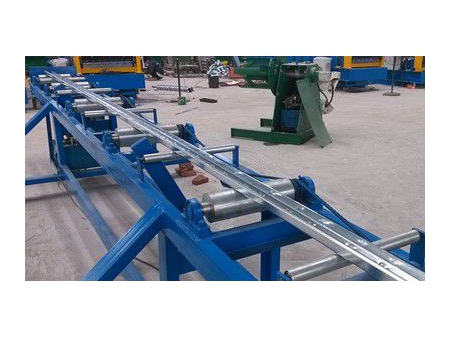

Une table de sortie électrique est disponible en option afin d’accroître la vitesse de production.
- Profileuse principale pour pannes
- Dérouleur manuel 3 tonnes
- Dispositif de guidage automatique
- Dispositif de remodelage automatique
- Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)
- Système de moteur hydraulique
- Dispositif de préperforation (le client décide de la taille des trous de perforation)
- Dispositif de pré-découpe (possibilité de prévoir un dispositif de post-découpe)
- Table de sortie
- Manuel d'utilisation
