Ligne de profilage pour pannes C / Profileuse pour profilés en C C75-100-150

Demande de devis

À propos de: http://roll-formingmachines.fr/2-3-c75-100-150-c-purlin-machine.html

La ligne de profilage pour pannes C75-100-150 de Xinhonghua peut produire efficacement trois types de pannes C d'une largeur de 75 mm, 100 mm et 150 mm. Le changement de taille du produit se fait en changeant manuellement les entretoises. Cette machine peut profiler des matériaux de 0,5 à 1,2 mm d'épaisseur avec une vitesse de production de 30 m/min. Elle se caractérise par une fiabilité technique et une sécurité maximisée.

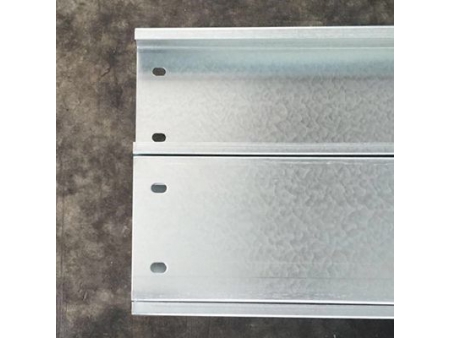

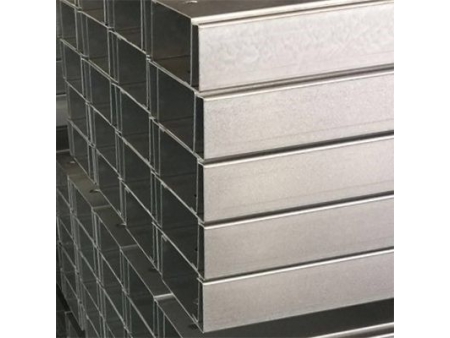

Échantillons

Spécifications

Modèle	C75-100-150
Dimensions	780016001600mm
Puissance du moteur hydraulique	7.5kW
Étapes de profilage	13 étapes 3 étapes pour le remodelage
Vitesse de profilage	0-30m/min
Tension	380V/50HZ/3PH
Largeur effective	75mm, 100mm, 150mm
Hauteur du flanc	50mm
Épaisseur du matériau	0.5-1.2 mm
Système de contrôle	Contrôle par ordinateur PLC
Rouleaux	Fabriqué en acier Gcr15, soumis à un traitement thermique, chromage dur à la surface des rouleaux
Matériau de l'arbre	Acier 40Cr
Matériau du coupeur	Cr12Mov

Détails

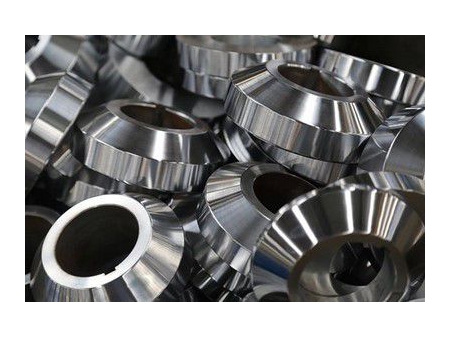

Les rouleaux sont fabriqués à partir d'un acier à roulement de haute qualité GCr15 et sont usinés avec des tours CNC et soumis à un traitement thermique. Le placage au chrome dur est disponible en option. Intégrant un rouleau de guidage du matériau d'alimentation, le châssis est en acier soudé de type H 400# pour une durée de vie prolongée.

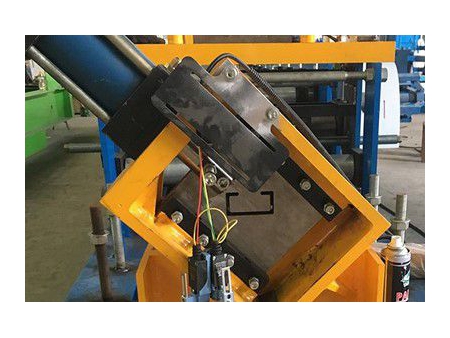

Système de post-coupe hydraulique: l’outil de coupe est fabriqué en acier Cr12MoV traité thermiquement.

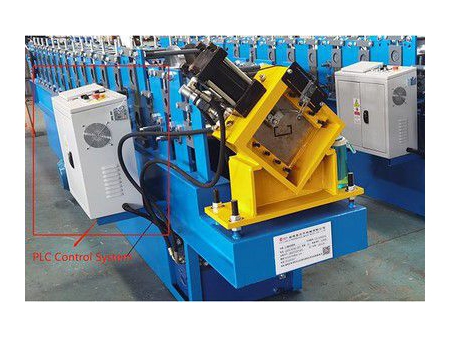

Système de contrôle PLC

Accessoires principaux

Profileuse principale pour pannes
Dérouleur manuel 3 tonnes
Dispositif de guidage automatique
Dispositif de remodelage automatique
Système de contrôle par ordinateur PLC avec écran tactile (Marque: Schneider)

Système de moteur hydraulique
Dispositif de préperforation (le client décide de la taille des trous de perforation)
Dispositif de pré-découpe
Table de sortie
Manuel d'utilisation

Forfait transport
