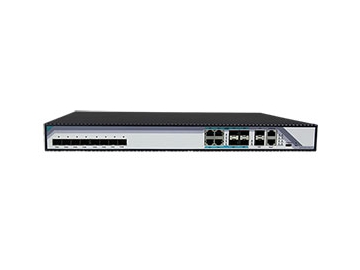

OLT pour réseau optique passif Gigabit Ethernet (GPON)
Les terminaux de ligne optique sont complètement conformes avec les normes pertinentes d’ITU G.984.x et FSAN. Ils utilisent des armoires 1U et sont équipés d’un port USB, de quatre ports optiques en amont, de quatre ports électrique en amont, de deux ports Gigabit en amont, de huit ports GPON avec un taux de division de 1:128.
Les terminaux de ligne optique sont compactes et flexibles, ils sont des choix rentables pour les accès fibres CPN, les réseaux de moniteur vidéo ainsi que pour le LAN d’entreprise et l’Internet des objets.
- Conformes aux ITU-T G.984/G.988
- Gestion à distance ONT/ONU par OMCI, compatible avec le protocole OMCI ITU-T G.984.4/G.988
- Conception de boîtier de pizza compacte 1U haut 8PON
- Commutation de 2 couches
- Forte commutation de vitesse de ligne de 2 couches, protocole complet de 2 couches, agrégation et isolation port, limite de vitesse de port, technologie de file, technologie de contrôle de flux et ACL.
- Garantie d’intégration de multitâches
- Garantie QOS
- DBA Complet, excellent service QoS, offre différent QoS pour GPON, répond à plusieurs exigences QoS pour le retard, gigue et taux de perte de paquet
- Système de gestion facile à utiliser
- Soutien CLI, WEB. SNMP. TELNET et SSH, répond aux standards OMCI, gestion des affaires via le canal OMCI incluant les paramètres de fonction ONT, le type d’affaireT-CONT, les paramètres QoS, l’information de configuration exigée et les statistiques de performance, la notification automatique des évènements de fonctionnement du système, la configuration ONT par OLT, les diagnostiques de défauts, la performance et la gestion de la sécurité.
| Grille | Type | Boîtier 19 pouces | |
| Fente | 2×Fente DC | ||
| Uplink | COMBO | Port électrique adaptif 4×10/100/1000M | |
| 4×Port SFP | |||
| Gigabit | 2×SFP port | ||
| PON | Nombre | 8 | |
| Port | Fente SFP | ||
| Type de Port | ITU-TG.984.2 Classe B /Classe C | ||
| Taux de division max. | 1:128 | ||
| Port Admin | Port hors bande 1×100/1000BASE-Tx 1×Port de gestion du local CONSOLE | ||
| Port USB | 1×Type-C Similaire à la console, pour la connexion en série | ||
| Interface optique PON | Portée max. | 20KM | |
| Débit linéaire | Aval 2.5Gbps, Amont 1.25Gbps | ||
| Longueur d’onde | Aval 1310n, Amont 1490nm | ||
| Type de Port | SC/UPC | ||
| Type de Fibre | 9/125μm Fibre monomode | ||
| Plage de puissance TX | Classe B 1.5～ 5dBm | Classe C 3～ 7dBm | |
| Sensitivité RX | Classe B -28dBm | Classe C -30dBm | |
| Puissance RX saturée | Clases B -8dBm | Classe C -12dBm | |
| Gestion du réseau | Support CLI, SNMP, TELNET, SSH, WEB | ||
| Capacité | Surveillance de l’état, gestion de la configuration, journal du système, mise à jour du système, gestion de l’utilisateur; Configuration de la couche L2: gestion de port, VLAN, RSTP, IGMP, ACL, QOS Configuration PON: certification ONT, modèle DBA, modèle d’affaire, modèle de ligne Configuration de la couche L3：routage statistique, client DHCP, relais DHCP et configuration vlanif | ||
| Gdps | 78G | ||
| Taille | 440mm(L)*391mm(l)*44mm(H) | ||
| Poids | 4kg | ||
| Tension d’entrée | 220VAC | AC: 90V～240V, 47/63Hz | |
| -48DC | DC:-36V～-72V | ||
| Consommation de puissance max. | 70W | ||
| Environnement | Température de travail | ～50℃ | |
| Température de stockage | -40～85℃ | ||
| Humidité | 5～90%（sans condensation） | ||
La configuration de réseau de fibre est devenue aussi facile que le réglage de téléphone portable, et le terminal de ligne optique est une solution de fibre qui peut aider à déployer. Les dispositifs offrent aux fournisseurs de service internet et de télécommunication un système de livraison optique à des prix abordables pour les services triple play (donnée, voix, IPTV/VoD) avec une vitesse allant à 2.5Gbps en aval et 1.25Gbps en amont.
Le réseau est géré intelligemment. Ils offrent huit ports EPON et supporte jusqu’à 2048 clients concurrents avec des liens physiques allant jusqu’à 20km. Ils répondent aux exigences d’amélioration de la fonction et de la stabilité tout en réduisant la consommation d’énergie.
| Grille | Type | Boîtier 19 pouces | |
| Fente | 2×Fente DC | ||
| Uplink | COMBO | Port électrique adaptif 4×10/100/1000M | |
| 4×Port SFP | |||
| Gigabit | 2×SFP port | ||
| PON | Nombre | 16 | |
| Port | Fente SFP | ||
| Type de Port | ITU-TG.984.2 Classe B /Classe C | ||
| Taux de division max. | 1:128 | ||
| Port Admin | Port hors bande 1×100/1000BASE-Tx 1×Port de gestion du local CONSOLE | ||
| Port USB | 1×Type-C Similaire à la console, pour la connexion en série | ||
| Interface optique PON | Portée max. | 20KM | |
| Débit linéaire | Aval 2.5Gbps, Amont 1.25Gbps | ||
| Longueur d’onde | Aval 1310n, Amont 1490nm | ||
| Type de Port | SC/UPC | ||
| Type de Fibre | 9/125μm Fibre monomode | ||
| Plage de puissance TX | Classe B 1.5～ 5dBm | Classe C 3～ 7dBm | |
| Sensitivité RX | Classe B -28dBm | Classe C -30dBm | |
| Puissance RX saturée | Classe B -8dBm | Classe C -12dBm | |
| Gestion du réseau | Support CLI, SNMP, TELNET, SSH, WEB | ||
| Capability | Surveillance de l’état, gestion de la configuration, journal du système, mise à jour du système, gestion de l’utilisateur; Configuration de la couche L2: gestion de port, VLAN, RSTP, IGMP, ACL, QOS Configuration PON: certification ONT, modèle DBA, modèle d’affaire, modèle de ligne Configuration de la couche L3：routage statistique, client DHCP, relais DHCP et configuration vlanif | ||
| Gdps | 108G | ||
| Taille | 440mm(L)*391mm(l)*44mm(H) | ||
| Poids | 4kg | ||
| Tension d’entrée | 220VAC | AC: 90V～240V, 47/63Hz | |
| -48DC | DC:-36V～-72V | ||
| Consommation de puissance max. | 70W | ||
| Environnement | Température de travail | ～50℃ | |
| Température de stockage | -40～85℃ | ||
| Humidité | 5～90%（sans condensation） | ||
