ONU pour réseau optique passif Gigabit Ethernet (GPON)

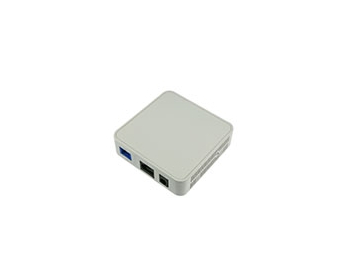

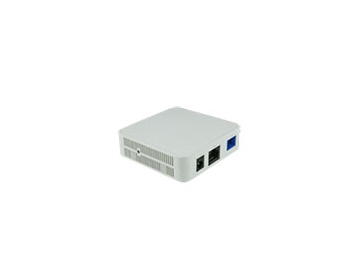

Nos ONU sont bidirectionnels et spécialement développés pour les réseaux à large bande GPON tout en se chargeant de toutes les topologies de réseau FTTH/FTTO (fibre jusqu’à la maison). Prenant en charge les liaisons GPON dans les rayons de 20km, les dispositifs intègrent avec les dispositifs OLT à partir des principaux fabricants comme Huawei, ZTE, Fiberhome et Alcatel-Lucent, leur offrant une haute bande passante et une haute efficacité, leur permettant de couvrir un grand éventail d’utilisateurs. Elles offrent une technologie idéale pour les opérateurs pour que leur entreprise puisse passer à haut débit. De plus, elles sont conformes aux standards ITU-T et IEEE, ce qui assure que nous offrons les meilleurs services de réseau.
- Compatible avec ITU-T G.984.1/2/3/4, transmission en amont GPON
- Taux en aval 2.448Gbit/s, taux en amont 1.244Gbit/s
- Supérieur à 32 TCONT et 128 GEMPORT
- FEC bidirectionnel, RS (255 ,239) Codage et décodage FEC
- G.984 PLOAM, gestion OMCI intégré
- Détection et rapport de gaz mort
- Détection ONU en mode continue
- Economie d’énergie GPON basé sur G987.3
- Cadre Ethernet
- Cadre Ethernet balise/normal de 802.3 et support Qing de 802.1Q, support QinQ
- Classification de flux flexible, règles de classification de flux 520 max.
- Surveillance des erreurs et surveillance des boucles
- Transfert multicast multiple, replication multicast
- Négociation automatique et réglage manuel du taux de support Ethernet et du mode duplex
- Les ports UNI supportent STP/RSTP
- Garantie QoS par contrainte SLA (service level agreement), maintient de l’ordre, gestion et arrangement des attentes, éviter la congestion, gérer les rejets
- Contrôle de flux d’entrée, contre-pression du paquet pause
- Fonctions HQoS
| Port | PON | 1×FSAN G.984.2 port GPON Aval: 2.488Gbps; Amont: 1.244Gbps SC/PC Fibre monomode 28dB lien（FSAN Classe B ） Portée max. 20km Taux de division: 1:128 |
| Ethernet | Port Ethernet adaptatif 1×10/100/1000M Duplex complet/Semi-duplex RJ45 (électrique), connexions croisées directes Portée max. 100m | |
| Interface de puissance | 12V DC | |
| Performance | Interface PON (applicable aux modules PON offerts par notre compagnie) | Longueur d’onde: amont 1310nm，aval 1490nm Plage de puissance TX: 0.5～5dBm Sensitivité RX: -28dBm Puissance RX saturée: -8dBm |
| Transmission de données | Capacité de gestion PON: en amont 2.488Gbit/s; an aval 1.244Gbit/s Port Ethernet: 1000Mbps Taux de perte de paquets: < 1*10E-12 REtard: < 1.5ms | |
| Gestion | Mode | Gestion OMCI base sur G.984.4 gestion WEB |
| Securité | Surveillance de l’état, gestion de la configuration, gestion de l’alarme, gestion des journaux | |
| Propriété physique | Grille | Grille en plastique blanc |
| Alimentation & Consommation | Adaptateur de puissance Externe: 12V/0.5A DC Consommation: < 3W | |
| Taille & Poids | Taille: 78mm(L) x 78mm(l) x25mm (H) Poids net: 0.1kg | |
| Environnement | Température de travail: 0～50℃ Température de stockage: -40～85℃ Humidité de fonctionnement: 10%～90% sans condensation Humidité de stockage: 10%～90% pas de condensation |

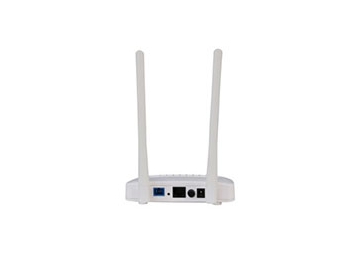

Les unités de réseau optique sont conçues pour s’occuper de toutes les technologies FTTH/FTTO (fibre jusqu’à la maison). Elles entrent aux normes GPON IEEE802.11 n/b/g, et ont une haute bande passante, une haute efficacité et une large gamme de couverture. Elles offrent des supports complets QoS incluant la classification, le marquage prioritaire, l’attente, et la répartition, la mise en forme du trafic, le contrôle du trafic. Leur signal a une forte pénétration et couvre une large zone, ainsi permet la transmission de données sécurisé
- Conforme aux ITU-T G.984, Transmission en amont GPON
- Découverte automatique ONU /détection de lien/ mise à jour à distance
- Dispositifs WiFi sont conformes avec IEEE802.11 n/b/g
- Configuration de la transmission transparente des paquets VLAN, configuration des balises
- Flux de multi-diffusion
- DHCP/Statique/configuration PPPOE
- Liaison de port
- Gestion OAM TR069
- Cryptage et décryptage de données
- DBA (allocation flexible de bande passante)
- Filtrage MAC et contrôle d’accès URL
- Gestion centralisée du réseau basée sur les plateformes SNMP et EMS
- Système d’alarme complet
| Port | PON | 1×FSAN G.984.2 port GPON Aval: 2.488Gbps; Amont: 1.244Gbps SC/PC Fibre monomode 28dB lien（FSAN Classe B ） Portée max. 20km Taux de division: 1:128 |
| Ethernet | Interface Ethernet adaptif 1 × 10/100/1000M duplex intégral/semi-duplex RJ45 (électrique), connexions croisées directes Portée max. 100m | |
| Puissance | 12V DC | |
| Performance | Interface PON (applicable aux modules PON offerts par notre compagnie) | Longueur d’onde: amont 1310nm，aval 1490nm Plage de puissance TX: 0.5～5dBm Sensitivité RX: -28dBm Puissance RX saturée: -8dBm |
| Transmission de données | Capacité de gestion PON: en amont 2.488Gbit/s; en aval 1.244Gbit/s Port Ethernet: 1000Mbps Taux de perte de paquets: < 1*10E-12 Retard: < 1.5ms | |
| Gestion | Mode | Gestion OMCI basée sur G.984.4 Gestion à distance TR-O69 et gestion WEB |
| Securité | Surveillance de l’état, gestion de la configuration, gestion de l’alarme, gestion des journaux | |
| Propriété physique | Grille | Grille en plastique blanc |
| Alimentation & Consommation | Adaptateur de puissance Externe:12V DC/0.5A | |
| Consommation: < 4W | ||
| Taille et poids | Taille: 125×80×28mm Poids net: 0.2kg | |
| Environnement | Température de travail: 0～50℃ Température de stockage: -40～85℃ Humidité de fonctionnement: 10%～90% sans condensation Humidité de stockage: 10%～90% pas de condensation |
| Indice de performance | Mode de fonctionnement | Mode routier et mode pont |
| Standard | IEEE802.11b/g/n | |
| Domaine de fréquence | 2.412 ~ 2.472 GHz | |
| Gain d’antenne | 5dBi | |
| Taux de support | 802.11b: 1, 2, 5.5, 11Mbps 802.11g: 6, 9, 12, 24, 36, 48, 54Mbps 802.11n: Maximum 300Mbps | |
| Canal sans fil | 2.4GHz Canal: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13 | |
| Mode de modulation | 11b: DSSS: DBPSK(1Mbps), DQPSK(2Mbps), CCK(5.5/11Mbps) 11g: OFDM: BPSK(6/9Mbps), QPSK(12/18Mbps), 16QAM(24/36Mbps), Q64QAM(48/54Mbps) 11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM | |
| Sensitivité RX | 11Mbps: ≤-90dBm 54 Mbps: ≤-76dBm HT20 MCS7: ≤-73dBm HT40 MCS7: ≤-70dBm | |
| Puissance transmise | 802.11n: 17dBm | |
| Cryptage | AES, TKIP, WPA, WPA2, WPA-PSK/WPA2-PSK |
