OLT pour réseau optique passif Ethernet (EPON)

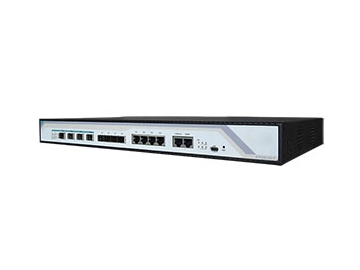

Le terminal de ligne optique KOC-ET8004 est conçu avec une flexibilité et une performance remarquables tout en étant facile à maintenir et à arranger. De l’accès fibre CPN aux réseaux de moniteurs de vidéo, du LAN de l’entreprise à l’Internet des objets, ce produit peut vous offrir un accès rentable, sécurisé et durable afin d’optimiser la performance du réseau. L’OLT a un port USB en amont, quatre ports électriques en amont de 1000M, quatre ports SEP en amont de 1000M et quatre ports électriques EPON en aval. Chaque port électrique EPON a un taux de division de 1:64, le système peut supporter au maximum 256 ONU. Possède en tout 17 ports qui offrent des services de débit binaire et premium. Toutes ces caractéristiques sont fournies à un prix compétitif, offrant le meilleur prix/performance sur le marché.
| Uplink | Nombre | 8 | |
| Connecteur | 4 × 10/100/1000M (électrique); RJ45 | ||
| Port SFP | 4 Ports SFP | ||
| Port PON | Nombre | 4 | |
| Connecteur | SFP | ||
| Type de Port | 1000BASE-PX20 | ||
| Taux de divison maximum | 1:64 | ||
| Port USB | Nombre | 1 | |
| Type de Port | Type-C | ||
| Fonction | Similaire à la console, pour la connexion en série | ||
| Port Admin | Un port adaptatif de 10/100/1000M, un port de gestion local CONCOLE | ||
| Interface PON (applicable aux modules de PON offerts par notre compagnie) | Portée max. | 20Km | |
| Débit linéaire | Amont & Aval 1.25Gbps | ||
| Longueur d’onde | Amont 1490nm, Aval 1310nm | ||
| Type de Port | SC | ||
| Type de Fibre | 9/125μm Fibre monomode | ||
| Plage de puissance TX | 2.5～ 7dBm | ||
| Sensitivité RX | -27dBm | ||
| Puissance RX saturée | -6dBm | ||
| Gestion du réseau | SNMP, TELNET, système de gestion local; supporte la gestion centralisée du réseau proposée par la plateforme EMS de notre compagnie; | ||
| Sécurité du réseau | Détection de ventilateur Surveillance de la performance des ports, gestion de la configuration Gestion de la configuration de couche L2, e.g. VLAN, TRUNK, RSTP, IGMP, QOS Gestion de la configuration d’EPON, e.g. DBA (allocation dynamique de bande passante), certification ONU, ACL, QOS Gestion de la configuration d’ONU (détails présenté dans la spécification ONU) Gestions des utilisateurs Gestion d’alarme | ||
| Couche L2 | VLAN base sur le port, Support du protocol VLAN; VLAN TAG/UNTAG, VLAN pass-through, commutateur VLAN; supporte VLAN 4096 Agrégation de lien 802.3ad (TRUNK) QOS de la performance du port, VID, TOS, MAC IGMP Snooping Contrôle de l’accès au réseau 802.1x Analyse de performance | ||
| EPON | IEEE802.3ah EPON Données en amont encryptées DBA (allocation dynamique de bande passante) Standard OAM et OAM étendu Certification ONU Télémétrie dynamique ACL(Liste de contrôle d’accès) QOS, BPMN (Business Process Model and Notation) RSTP, Proxy IGMP | ||
| Gbps | 18G | ||
| Taille | 440mm*230mm*44mm(L*l*H） | ||
| Poids | 3.4kg | ||
| Tension d’entrée | 220V AC : AC: 90V～240V, 47/63Hz | ||
| Puissance Max | 34W | ||
| Environnement | Température de travail | ～50℃ | |
| Température de stockage | -40～85℃ | ||
| Humidité | 5～90% (pas de condensation) | ||

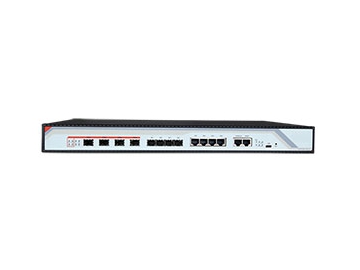

L’OLT de cette série a un facteur de forme compacte et renforcé qui le rend facile et rentable pour offrir des services triple sans compromis dans toute la zone. Ce produit est conçu pour faciliter la configuration et la gestion. Leur conception compacte permet un déploiement facile des armoires distantes et des bureaux centraux à espace restreint. Chaque produit a des ports électriques en amont et des emplacements 8SFP ainsi que huit ports EPON de 100M. Le coupleur optique peut offrir 64 branches optiques, tandis que le système peut supporter un maximum de 512 ONU.
| Grille | Type | Boîte de 19 pouces |
| Fente | Aucun | |
| Uplink | Nombre | 16 |
| Connecteur | 8 × 100/1000M (électrique); RJ45 | |
| Port SFP | 8 ×Ports SFP（Ports mixtes） | |
| PON | Nombre | 8 |
| Connecteur | SFP | |
| Type de Port | 1000BASE-PX20 | |
| Taux de divison maximum | 1:64 | |
| Port Admin | 1 × 100BASE－TX Port hors bande, 1 × port de gestion local CONCOLE | |
| Interface PON (applicable aux modules de PON offerts par notre compagnie) | Portée max. | 20KM |
| Débit linéaire | Amont & Aval 1.25Gbps | |
| Longueur d’onde | Amont 1490nm，Aval 1310nm | |
| Type de Port | SC | |
| Type de Fibre | 9/125μm Fibre monomode | |
| Plage de puissance TX | 2.5～ 7dBm | |
| Sensitivité RX | -27dBm | |
| Puissance RX saturée | -6dBm | |
| Gestion du réseau | SNMP, TELNET, système de gestion local; supporte la gestion centralisée du réseau proposée par la plateforme EMS de notre compagnie; | |
| Sécurité du réseau | Détection de ventilateur Surveillance de la performance des ports, gestion de la configuration Gestion de la configuration de couche L2, e.g. VLAN, TRUNK, RSTP, IGMP, QOS Gestion de la configuration d’EPON, e.g. DBA (allocation dynamique de bande passante), certification ONU, ACL, QOS Gestion de la configuration d’ONU (détails présenté dans la spécification ONU) Gestions des utilisateurs Gestion d’alarme | |
| Couche L2 | VLAN base sur le port, Support du protocol VLAN; VLAN TAG/UNTAG, VLAN pass-through, commutateur VLAN; supporte VLAN 4096 Agrégation de lien 802.3ad (TRUNK) RSTP(Protocol Rapid Spanning Tree) QOS de la performance du port, VID, TOS, MAC IGMP Snooping Contrôle de l’accès au réseau 802.1x Analyse de performance | |
| EPON | IEEE802.3ah EPON Données en amont encryptées DBA (allocation dynamique de bande passante) Standard OAM et OAM étendu Certification ONU Télémétrie dynamique ACL(Liste de contrôle d’accès) QOS, BPMN (Business Process Model and Notation) RSTP, Proxy IGMP | |
| Gdps | 36G | |
| Taille | 440*280*44(mm*mm*mm） | |
| Poids | 4.5kg | |
| Tension d’entrée | 220VAC | AC: 90V～240V，47/63Hz |
| -48DC | DC:-36V～-72V | |
| Puissance Max | 45W | |
| Environnement | Température de travail | 0～50℃ |
| Température de stockage | -40～85℃ | |
| Humidité | 5～90%（pas de condensation） | |

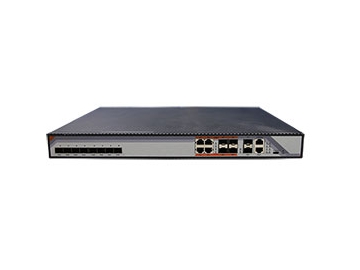

KOC-ET8016 est en accord avec le rack standard 1U et 19”, cette série est bien conçu pour répondre aux exigences des différents utilisateurs et services et peut gérer les trafics intenses. Il a une excellente performance et une puissante capacité de traitement de données. Avec de simple configuration, il est spécialement approprié pour les applications de réseaux compliqué comme l’accès fibre CPN, les réseaux de moniteur vidéo, le LAN d’entreprise et l’Internet des objets.
| Grille | Type | Boîte 1U de 19 pouces |
| Uplink | Nombre | 10 |
| Connecteur | 4 × 10/100/1000M(électrique)；RJ45 | |
| Interface optique | 4 ×Interface optique GE | |
| SFP | 2 × 10Gb SFP port | |
| PON | Nombre | 16 |
| Connecteur | SFP | |
| Type de Port | 1000BASE-PX20 | |
| Taux de divison maximum | 1:64 | |
| USB | Nombre | 1 |
| Type | TYPE-C | |
| Port Admin | 1 × 100BASE－TX Port hors bande, 1 × port de gestion local CONCOLE | |
| Interface PON (applicable aux modules de PON offerts par notre compagnie) | Portée max. | 20KM |
| Débit linéaire | Amont & Aval 1.25Gbps | |
| Longueur d’onde | Amont 1490nm，Aval 1310nm | |
| Type de Port | SC | |
| Type de Fibre | 9/125μm Fibre monomode | |
| Plage de puissance TX | 2.5～ 7dBm | |
| Sensitivité RX | -27dBm | |
| Puissance RX saturée | -6dBm | |
| 10Gb SFP interface (applicable aux modules de 10Gb offerts par notre compagnie) | Portée max. | 10KM |
| Débit linéaire | 8.5-10.51875Gbps | |
| Longueur d’onde | Amont 1310nm，Aval 1310nm | |
| Type de Port | LC | |
| Fibre optique | Fibre double monomode | |
| Plage de puissance TX | -8.2~ 0.5 dBm | |
| Sensitivité RX | -12.6dBm | |
| Gestion du réseau | SNMP, TELNET, système de gestion local; supporte la gestion centralisée du réseau proposée par la plateforme EMS de notre compagnie; | |
| Sécurité du réseau | Détection de ventilateur Surveillance de la performance des ports, gestion de la configuration Gestion de la configuration de couche L2, e.g. VLAN, TRUNK, RSTP, IGMP, QOS Gestion de la configuration d’EPON, e.g. DBA (allocation dynamique de bande passante), certification ONU, ACL, QOS Gestion de la configuration d’ONU (détails présenté dans la spécification ONU) Gestions des utilisateurs Gestion d’alarme | |
| Couche L2 | VLAN base sur le port, Support du protocol VLAN; VLAN TAG/UNTAG, VLAN pass-through, commutateur VLAN; supporte VLAN 4096 Agrégation de lien 802.3ad (TRUNK) RSTP(Protocol Rapid Spanning Tree) QOS de la performance du port, VID, TOS, MAC IGMP Snooping Contrôle de l’accès au réseau 802.1x Analyse de performance | |
| EPON | IEEE802.3ah EPON Données en amont encryptées DBA (allocation dynamique de bande passante) Standard OAM et OAM étendu Certification ONU Télémétrie dynamique ACL(Liste de contrôle d’accès) QOS, BPMN (Business Process Model and Notation) RSTP, Proxy IGMP | |
| Couche L3 | Routage statique client DHCP et fonction relais DHCP si configuration vlan | |
| Gdps | 96G | |
| Taille | 440*362*44(mm*mm*mm） | |
| Poids | 5.74kg | |
| Tension d’entrée | 220VAC | AC: 90V～240V，47/63Hz |
| -48DC | DC:-36V～-72V | |
| Puissance Max | 80W | |
| Environnement | Température de travail | 0～50℃ |
| Température de stockage | -40～85℃ | |
| Humidité | 5～90%（pas de condensation） | |
