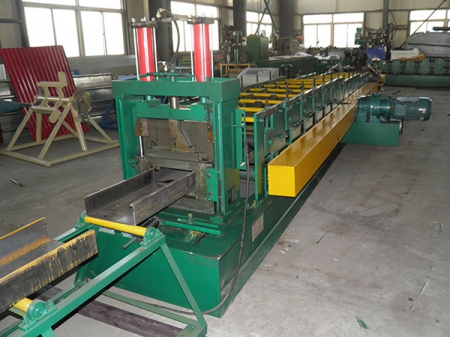

Laminoir à profilés en C

Demande de devis

À propos de: http://formingmachinery.eu/4-8-1-purlin-forming-machine.html

Spécifications principales

Matériel du rouleau	Epaisseur 2-3mm, y compris 5 ensembles de moules communs
Vitesse de travail	8-10 M/min
Etapes des rouleaux	13 étapes
Puissance du moteur principal	11 KW
Puissance du moteur hydraulique	7,5 KW
Matériel du rouleau	CR12
Matériel de l’arbre principal	Acier forgé 45#, trempe et revenu
Diamètre de la broche	￠ 85 mm
Epaisseur de plaque de plâtre	20mm
Chaîne	Double ligne 20A
Pression de station hydraulique	10-12MPa
Matériau de la lame de découpe	Cr12, trempé.
Rouleaux	Sept rouleaux d’aplatissement, deux rouleaux de pincement
Système de Contrôle électrique	La machine adopte le système de contrôle de fréquence PLC (Panasonic), erreur de coupe à longueur ≤±3mm

Configuration de l’équipement
Dispositif d’alimentation, appareil de transmission, machine principale et rouleau de formation (y compris la table de guidage), dispositif de coupe (après laminage), système hydraulique, système de contrôle électrique, table de sortie, etc. Le rack principal de la machine est traité sur la fraiseuse de type raboteuse.

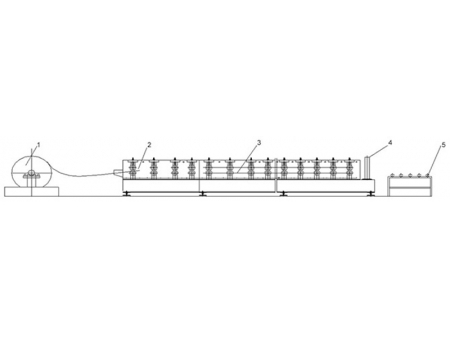

Schéma du processus technologique

Dispositif d'alimentation de matériel

Alimentation

Formage hydraulique

Découpe hydraulique

Dispositif de décharge

Processus de production
Déroulement manuel → Guidage & Alimentation & Correction → Profilage → Coupe après laminage → Produit fini

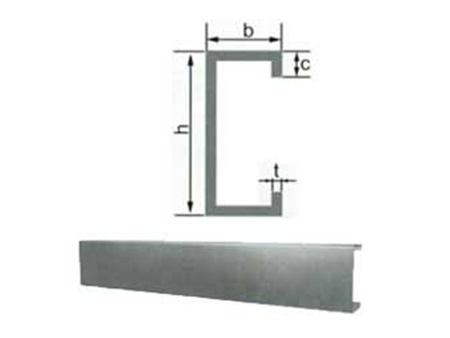

Profilé (avec 5 ensembles de moules)

h=100mm, b=50mm, c=15mm, coil width=210mm
h=150mm, b=50/60mm, c=20mm, coil width=270/290mm
h=200mm, b=65/70mm, c=20mm, coil width=350/360mm
h=250mm, b=70/80mm, c=20mm, coil width=410/430mm
h=300mm, b=70/80mm, c=20mm, coil width=460/480mm

Caractéristiques et utilisations

Le laminoir à profilés en C est monté avec des rouleaux traités intensivement et composés d'acier forgé de construction de qualité. La surface des rouleaux avec un revêtement en chrome dur permet une longue durée de service.
Cet équipement est contrôlé par ordinateur pour le réglage de la longueur, le poinçonnage et le comptage.
Sur la partie avant, la machine adopte beaucoup de rouleaux d'aplanissement pour l'amélioration de la planéité de la bande d'acier. Après l'aplanissement, le profilé est plat et régulier et rencontre les exigences de normes. De plus, le laminoir à profilés en C est plus avantageux économiquement.
Le profilé en C produit par cette machine est caractérisé par une excellente résistance au pliage et une installation aisée.
Le profilé de notre laminoir à profilés en C est communément utilisé dans le support de toitures et de murs pour des constructions de moyenne ou de large taille telles qu'une usine, un entrepôt, un garage, un gymnasium, un centre d'exposition, un cinéma, un théâtre, un jardin et d'autres.
