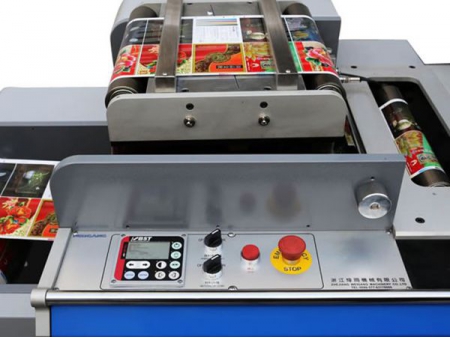

Machine de découpe ZM-320
- Vitesse de découpe maximum (rotative) 120m/min
- Vitesse de découpe maximum (semi-rotative) 65m/min
- Largeur de découpe maximum 300mm
- Largeur de bande maximum 320mm
- Machine de découpe en fonctionnement
- Démonstration de l’utilisation
Cette machine de découpe ZM-320 dispose du dernier appareil servo contrôle Rexroth-Bosch provenant d'Allemagne. Son système de découpe breveté supporte une découpe rotative ou semi-rotative basée sur les exigences de production.
Différente du type intermittent traditionnel, la machine de découpe électrique semi-rotative garde la même tension de fonctionnement pour le dérouleur, le système de guidage de bande et la rembobineuse afin que les matériaux ne glissent pas lors de la découpe. De plus, cette unité de découpe semi-rotative est montée avec un gros cylindre magnétique qui est pratique pour le changement de filière pour différentes applications.
La machine de découpe dispose d'une vitesse de rotation élevée, d'une précision et d'une efficience élevées ainsi que des coûts réduits. Elle est disponible pour diverses tâches de découpe à petite ou grande échelle. Pour une production à grande échelle, les utilisateurs peuvent changer le rouleau magnétique afin d'améliorer la qualité de découpe et la sortie.
Nous garantissons que notre produit vous dégagera le maximum de profits. C'est une machine de conversion idéale pour des maisons d'imprimerie.
Cette machine de découpe rotative/semi-rotative toutes options B-1 est une machine de transformation nouvellement développée. Elle peut être configurée avec un dérouleur, un système de guidage de bande, un système de revêtement UV, un appareil de laminage, un appareil de découpe, un appareil d'estampage à froid, un système de refente et un convoyeur laminoir.
Cette machine de découpe rotative/semi-rotative B-2 est une machine de conversion spéciale qui peut être combinée avec une machine de refente en ligne.
Notre machine de découpe rotative/semi-rotative B-2P adopte un appareil de refente en ligne et une table à jet d'encre.
Notre machine rotative/semi rotative B-3 avec un laminoir est développée avec une machine de conversion équipée avec un convoyeur laminoir en ligne.
La machine de découpe avec un revêtement flexographique UV et un laminoir est une machine de conversion nouvellement développée. Elle adopte un revêtement UV flexographique en ligne et un convoyeur laminoir.
Cette machine de découpe B-5 lance un convoyeur à feuille en ligne.
La machine de découpe B-6 est une machine de conversion nouvellement développée. Elle est montée avec une unité de revêtement UV flexographique en ligne, un appareil d'estampage à froid et un convoyeur laminoir.
La machine de découpe B-7 est équipée avec des appareils de revêtement UV flexographique en ligne, de découpe et de rembobinage.
En tant qu'équipement de conversion, cette machine de découpe B-8 choisit un revêtement UV flexographique, un estampage à froid et un appareil de refente.
La machine de découpe B-9 peut être combinée avec un appareil de revêtement UV flexographique et un convoyeur laminoir.
Une unité de refente en ligne et un convoyeur laminoir sont disponibles pour la machine de découpe B-10 qui est un appareil de conversion nouvellement développé.
La machine de découpe B-11 permet un revêtement UV flexographique et un appareil de refente.
La machine de découpe B-12 supporte un revêtement UV flexographique, un estampage à froid ou une découpe. Elle dispose aussi d'un convoyeur laminoir.
La machine de découpe B-13 est un nouveau type de machine de conversion équipée avec des appareils de revêtement UV flexographique en ligne, de refente et un convoyeur laminoir.
La machine de découpe B-14 supporte de fonctions de revêtement UV en ligne et d'estampage à froid.
| Description | Quantité et Marque |
| Contrôleur | 1pièce Rexroth Bosch (Allemagne) |
| Servo commande | 1pièce Rexroth Bosch (Allemagne) |
| Moteur principal | ≥4pièces Rexroth Bosch (Allemagne) |
| Onduleur | 2pièces Schneider (France) |
| Ecran tactile | 1 pièce Weinview (Chine Taïwan) |
| Cellule photoélectrique de suivi | 1pièce SICK (Allemagne) |
| Système de guidage de bande | 1set BST (Allemagne) |
| Contacteur | 1pièce Schneider (France) |
| Vitesse de découpe maximum (rotative) | 120m/min. |
| Vitesse de découpe maximum (semi-rotative) | 65m/min. |
| Longueur de découpe maximum (rotative) | 190.5-539.75mm |
| Longueur de découpe maximum (semi rotative) | 100-350mm |
| Largeur de découpe maximum | 300mm |
| Ancho de papel Máx. | 320mm |
| Diamètre de déroulement maximum | 700mm |
| Diamètre de rembobinage maximum | 600mm |
| Précision de découpe | 0.1mm |
| Largeur de refente | ≥20mm |
| Alimentation électrique | 380V, 3P |
| Poids | 2600kg |
| Dimensions | 3.22m×1.68m×1.66m |
