L'actionneur linéaire de type glissière U5C est un dispositif actualisé de l'. Le contrôleur manuel de l'engrenage adopte un connecteur femelle 5 pins de conception optimisée. Facile à installer et à contrôler, notre actionneur linéaire est fabriqué à l'aide de matériaux en plastique et en alliage d'aluminium de qualité exceptionnelle. Cet actionneur linéaire est principalement conçu pour les fauteuils massant, lits ajustables, canapés électriques et autres mobiliers électriques. Le circuit imprimé est installé dans l'engrenage pour un mouvement de contrôle linéaire.

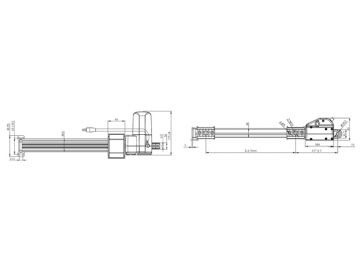

Apparence et taille

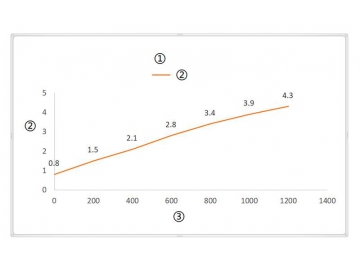

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Code des paramètres

Code	Charge nominale (N)		Courant nominal (A)	Vitesse nominale (mm/s)
Code	Poussée	Traction	Courant nominal (A)	Sans charge (32VDC)	Pleine charge (24VDC)
Moteur standard (2600RPM)
A	6000	3000	5	5.4	2.9
B	5000	3000	5	7.1	3.9
C	3000	3000	4.5	11	6.2
D	2500	2500	4	15.8	7.8
E	2000	2000	5	22.5	13
F	1200	1200	4	33	19
G	700	700	4.5	44.5	23.6
Moteur grande vitesse (3400RPM)
H	6000	3000	5	6.7	3.9
I	5000	3000	5	7.6	4.6
J	3000	3000	4.8	10.1	8.2
K	2500	2500	4.5	15.1	11
L	2000	2000	4.5	20.2	16
M	1200	1200	5	27.1	23
N	700	700	4.5	39.5	30

Remarque: Le courant double lorsque la tension change de 24V à 12V.

Paramètres de personnalisation

1=12V
2=24V(standard)
1=Droit
2=Enroulé

1=Non
2=Plaque morte type L
C=Personnalisation
1=Chape en plastique, fente 6.2mm, trou Φ10.2mmm
C=Personnalisation

1=Plombs étamés
2= 01 Pin
3=Din 4 pin, 90°
4=Din 5 pin, 90°
5=Din 6 pin, 90°
C=Personnalisation
1=Commutateurs aux deux extrémités pour l'arrêt
2=Commutateurs aux deux extrémités pour le signal de sortie
3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
C=Personnalisation

1=Non
2=Capteur à effet Hall simple
3=Capteur à effet Hall double
4=Capteur Reed
1=Non
3=Ressort de torsion de bobine 4.5
2=Ressort de torsion de bobine 3
4=Frein moteur

1=0.5m
2=1m
3=1m
4=2m
5=3m
C=Personnalisation
