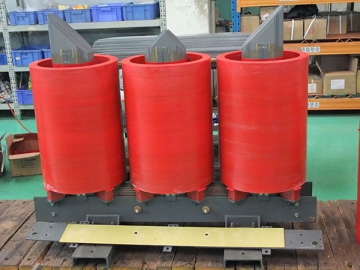

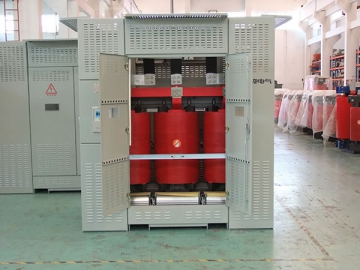

Transformateur de type sec

Avec l'assistance d'un équipement de coulage sous vide de marque allemande Heydrich, South China Electric développe et produit un transformateur en résine. Ce type de transformateur encapsulé à résine adopte une bobine isolante, assurant des performances élevées. Notre transformateur de type sec dispose des avantages de faible perte, résistance électrique élevée, résistance mécanique, résistance thermique, résistance aux flammes, antidéflagrant et respectueux de l'environnement.

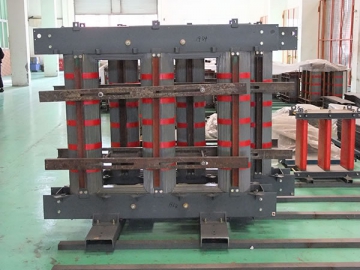

Noyaux
1. Densité de flux magnétique pour une réduction de perte de noyau et de niveau sonore réduit;
2. Excellent rapport d'aspect pour réduction de perte par la charge et de niveau sonore et évite la perte de résonnance du noyau;

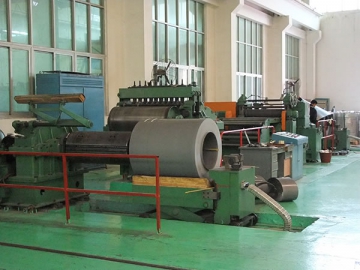

3. Noyau en acier silicone à grain orienté profilé à froid haute performance;
4. Joints à 45°, une soudure en continu et une structure non poreuse;
5. Structure de plaque et de fixation pour une excellente résistance de machine et une force de fixation uniforme;
6. Revêtement de peinture en résine époxy pour une amélioration de la rigidité du noyau, le volume sonore réduit et une protection contre la rouille.

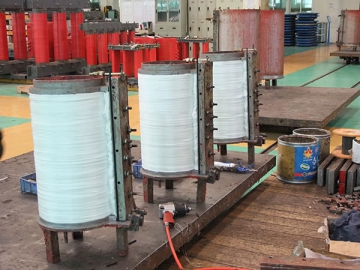

Enroulements

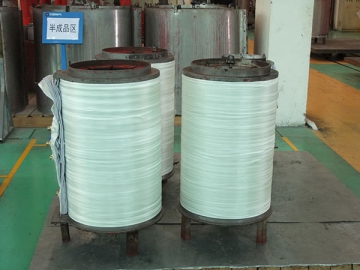

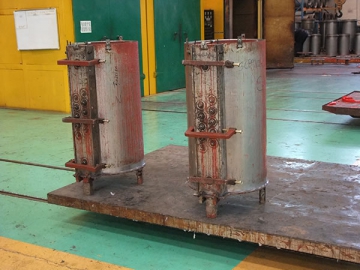

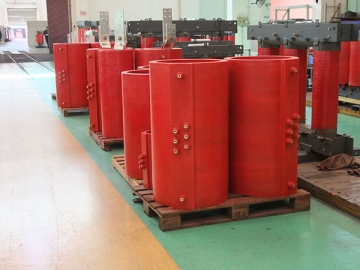

L'enroulement haute tension dispose d'un disque déroulant avec un conducteur à bande aluminium et une isolation double couche. Des enroulements sont coulés sous vide avec de la résine époxy. Un test d'analyse transitoire est effectué pour vérifier la distribution de tension électrique à travers les enroulements confirmant la tension élevée de notre conception.
L'enroulement basse tension est composé de cuivre ou de feuille d'aluminium, et de feuille isolante pré imprégnée avec de la résine. Après un procédé d'enroulement, la bobine est durcie dans un four pour un enroulement compact et une résistance aux tensions dynamiques produites par court circuit.

Caractéristiques d'enroulements
1. Matériaux de qualité élevée pour une capacité de résistance au court circuit;

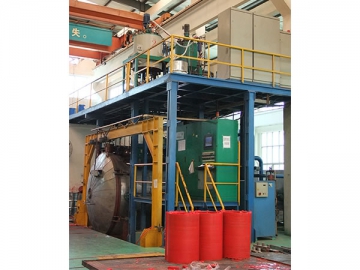

2. Equipement et technique de versement avancé de marque allemande Heydrich pour un déchargement partiel inférieur à 5%, procédé de versement sous vide.
3. Conception d'enroulement en conformité avec les exigences d'isolation, de résistance à la température et au court circuit.

Accessoires
1. Boîtier en feuille d'acier profilé à froid de bonne qualité avec pulvérisation électrostatique époxy.
2. Ventilateurs puissants, basse consommation et hautement performant
3. Appareil de contrôle de température, élément vital du transformateur. Installé sur le boîtier évitant l'influence du transformateur et garantissant d'excellentes performances.
4. Appareil de verrouillage libre personnalisable pour des opérations en toute sécurité.

Tests
Tous composants de ce transformateur imprégné de résine passent des tests réguliers et spéciaux conduits dans des laboratoires de niveau national. Toutes ces machines électriques sont produites en stricte conformité avec les normes internationales et les exigences des clients:
Test de niveau de tension et groupe de connexion
Mesure de perte par la charge et impédance en court-circuit
Mesure de perte à vide
Test de tenue de tension à fréquence industrielle
Test de surtension induite
Test de température élevée
Test d'impulsion de foudre
Mesure de décharge partielle

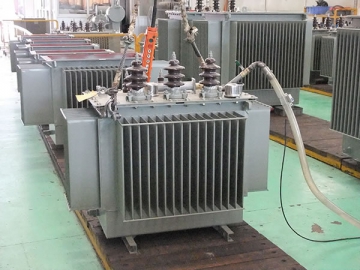

Autres transformateurs tels qu'un transformateur rectifieur sont disponibles sur demande.

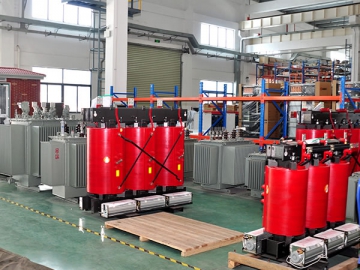

Processus de production
