Profileuse pour rayonnage
La profileuse pour rayonnage est l’une des pièces les plus importantes dans un entrepôt. D'une part, elle peut tirer pleinement parti de l'espace de l'entrepôt pour réduire les coûts, d'autre part, elle peut remplacer le travail des ouvriers pendant les opérations.

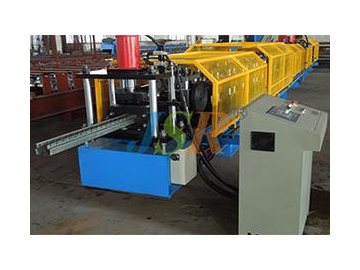

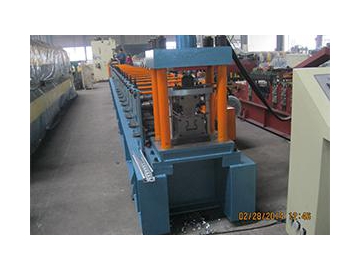

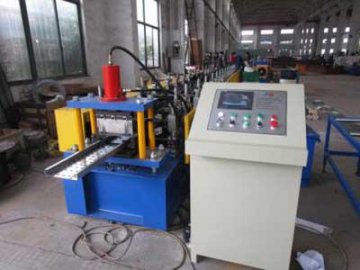

Notre machine de formage de rouleaux de bâtis verticaux produit des rayonnages robustes conçus avec des bords lisses pour un montage et une application plus sûrs et plus durable. La machine de formage de rouleaux est assemblé et mis au point avant de quitter l'usine. Après l’avoir reçue, il suffit de la connecter à des cables et aux tubes d'huile, et vous pouvez l’utiliser immédiatement. Nous pouvons vous proposer son manuel d’utilisation pour illustrer son fonctionnement, ainsi que des vidéos à titre de référence. Si nécessaire, des techniciens peuvent être envoyés dans votre usine pour former votre équipe ou prodiguer des conseils.

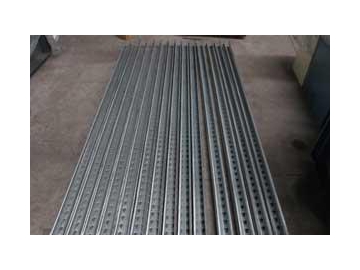

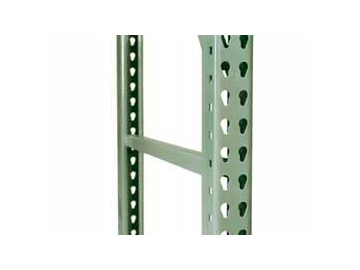

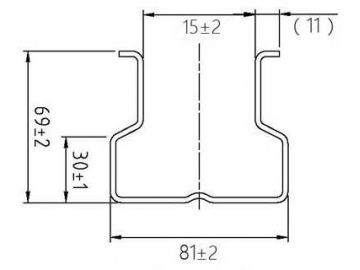

Profils standards- Produit des racks à surface lisse et de haute précision, l'écart est inférieure à 1 mm.
- Arbres pleins de 82 mm, avec des poutres en forme de H, permettent à la machine de fonctionner de manière stable sans se déformer même après une longue période d’utilisation.
- Traités avec précision par des machines à commande numérique, puis trempés, les rouleaux de formage garantissent ainsi la précision des produits finis.
- Nous disposons de près de 26 stations pour former des profils
- Notre panneau de commande est particulièrement fiable et fonctionne grâce au système d'exploitation Mitsubishi ou Siemens permettant ainsi une opération simple et d’une grande précision.
- La vitesse de profilage va de 8 à 10 m/min
- Le poids de la machine est d’environ 10.000kg
| Les caractéristiques de la machine | |
| Poids | Environ 10000kg |
| Taille totale | Environ 25m x 2m x 1.6m (longueur x largeur x hauteur) |
| Couleur | Couleur principale : bleu |
| Couleur de l'avertissement : jaune | |
| Matière première qui convient à la production | |
| Matières | Bobines galvanisées ou Galvalume |
| Épaisseur | 2.00-2.5mm |
| Largeur de la bobine | 238 mm |
| Force de rendement | 235Mpa |
| Paramètres techniques principaux | |
| Le nombre de stations de formage | Entre 22-26 |
| Le diamètre des axes des rouleaux de formage | 82mm |
| La vitesse des rouleuses | 8-10m/min |
| La vitesse de la production | 4-6m/min |
| La matière qui compose les rouleuses | Acier de moule CR12, trempé avec du traitement thermique |
| Matériau de coupe | Acier de moule CR12, trempé avec du traitement thermique |
| Système de contrôle | PLC et convertisseur |
| Puissance électrique requise | Puissance du moteur principal: 15kw |
| Puissance du moteur de l'unité hydraulique: 7.5kw | |
| Tension électrique | Selon la demande du client |
| Composants principaux | |
| Decoiler (manuel ou automatique) | 1 lot |
| Dispositif de guidage | 1 lot |
| Système de mise à niveau | 1 lot |
| Poinçonneuse | 1 lot |
| Système de formage des rouleaux | 1 lot |
| Système de coupe hydraulique | 1 lot |
| Boîtier de contrôle PLC | 1 lot |
| Unité hydraulique | 1 lot |
| Tables de sortie | 1 lot |
