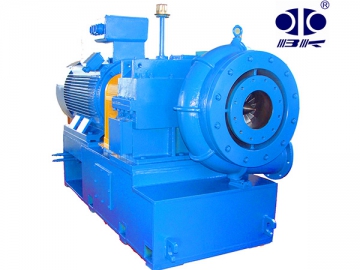

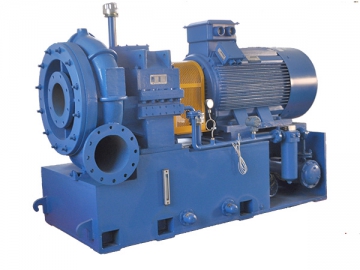

Soufflante centrifuge mono-étagée GS
(Pompe centrifuge mono étagée, Pompe centrifuge monocellulaire)
À propos de GS
La soufflante centrifuge mono-étagée GS est dédiée aux systèmes de traitement des eaux usées. Elle est également capable de décharger l'air, l'azote, le dioxyde d'azote et d'autres gaz non-corrosifs. Cette pompe centrifuge monocellulaire se caractérise par une large applicabilité, une économie d'énergie importante, un faible encombrement, et un faible bruit. De plus, l’installation, le fonctionnement et l’entretien de notre produit sont faciles. Le fonctionnement peut être contrôlé automatiquement, il ne nécessite pas de surveillance. Chaque panne est enregistrée pour plus de commodité de l’utilisateur.
La caractéristique la plus marquante de la soufflante centrifuge mono-étagée est l'efficacité énergétique. Le 1er mars 2009, nous avons effectué des essais à long terme de la soufflante GS160, dans l’usine de traitement des eaux usées à Qiting. Dans le passé, l’usine utilisait la pompe Roots à trois lobes. Sa capacité est de 80m3 / min et la puissance du moteur de 132 kW chacun. Actuellement, l’utilisation de la soufflante centrifuge mono-étagée GS permet d’économiser 30 000 RMB par mois, même si ce n’est pas à fonctionnement pleine charge.
Caractéristiques
1. Capacité d'entrée: 120-400m3/min
2. Pression de décharge: 10kPa-100kPa
Caractéristiques principales
1. Excellentes performances pneumatiques
La portée de la capacité de l'air est de 30-300m3/min et la portée de pression est de 0-0.07MPa. Notre pompe centrifuge mono étagée adopte des turbines 3D semi-fermées de type flux mixte. L'air peut circuler obliquement et régulièrement, sans tourbillon d'air pour moins de perte de débit.
2. Efficacité énergétique
Ajustée par l'aube d'entrée, la courbe de rendement de l'unité de la soufflante est évidente. Même dans des conditions de travail non établies, ce produit permet encore d'obtenir un rendement énergétique élevé.
Liste de pièces

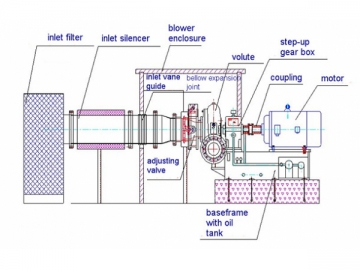

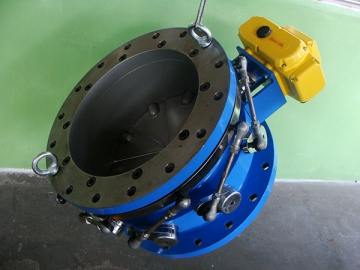

1. Aube directrice d’admission
L’aube directrice d’admission est montée à l'avant de la turbine de la soufflante. Sa fonction consiste non seulement à permettre l'adaptation de la capacité de la soufflante à 45% - 100%, mais aussi d’assurer que la soufflante centrifuge atteigne la plus grande efficacité dans une portée réglable, en particulier lorsque les paramètres de fonctionnement s'écartent des données de consigne (basse température ou basse pression).
L’ajustement peut être réglé en mode automatique ou manuel en cliquant sur l'écran tactile de la boîte de contrôle de la soufflante. En mode automatique, l’aube directrice d’admission est ajustée par l’opérateur électrique selon la consigne, après avoir reçu le signal en courant continu 4-20mA. La vanne est ajustée manuellement pendant l’opération manuelle ou l’état de maintenance. L'ajustement permet à la soufflante centrifuge mono-étagée de répondre aux exigences de débit dans des conditions réelles d'exploitation et d'atteindre une efficacité maximale.
2. Volute
La conception de volute mature accorde à notre produit une performance pneumatique fiable, un rendement élevé, et une efficacité multi variée de 85%.

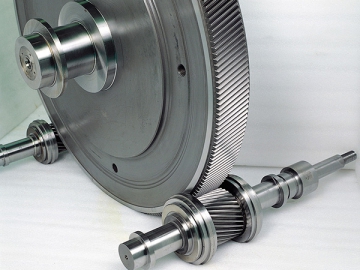

3. Engrenage multiplicateur
Le pignon et l'arbre sont en acier forgé, traités thermiquement et sont broyés correctement. Chaque vitesse critique horizontale se situe à ± 15% de la plage de vitesse normale. La vitesse de résonance de torsion est à ± 10% de la plage de vitesse normale. Toutes les pièces rotatives sont équilibrées dynamiquement.
L’engrenage multiplicateur est de type hélicoïdal à axe parallèle avec un petit engrenage intégral et un arbre de rotation. L’engrenage est en alliage d'acier à surface forgée et trempée. Il est rectifié avec précision, et offre un indice de service d’au moins 1,8.

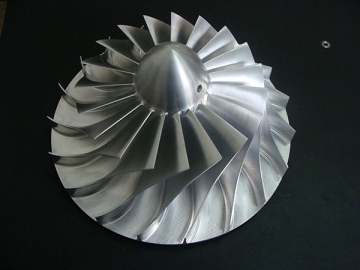

4. Turbine de haute efficacité
La courbe de la turbine est choisie en fonction des conditions de travail simulées sur ordinateur. Elle s’adapte mieux au fluage réel du gaz. Cependant, cela permet de réduire la déformation de l'aube provoquée par la force centrifuge, et d'améliorer l'efficacité et la stabilité.
La turbine est en alliage d'aluminium ou en acier inoxydable, avec un tracé ouvert plié vers l'arrière ( plus petit angle d'inclinaison de 6 degrés) et une surface finement usinée.
La turbine et l'arbre à grande vitesse adoptent une connexion internationale avancée. Avant la livraison, des tests d'équilibre dynamiques et de survitesse sont effectués pour assurer la haute performance de la soufflante centrifuge mono-étagée.

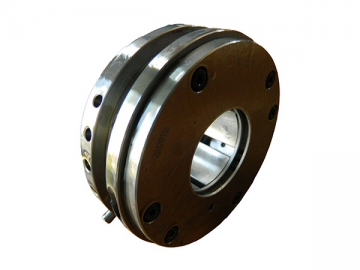

5. Palier
Nous adoptons le palier radial hydraulique et le palier de butée. Le palier radial de l'arbre d'entraînement est de type cylindrique et conique en quatre volets, tandis que le palier de butée est un palier porteur deux côtés avec cône et tuiles. Le palier radial à l'arbre de transmission multiplicateur est un palier basculant avec une surface métallique antifriction qui assure la stabilité du rotor par un nombre suffisant d'amortissement. Le palier radial et le palier de butée sont lubrifiés par pression pour fournir une épaisseur suffisante de film de lubrifiant, dans diverses conditions de fonctionnement.
6. Automatisation

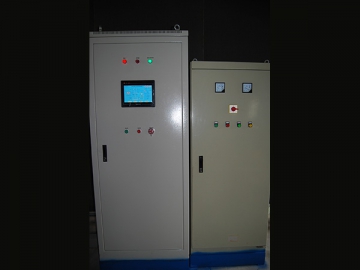

L'utilisation d’instrument intelligent auto-synchronisé ou de contrôleur logique programmable (PLC) et l'interface de conversation homme-machine pour le processus de fonctionnement tout entier permet le contrôle automatique et manuel du débit d'air.
Le système de contrôle de la soufflante centrifuge mono-étagée GS comprend: soufflante, boîte multiplicateur, moteur, station de lubrifiant, filtre d'entrée, vanne réglable pour allégement de l'air, vibration de l'arbre, système anti-pompage, etc. Il adopte le panneau de contrôle à affichage numérique et peut effectuer le contrôle complet et la régulation par logiciel correspondant. Cependant, il peut enregistrer diverses défaillances et les analyser intelligemment, et suggérer des causes de défaillance.
Les composants pivotants du système de contrôle automatique sont importés pour assurer la précision, la fiabilité et la facilité d'entretien du système de contrôle.
| Modèle | Pression | Capacité d’entrée d’air | Puissance |
| kpa | m3/min | KW | |
| | 50 | 100 | 110 |
| | 60 | 100 | 132 |
| | 70 | 100 | 160 |
| | 80 | 100 | 160 |
| | 90 | 100 | 200 |
| | 100 | 100 | 220 |
| | 50 | 120 | 132 |
| | 60 | 120 | 160 |
| | 70 | 120 | 185 |
| | 80 | 120 | 185 |
| | 90 | 120 | 200 |
| | 100 | 120 | 220 |
| | 50 | 140 | 160 |
| | 60 | 140 | 185 |
| | 70 | 140 | 200 |
| | 80 | 140 | 220 |
| | 90 | 140 | 250 |
| | 100 | 140 | 250 |
| | 50 | 160 | 185 |
| | 60 | 160 | 200 |
| | 70 | 160 | 220 |
| | 80 | 160 | 250 |
| | 90 | 160 | 280 |
| | 100 | 160 | 315 |
| | 50 | 180 | 200 |
| | 60 | 180 | 220 |
| | 70 | 180 | 250 |
| | 80 | 180 | 280 |
| | 90 | 180 | 315 |
| | 100 | 180 | 355 |
| Modèle | Pression | Capacité d’entrée d’air | Puissance |
| kpa | m3/min | KW | |
| | 50 | 210 | 250 |
| | 60 | 210 | 280 |
| | 70 | 210 | 315 |
| | 80 | 210 | 315 |
| | 90 | 210 | 355 |
| | 100 | 210 | 400 |
| | 50 | 250 | 280 |
| | 60 | 250 | 315 |
| | 70 | 250 | 355 |
| | 80 | 250 | 400 |
| | 90 | 250 | 450 |
| | 100 | 250 | 450 |
| | 50 | 300 | 355 |
| | 60 | 300 | 400 |
| | 70 | 300 | 400 |
| | 80 | 300 | 450 |
| | 90 | 300 | 500 |
| | 100 | 300 | 560 |
| | 50 | 350 | 355 |
| | 60 | 350 | 400 |
| | 70 | 350 | 400 |
| | 80 | 350 | 450 |
| | 90 | 350 | 500 |
| | 100 | 350 | 560 |
| | 50 | 400 | 450 |
| | 60 | 400 | 500 |
| | 70 | 400 | 560 |
| | 80 | 400 | 630 |
| | 90 | 400 | 710 |
| | 100 | 400 | 800 |
