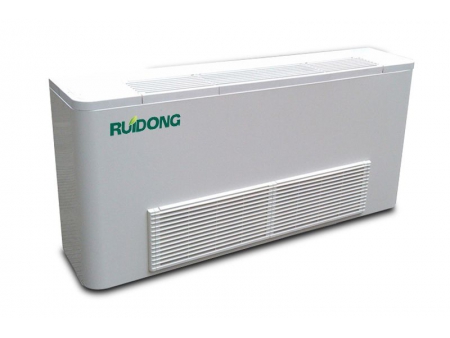

Ventilo-convecteur au sol

Demande de devis

À propos de: http://ruidonghvac.fr/3-2-floor-mounted-fan-coil-unit.html

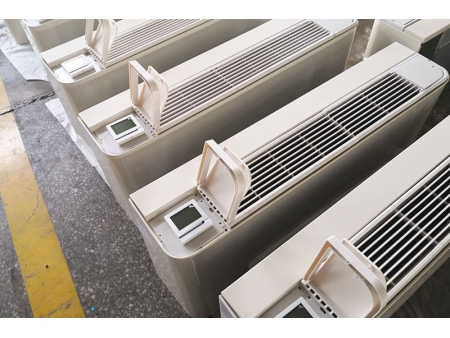

Les ventilo-convecteurs posés au sol sont fréquemment utilisés dans les hôtels, les restaurants, les usines, les hôpitaux, les galeries d'art, les centres commerciaux, etc.

Télécharger

Paramètres Techniques

Ventilo-convecteur de Type européen exposé

Type			2 Tubes 3 Rangées
Modèle			22	32	52	62	72	82	102	122	142	162	202
Débit d'air (m³/h)	H	(m³/h)	298	428	619	671	813	988	1058	1480	1560	1983	2250
	M		253	364	526	570	691	840	899	1258	1326	1686	1913
	L		194	278	402	436	528	642	688	962	1014	1298	1463
Capacité de refroidissement (W)	H	KW	1440	2060	2980	3500	4020	4500	5310	6870	7460	8610	10610
	M		1180	1690	2440	2870	3300	3690	4350	5630	6120	7060	8700
	L		910	1310	1890	2220	2550	2860	3370	4360	4740	5470	6740
Capacité de chauffage (W)	H	KW	2440	3403	5299	5763	6372	7812	9211	11290	12110	15580	17290
	M		2010	2810	4370	4750	5260	6440	7600	9320	9990	12860	14270
	L		1530	2130	3310	3600	3980	4880	5760	7060	7570	9740	1081
Ventilateur	Type		Aspiration centrifuge double
Ventilateur	Quantité		1	1	2	2	2	2	2	3	3	3	4
Puissance	Alimentation		220/1/50
Puissance	Entrée		27	32	42	55	72	80	91	125	151	161	168
Bobine	Rangées		3	3	3	3	3	3	3	3	3	3	3
Bobine	Pression de service		1.6Mpa
Taille du tuyau	Tuyau d'eau		DN20
Taille du tuyau	Tuyau de drainage		DN20
Débit d'eau	m³/h		0.25	0.37	0.52	0.6	0.7	0.76	0.93	1.23	1.33	1.5	1.85
D.P. de l'eau	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
Bruit dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
Poids net	(kg)		18	20	22	23	25	27	29	30	34	34	37

Ventilo-convecteur de Type européen exposé

Type			4 Tubes 3 1 Rangées
Modèle			22	32	52	62	72	82	102	122	142	162	202
Débit d'air (m³/h)	H	(m³/h)	289	415	600	650	788	957	1025	1434	1512	1922	2180
	M		245	353	510	553	670	814	871	1219	1285	1633	1853
	L		191	274	396	429	520	632	677	947	998	1268	1439
Capacité de refroidissement (W)	H	KW	1380	1980	2860	3360	3860	4320	5100	6600	7160	8270	10190
	M		1150	1640	2370	2790	3200	3590	4230	5470	5940	6860	8450
	L		900	1290	1860	2180	2510	2810	3310	4290	4660	5370	6620
Capacité de chauffage (W)	H	KW	1590	2270	3290	3860	4440	4970	5860	7580	8240	9510	11710
	M		1340	1910	2760	3250	3930	4170	4920	6370	6920	7980	9840
	L		1030	1480	2140	2510	2880	3230	3810	4930	5350	6180	7610
Ventilateur	Type		Aspiration centrifuge double
Ventilateur	Quantité		1	1	2	2	2	2	2	3	3	3	4
Puissance	Alimentation		220/1/50
Puissance	Entrée		35	41	53	69	94	103	117	156	187	201	210
Bobine	Rangées		3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1	3 1
Bobine	Pression de service		1.6Mpa
Taille du tuyau	Tuyau d'eau		DN20
Taille du tuyau	Tuyau de drainage		DN20
Débit d'eau	Refroidissement	m³/h	0.24	0.34	0.49	0.58	0.66	0.74	0.88	1.14	1.23	1.42	1.75
Débit d'eau	Chauffage	m³/h	0.13	0.18	0.23	0.3	0.32	0.37	0.45	0.53	0.6	0.75	0.98
D.P. de l'eau	kPa		5.2	12.3	9.3	12.4	16.8	21.6	32.5	32.5	20.5	28	44.5
Bruit dB(A)	H		33	34	36	37	39	43	44	44	46	47	49
	M		27	22	28	29	33	37	38	39	41	42	45
	L		22	23	24	24	27	29	30	32	32	32	34
Poids net	(kg)		20	22	24	26	28	30	32	33	37	37	42

Caractéristiques

Les possibilités d'installation comprennent des types verticaux et horizontaux, les têtes de tuyaux d'eau gauche et droite pouvant être changées en toute liberté. La réfrigération fonctionne localement avec 6 méthodes distinctes de déplacement du flux d'air.
L'électromoteur comprend un moteur de ventilateur à trois vitesses. Chaque moteur est équilibré en dynamique.
La tête de collecte est constituée de têtes de collecte en cuivre rainurées à l'intérieur et d'une vanne de vidange.
Le serpentin de refroidissement/chauffage fait appel à des tubes en cuivre et à une feuille d'aluminium hydrophile qui se dilatent parfaitement pour former un seul et même serpentin.
Le ventilateur d'extraction est un ventilateur centrifuge double qui fonctionne avec une turbine à vent avant, ce qui permet un débit d'air important et un niveau de bruit réduit.
Les pieds sont séparables du caisson afin de faciliter le transport et l'installation.
Un panneau de contrôle électronique fermé est raccordé à tous les fils, du même côté que le raccordement à l'eau.
