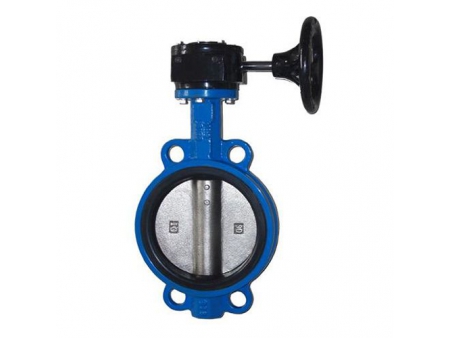

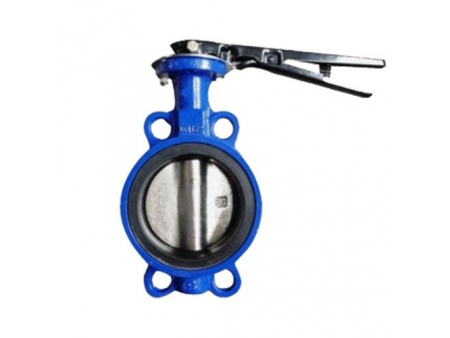

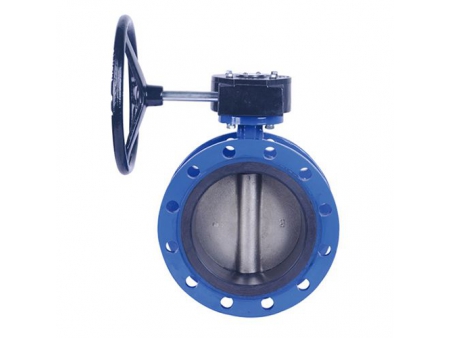

Diamètre (mm) : DN 50-DN 300 (type wafer)
Pression nominale : PN 0,6, PN 1,0
Capacité d'étanchéité (MPa) : PN 0.66-PN 1.1
Résistance du corps (MPa) : PN 0.9-PN 1.5

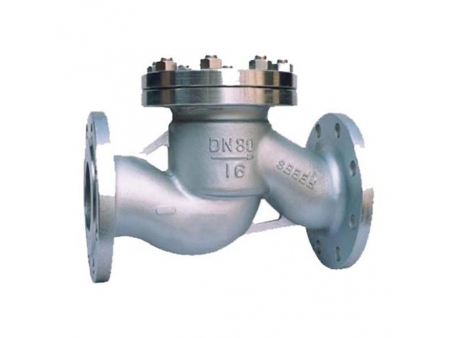

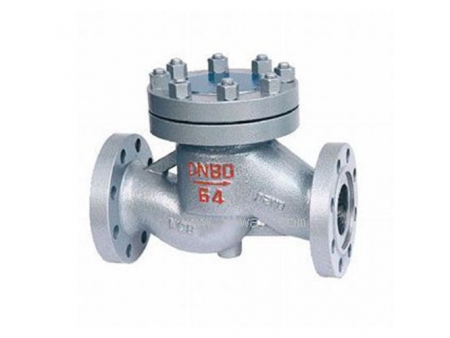

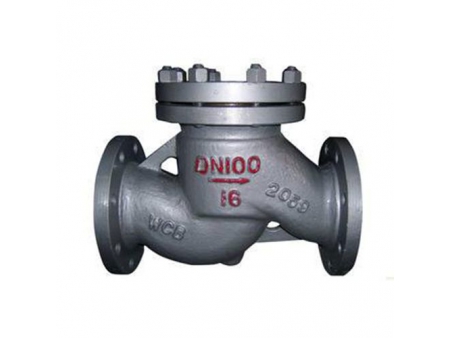

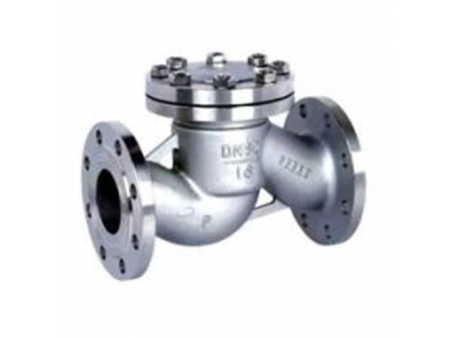

Plusieurs clapets de non-retour disponibles : clapet de non-retour à levage, clapet de non-retour à battant, clapet de non-retour à ressort.
Matériaux : A105, F5, F11, F22, 304, 304L, 316, 316L, LF2

Structure : acier au carbone WCB, laiton B62, acier inoxydable 304, acier inoxydable 316, acier inoxydable 316L ;

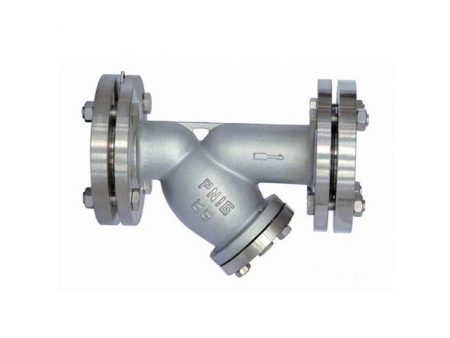

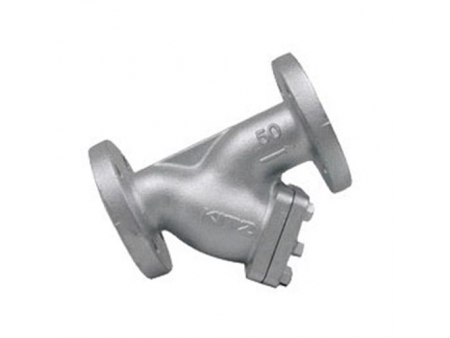

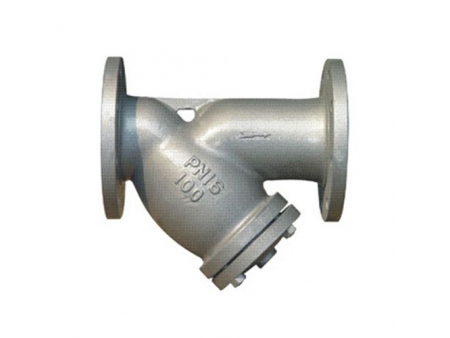

Cadre et maille du filtre : acier inoxydable 304, acier inoxydable 316, acier inoxydable 316L
Joint : amiante résistant à l'huile, caoutchouc nitrile, polytétrafluoroéthylène
Explosion : BS5501:IIA, IIB, IIC
Température : -30 °C-380 °C, -80 °C-450 °C
Pression nominale (MPa) : 0.6-5.0 (150 Lb-600 Lb)
Précision du filtre (μm) : 10-300

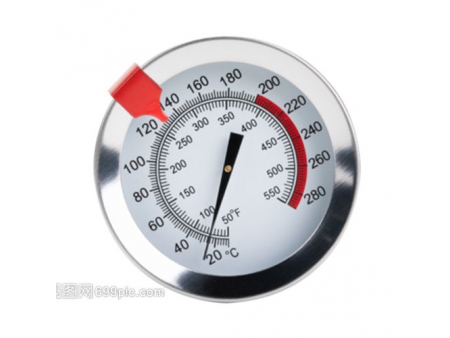

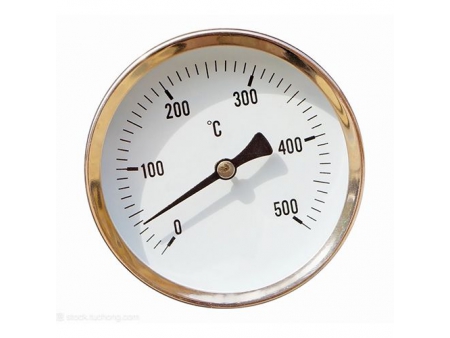

Notre thermomètre bimétallique se caractérise par son étanchéité et ses caractéristiques anti-vibrations. Il est robuste, sans mercure et facile à lire. Il est donc grandement utilisé dans de nombreuses industries, notamment l'industrie pétrolière, l'industrie chimique, l'industrie mécanique, l'industrie de la construction navale, l'industrie de l'énergie électrique, l'industrie textile et l'industrie de la teinture et de l'impression. En outre, il est aussi utilisé par plusieurs organisations scientifiques. Plusieurs types de thermomètres bimétalliques sont proposés pour répondre à vos diverses exigences de production. Le tuyau sur lequel ce thermomètre est monté est en acier inoxydable (1Gr18Ni9Ti et 316 Ti), capable de supporter une pression et une corrosion substantielles.

Nom : Thermomètre bi-métallique anti-vibration
Diamètre : 80 mm (personnalisable)
Plage de mesure : 0-650℃
Indice de protection IP : IP65
Tige de détection : acier inoxydable (304) (306 en option)
Précision : 1.5 %, 2 %

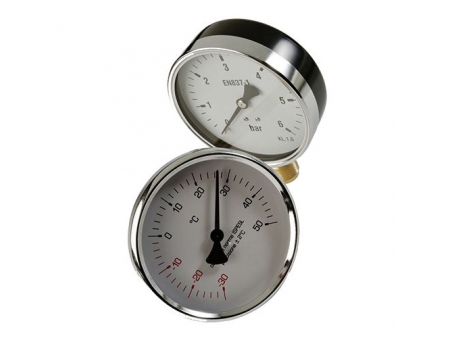

Modèle : Y-100
Diamètre : 100 mm
Classe de précision : 1.6
Température : -5~55°C
Matériau du corps : plastique pulvérisé de fer
Matériau de la tige : alliage de cuivre
Types de montage : raccord fileté
Type de filetage : M20*1.5, filetage non standard (ZG1/4, G1/4 3/8, ZG1/2, G1/2, NPT1/2)
Plage (MPa) : 0.1, 0.16, 0.25, 0.4, 0.6, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60

Caractéristiques

• Faible perte de pression
• Point d'action répétitif stable
• Résistance à la saleté
• Commutateur de débit rotatif
• Pièces mécaniques et électriques séparées

Les thermostats pour ventilo-convecteurs sont destinés à la régulation de la température dans les environnements industriels, commerciaux et domestiques. Les thermostats sont classés en deux groupes, notamment les thermostats mécaniques et les thermostats électroniques. La comparaison de la température intérieure avec la température de consigne permet de contrôler le ventilo-convecteur et la vanne électrique ou le registre électrique à l'extrémité du système de climatisation. Cela permet de réguler la température intérieure, de renforcer le confort de l'environnement et d'économiser de l'énergie.

Les joints flexibles des ventilo-convecteurs sont généralement désignés par les termes suivants : joints flexibles en caoutchouc, joints flexibles en caoutchouc, joints flexibles en caoutchouc, joints en caoutchouc à haute pression, amortisseurs en caoutchouc, compensateurs, etc.
Ils peuvent être catégorisés selon différentes normes.
Selon la méthode de connexion, on distingue trois types, à savoir le type à bride libre, le type à bride fixe et le type fileté ;
Selon la classification de la construction, on distingue la sphère simple, la sphère double, le réducteur, la sphère courbe et la plaque de pression d'air. 5 types de tubes, etc.

En phase de réfrigération, lorsque la température intérieure dépasse la température de consigne, le ventilo-convecteur fonctionne de manière automatique. La ligne d'ouverture de la vanne électrique à deux voies est alors connectée à la vanne électrique à deux voies pour être ouverte ; lorsque la température intérieure atteint ou est inférieure à la température définie, la vanne électrique à deux voies s'ouvre. La ligne de fermeture de la vanne à deux voies est connectée à la vanne électrique à deux voies pour être fermée.
En phase de chauffage, lorsque la température intérieure ne dépasse pas la valeur de consigne, le ventilo-convecteur fonctionne de manière automatique et la ligne d'ouverture de la vanne électrique à deux voies est connectée à la vanne électrique à deux voies pour être ouverte ; lorsque la température intérieure atteint ou dépasse la température définie, la ligne de fermeture de la vanne électrique à deux voies se connecte à la vanne électrique à deux voies pour être fermée.

Le système de contrôle de la température d'alimentation en air est constitué d'un capteur de température, d'un régulateur de température proportionnel intégral et d'une vanne électrique à trois voies. Il est monté dans le conduit d'alimentation en air et transmet le signal de température détecté au régulateur de température proportionnel intégral. Le régulateur de température proportionnel intégral assure le contrôle du conduit d'air. La valeur de détection du capteur de température du conduit d'air est sans cesse comparée à la valeur de consigne. Le signal est également émis en continu pour contrôler l'ouverture de la vanne de régulation électrique et la maintenir dans la plage de température définie.
