Système de conférence complètement numérique
Basé sur des technologies de contrôle numérique, le système de conférence complètement numérique de la série HT-9500 est flexible et fiable pour toutes sortes de conférence, petite/ moyenne / grande réunion. Le système est composé de: gestion de micro, suivi de vidéo automatique, enregistreur audio de conférence, vote, etc.
Le système de conférence complètement numérique de la série HT-9500 est aussi offert avec la fonction permettant d’accéder et de contrôle l’unité principale via un logiciel, ainsi l’opérateur peut gérer et contrôler facilement les procédures de conférence.
Les autres appareils périphériques tels que les ordinateurs, les panneaux de contrôle, les projecteurs et les haut-parleurs peuvent aussi être intégrés avec le système de conférence complètement numérique de la série HT-9500.

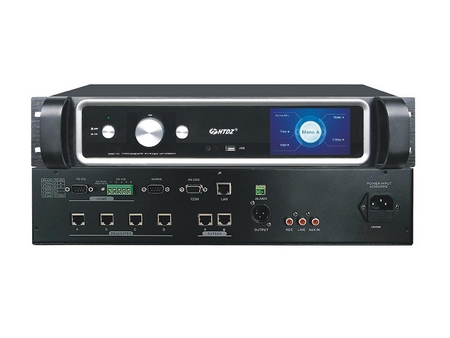

Unité principale de la conférence numrérique (CMU) HT-9500M
- HT-9500M
L’unité principale de conférence forme le noyau de la totalité du système de conférence. Elle offre une alimentation à toutes les unités de contribution et sert de composant clé de liaison du matériel du système au logiciel de contrôle. Le CMU adopte des techniques DSP tels que la suppression de rétroaction, l’élimination du bruit, le gain automatique, l’égalisation numérique. Elle est flexible et fiable pour tout type de conférence avec une petite / moyenne / grande réunion.
- Les câbles Cat6 FTP sont introduits pour la transmission de données et l’alimentation, pouvant supporter la transmission de message avec un service d’internet rapide de 100M. Ainsi, les signaux audio peuvent être livrés parfaitement à de longue distance.
- Une fréquence d’échantillonnage de 48kHz est supportée par le système.
- Afin d’assurer la clarté, la haute sensibilité, et la perfection de la qualité du son, CMU a un CPU de haute performance intégré. Les technologies DSP de haute vitesse 32 bit, la suppression de rétroaction, l’élimination de bruit, le gain automatique et l’égalisation numérique sont disponibles.
- Un contrôle de suivi vidéo et un processeur de vote intégrés, une matrice de commutation à haute définition sont disponibles pour le traçage de vidéo automatique avec une matrice vidéo HD.
- Le CMU a un USB intégré, permettant de réaliser l’enregistrement et la surveillance.
- Différents types d’interface tels qu’Ethernet, RS422 et RS232 peuvent répondre aux différentes exigences des différents appareils.
- Trois modes sont disponibles, REQUEST (1-4), LIMIT (1-4), et FIFO (1-4). Ils supportent la fonction de synchronisation de la parole.
- Les fonctions de conférence multiple peuvent être réalisées quand le CMU est connecté à l’ordinateur.
- Les produits compatibles Dante DCN-9500M (En option)
- Capacité du Microphone: ≤320
- Fréquence de réponse: 20Hz-20KHz SNR: >80dB T.H.D: <0.05%
- Alimentation: 230V AC 50/60Hz
- Sortie audio: 18dBu balanced
- Tension de sortie: 24VDC
- Interface de contrôle PIN, D-type (Femelle), connexion du système de contrôle central (RS232C)
- Ethernet RJ45, connexion à l’ordi, RS422 connexion à un camera dôme à vitesse.
- Consommation de puissance max.: 300W
- Connexion: câble Ethernet Cat6 FTP
- Prises du système: RJ45x4
- Dimensions: 483x360 x 88 mm，2 U rack 19”
- Poids net: 7.6kg

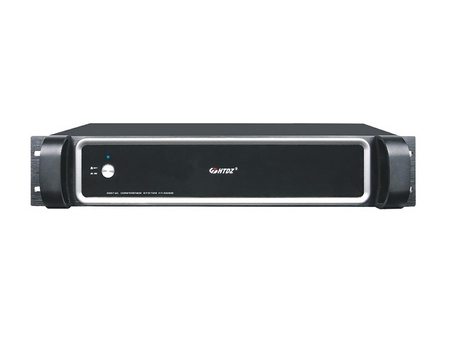

Unité d’extension de conférence numérique HT-9500E
- HT-9500E
Avec l’unité d’extension de conférence, le système peut supporter plus de microphones.
- Alimentation: 230V AC 50/60Hz
- Tension de sortie: 24VDC
- Consommation de puissance max.:300W
- Connexion: câble Ethernet Cat6 FTP
- Prises de sortie: RJ45x4
- Dimensions: 483x 360 x88 mm, 2U rack 19”
- Poids net: 7.2kg

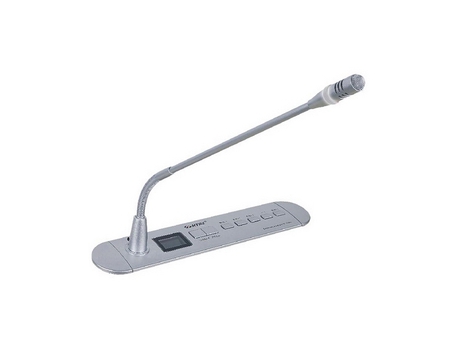

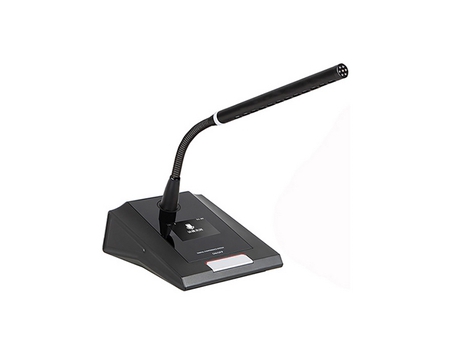

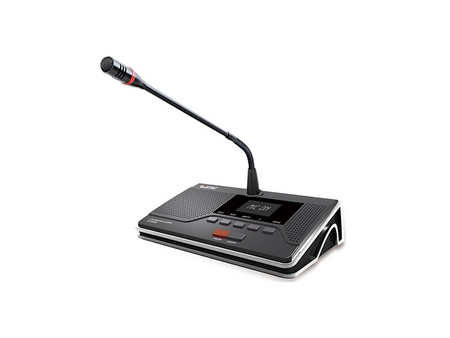

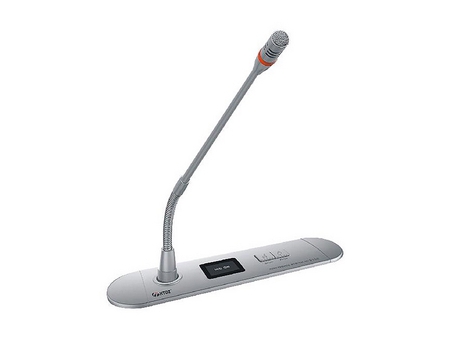

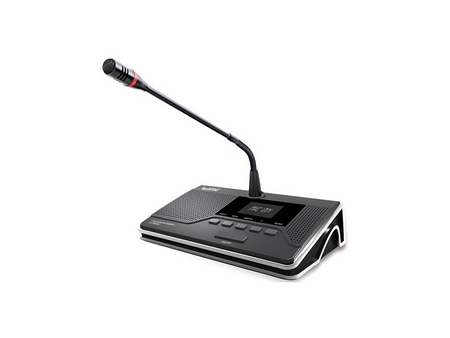

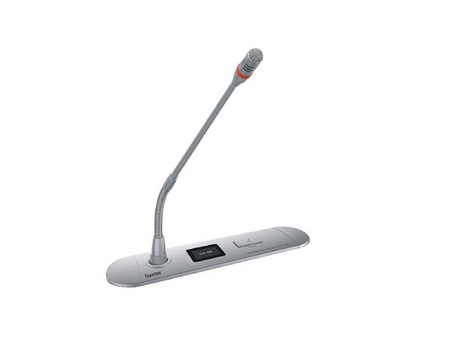

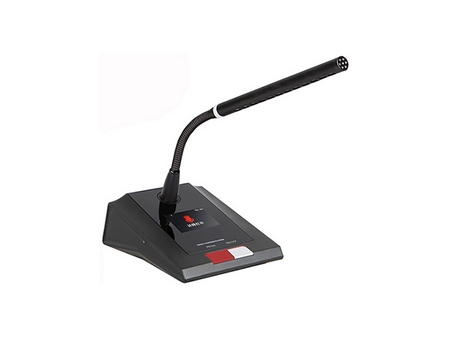

Unité de microphone de conférence numérique HT-9200c/d, HT-9210c/d, KT-Q220c/d, HT-9500c/d, KT-9510c/d
- HT-9200c
- HT-9200d
- HT-9210c
- HT-9210d
- HT-9220c
- HT-9220d
- HT-9500c
- HT-9500d
- HT-9510c
- HT-9510d
Le microphone de conférence est le nom commun pour décrire l’unité utilisée par les participants pour participer à une conférence. Le terme est composé du président et des délégués.
- Fréquence de réponse: 40Hz-16Khz
- Connexion: câble Ethernet Cat6 FTP
- Interface de connexion: RJ45x2
- Type: microphone condenseur electret unidirectionnel
- Sensibilité: -44dB±2dB
- Directivité: > 20dB (1 kHz)
- Bruit équivalent: 20 dBA(SPL) SPL Max.: 125dB (THD<3%)
- Micro col de cygne: HT-9500P1:30 cm; HT-9500P2:42 cm
| Modème | Installation | Fonction | MPC |
| HT-9200c/d | Table de bureau | Dis/Vid | 2.2W |
| HT-9210c/d | Encastré | Dis/Vid | 2.2W |
| HT-9220c/d | Encastré | Dis/Vid/Vote/SPK | 2.5W |
| HT-9500c/d | Table de bureau | Dis/Vid/Vote/SPK | 2.5W |
| HT-9510c/d | Table de bureau | Dis/Vid/SPK | 2.5W |

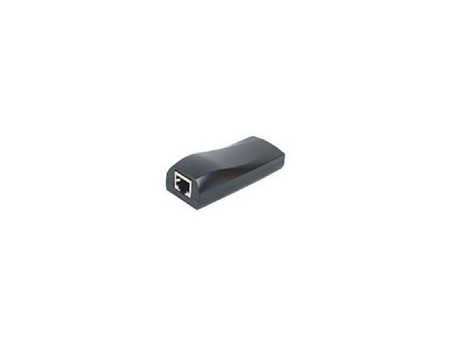

Terminal de conférence numérique HT-ZD01
- HT-ZD01
Pour le système de conférence numérique, le dernier micro de chaque prise Ethernet doit être connecté à un terminal.

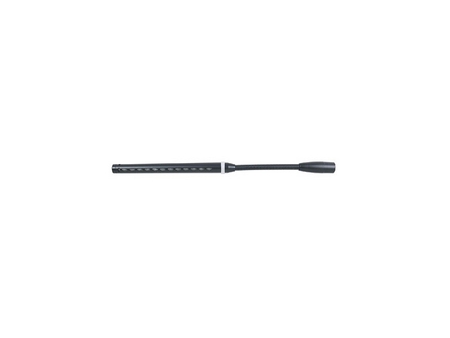

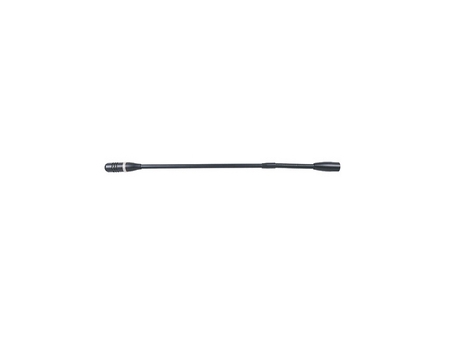

Microphone col de cygne HT-9500P1, HT-9500P2
Câble Ethernet Cat6
Le câble Ethernet Cat6 FTP est impliqué dans la connexion des appareils du système de connexion. Plus de types avec des longueurs différents sont disponibles.
- Unité principale de conférence numérique HT-9500M
- Unité principale de conférence numérique (Dante) DCN-9500M
- Unité d’extension numérique HT-9500E
- Microphone du président HT-9200c/HT-9210c/HT-9220c/HT-9500c/HT-9510c
- Microphone des délégués HT-9200d/HT-9210d/HT-9220d/HT-9500d/HT-9510d
- Terminal de conférence HT-ZD01
- Câble d’extension Cat6 FTP XX mètres HT-CAT6/XXM
- Matrice hybride HD HT-HD0401S
- Microphone col de cygne HT-9500P1/HT-9500P2
