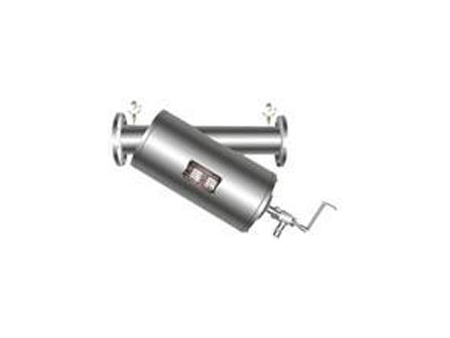

Crépine de pipeline

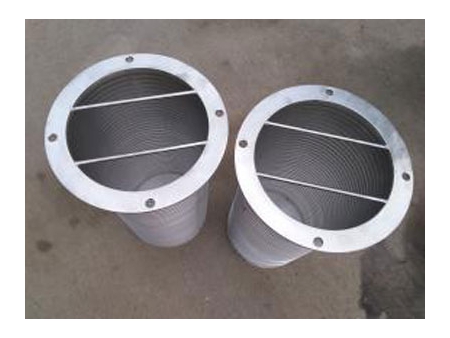

La crépine de pipeline ou crépine de canalisation est un filtre de grande fiabilité et performance avec un fonctionnement et un entretien faciles et pratiques. Elle est appliquée dans l'élimination des huiles et eaux usées, la filtration de l'eau recirculée, le recyclage des émulsions, le système d'eau de coulée continue, le système d'eau de haut fourneau, le système d'eau à haute pression pour le détartrage, etc. Economique et robuste, ce système de filtration de l'eau de canalisation est utilisé dans plusieurs domaines, notamment dans la métallurgie, l'industrie chimique, le génie pétrochimique, la fabrication du papier, la médecine, l'alimentation, les mines, l'électricité, l'approvisionnement en eau municipale, etc. Le panier de la crépine du pipeline est facile à démonter, nettoyer et réinstaller. Sa conception globale simplifie les opérations de maintenance et réduit le temps d'arrêt du système.

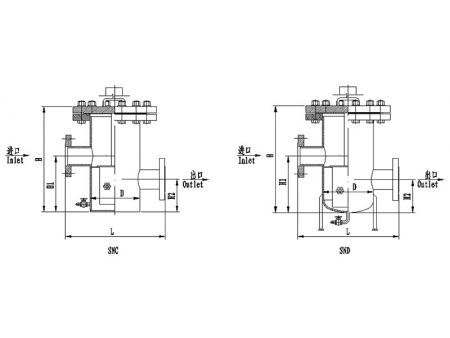

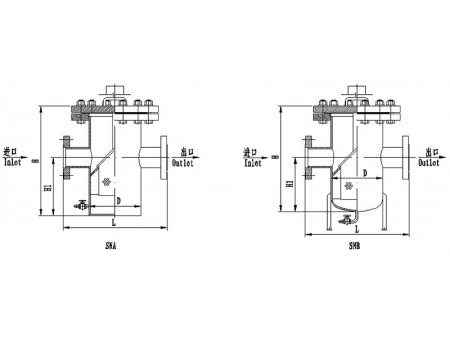

| Diamètre nominal DN | H | H1 | H2 | L | D | Évacuation de l'eau | Zone de filtration effective | ||||
| SNA | SNB | SNC | SND | SNC | SND | ||||||
| 40 | 300 | 180 | 220 | 120 | 260 | 108 | R1/2" | 0.005718 | |||
| 50 | 300 | 180 | 220 | 120 | 260 | 133 | R1/2" | 0.005718 | |||
| 65 | 360 | 220 | 270 | 160 | 330 | 133 | R1/2" | 0.009613 | |||
| 80 | 400 | 260 | 320 | 180 | 340 | 159 | R1/2" | 0.01539 | |||
| 100 | 470 | 310 | 390 | 220 | 400 | 219 | R3/4" | 0.02464 | |||
| 150 | 620 | 430 | 530 | 310 | 500 | 273 | R3/4" | 0.04866 | |||
| 200 | 780 | 530 | 540 | 670 | 670 | 390 | 230 | 560 | 325 | R3/4" | 0.07858 |
| 250 | 930 | 640 | 650 | 800 | 800 | 480 | 270 | 660 | 426 | R3/4" | 0.12005 |
| 300 | 1200 | 840 | 860 | 1040 | 1040 | 640 | 320 | 750 | 478 | R3/4" | 0.16337 |
| 350 | 1380 | 1010 | 1220 | 370 | 500 | R1" | 0.2225 | ||||
| 400 | 1550 | 1150 | 1300 | 400 | 550 | R1" | 0.2916 | ||||
| 450 | 1750 | 1310 | 1580 | 440 | 600 | R1" | 0.3642 | ||||
| 500 | 1910 | 1440 | 1740 | 470 | 700 | R1" | 0.4587 | ||||
