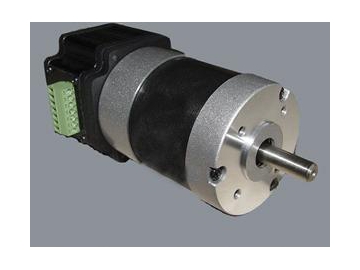

Moteur sans balais 42mm avec pilote interne
Le moteur sans balais 42mm avec pilote interne adopte une petite taille et une grande capacité. Il dispose de commande d'exécution avant et arrière, de vitesse de signal de sortie, de régulation de vitesse et d'autres fonctions.
Applications
Industrie automobile: filtre à air de voiture d’ingénierie
Secteur de l'automatisation industrielle: portes automatiques
Industrie d'appareils ménagers: sèche-cheveux, machine à traire
Industrie des instruments scientifiques: détecteur de gaz de mine, détecteur pour environnement
Industrie médicale: analyseur biochimique, analyseur d'hématologie, centrifugeuse
Autres: industrie de correction optique, etc.
| Mode de connexion de l'enroulement | Triangle |
| Angle de distribution Hall | Angle électrique 120 degrés |
| Ovalisation de l'arbre | 0.025mm |
| Lecture radiale | 0.02mm à 450g |
| Lecture d'extrémité | 0.08mm à 450g |
| Force radiale maximale | 10N à 10mm à partir de la bride |
| Force axiale maximale | 10N |
| Catégorie d'isolation | Classe B |
| Rigidité diélectrique | 500V DC par minute |
| Résistance d'isolation | 100MΩ Min., 500V DC |
| Modèle | FL42BLS01-IE | FL42BLS02-IE | FL42BLS03-IE | FL42BLS04-IE |
| Nombre de pôles | 8 | |||
| Nombre de phases | 3 | |||
| Tension nominale V DC | 24 | |||
| Vitesse nominale RPM | 4000 | |||
| Couple nominal N·m | 0.0625 | 0.125 | 0.185 | 0.25 |
| Puissance nominale W | 26 | 52.5 | 77.5 | 105 |
| Couple de crête mN·m | 0.19 | 0.38 | 0.56 | 0.75 |
| Courant de crête A | 5.4 | 10.6 | 15.5 | 20 |
| Résistance de phase Ω | 1.8 | 0.8 | 0.8 | 0.54 |
| Inductance de phase mH | 2.6 | 1.2 | 0.8 | 0.54 |
| Couple constant | 0.035 | 0.0355 | 0.036 | 0.0376 |
| EMF arrière constant V/KRPM | 2.45 | 2.71 | 2.74 | 2.62 |
| Inertie du rotor g·cm2 | 24 | 48 | 72 | 96 |
| Longueur du corps L mm | 76 | 96 | 116 | 135 |
| Poids Kg | 0.45 | 0.60 | 0.75 | 0.95 |
