Testeur de charge statique
Ce testeur est utilisé pour déterminer la valeur d’affaissement de la plate-forme sous la charge statique, afin d’évaluer la capacité portante et la déformation de la plate-forme.
Il est adapté pour surveiller la qualité de la construction de fondations de voies ferrées, autoroutes, aéroports, transports urbains, ports, terminaux et bâtiments industriels et civils soumis à des charges statiques.
Après que le sol a été chargé et déchargé pour la première fois à travers la plaque porteuse circulaire et le dispositif de chargement, la deuxième charge est effectuée et la contrainte mesurée σ de la plaque porteuse et la valeur de tassement centrale correspondante S de la plaque porteuse sont utilisés pour calculer les valeurs des modules de déformation Ev2 et Ev2 / Ev1.
Caractéristiques
Les capteurs et certains composantes sont importés, avec une grande précision de test et des données de test plus fiables;
Le cylindre d’huile et la pompe manuelle importés de l’étranger, réalisent des performances de contrôle de pression et de stabilisation de tension exceptionnelles;
Le dispositif d’acquisition de déplacement adopte des matériaux lourds et une conception de support à trois points, qui a de fortes capacités antisismiques et coupe-vent pour assurer des données précises;
Affichage LCD en interface anglaise, avec rétro-éclairage, il a une meilleure visibilité dans divers environnements.
Ev1, Ev2 and Ev2 / Ev1 sont automatiquement calculés et affichent la courbe.
L'unité principale portable est équipée d'une mini-imprimante Bluetooth et directement imprimée sur place pour garantir que les résultats des tests sont précis et objectifs.
L'interface de transmission USB est pratique pour la connexion avec l'ordinateur.
La fonction d'invite vocale rend l'opération plus pratique.
| Champ d’application | Types de sol d’application | Différents types de charges mixtes sol et terre-roche dont la granulométrie ne dépasse pas 1/4 du diamètre de la plaque d'appui |
| Profondeur d'influence du test | ～500mm | |
| Environnement de travail | Temp. -10℃~40℃ humidité ＜90%HR | |
| Unité principale portable | Dimensions | Taille de l'écran：3 inch Dimensions：100×205×40mm Poids：0.8kg |
| Capacité de stockage | 400 données de test de groupe | |
| Méthode de transmission des données | Câble de transmission | |
| Alimentation | Batterie au lithium de grande capacité, le temps de travail est supérieur à 18 heures | |
| Affichage | Écran de l'unité principale portable, basculer l'affichage entre l'interface chinoise et anglaise | |
| Mini imprimante | Connexion | Impression Bluetooth sans fil |
| Capteur | Gamme de capteurs de pression | 100kN |
| Gamme de capteurs de déplacement | 25mm， résolution 0.01mm | |
| Dispositif d'acquisition de données | Plaque de chargement | Diamètre：300mm Epaisseur：25mm Poids：environs 17.5kg |
| Dispositif de chargement | Pompe hydraulique：capacité 100kN tuyau haute pression: longueur 2m Tige d'extension de cylindre de pression enfichable： 1×40mm，1×90mm，1×120mm，1×160mm，2×60mm | |
| Dispositif de test de tassement | Cadre de support à trois points (avec bras de levier rotatif et rétractable, base réglable) Dimensions: environs 2320 × 570 × 420 mm (LxlxH) Poids: environs 12,5 kg | |
| Taille du paquet | Unité principale | Matériau: Plastiques techniques Dimensions: environs 470 × 360 × 170 mm Poids: environs 7,0 kg |
| Cas d'emballage 1 | Matériau: Alliage d'aluminium Dimensions: environs 1410 × 510 × 260 mm Poids: environs 72 kg | |
| Package case 2 | Matériau: alliage d'aluminium Dimensions: environs 1270 × 440 × 230 mm Poids: environs 32 kg |

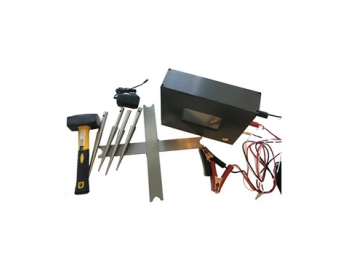

La jauge de densité du sol est utilisée pour mesurer les propriétés physiques du sol compacté des fondations et des fondations. Il s’agit d’un instrument portable alimenté par batterie qui peut être utilisé n’importe où dans le monde sans problèmes liés à la sûreté nucléaire. La densité sèche ou humide, la teneur en eau et le pourcentage de compactage peuvent être mesurés et affichés sur le site.
Il est conforme à la norme ASTM D7698.
| Précision de la densité sèche | À moins de 3% du test standard |
| Capacité de compactage typique du sol | champ de sol de compactage standard |
| Précision de la teneur en humidité | À moins de 2% du test standard |
| Profondeur de mesure | 30cm |
| Température ambiante pour le fonctionnement | -10-50ºC |
| Humidité de fonctionnement | 0-90% |
| Puissance | 12V, lithium battery |
| Durée de vie de la batterie | 12V, batterie au lithium entièrement chargé pendant 8 heures environ |
| Précision du GPS | 3M |
| Dimensions | 350mm * 230mm * 40mm |
| Poids net | 2kg |
| Attachement | 3kg |

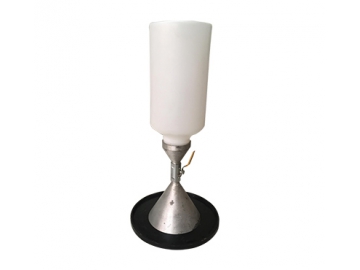

Le cône de densité de sable est utilisé pour déterminer la densité du sol de sable et de gravier dans le site. Il est composé d’un pichet de sable, de cônes, d’une valve et d’un sous-sol.
| Bac à sable | 4 L avec filetage |
| Dimensions | 300 x 300 x 445mm (L x l x H) |

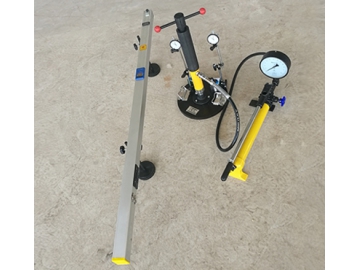

Le test de roulement de plaque est utilisé dans les terrassements et les fondations de sol pour évaluer la composition et la déformabilité du sol qui en résulte. Cela donne une indication de la capacité de charge totale du sol testé.
Egalement utilisé dans l’ingénierie de la construction routière.
- Diamètre de la plaque de chargement: 300mm
- Plage de chargement du cric de levage: 0 ~ 32T
- Course du cric de levage: 120mm
- Mesure de la portée du pont : 3000mm
- Pression nominale de la pompe à huile manuellement: 70Mpa
- Plage de test de stress: 0 ~ 60Mpa
