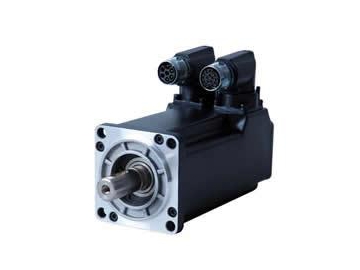

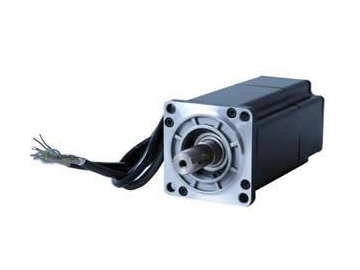

Servomoteur AC 60mm
Nous possédons des droits de propriété intellectuelle sur le servomoteur AC de série SMH60. Ce produit adopte un matériau à aimants permanents rare de haute performance. Il présente de nombreux avantages tels que la faible inertie, la puissance volumique élevée, la forte capacité de surcharge, la faible ondulation du couple, le faible bruit, la belle apparence, etc.
Spécifications| Modèle | SMH60-203026xxL SMH60-203026xxC SMH60-203026xxM | SMH60-403026xxL SMH60-403026xxC SMH60-403026xxM | |
| Puissance nominale Pn (W) | 200 | 400 | |
| Couple nominal Tn (N·m) | 0.64 | 1.27 | |
| Vitesse nominale nn (rpm) | 3000 | 3000 | |
| Courant nominal In (A) | 1.6 | 3.1 | |
| Tension de liaison DC UDC (V) | 300 | 300 | |
| Couple maximal Tm (N·m) | 1.92 | 3.81 | |
| Courant maximal Im (A) | 4.8 | 9.3 | |
| Couple en arrêt Ts (N·m) | 0.7 | 1.4 | |
| Courant en arrêt Is (A) | 1.8 | 3.41 | |
| Tension constante Ke (V/krpm) | 29 | 29 | |
| Couple constant Kt (Nm/A) | 0.48 | 0.48 | |
| Résistance de ligne RL (Ω) | 8.02 | 3.52 | |
| Inductance de ligne LL (mH) | 16.3 | 7.8 | |
| Durée électrique constante τe (ms) | 2.03 | 2.22 | |
| Durée mécanique constante τm (ms) | 2.26 | 1.35 | |
| Inertie du rotor J m (kg·cm2) | 0.375 | 0.51 | |
| Nombre de pôles | 6 | 6 | |
| Tension maximale de levage du/dt (kV/μ s) | 8 | 8 | |
| Classe d'isolation | F | F | |
| Force radiale maximale Fr (N) | 180 | 180 | |
| Force axiale maximale Fa (N) | 90 | 90 | |
| Poids (Kg) | 1.3 | 1.8 | |
| Dispositif de rétroaction de position | 2500p/rotation codeur incrémental ou résolveur (sin-cos) | ||
| Capteur de température | NA | ||
| Méthode de refroidissement | Entièrement clos, auto refroidi | ||
| Niveau de protection | IP65, étanchéité de l'arbre IP54 | ||
| Conditions ambiantes | Température | -20℃~40℃ | |
| Humidité | En dessous de 90%RH (aucune condensation) | ||
| Environnement | Sans corrosion, gaz inflammable, gouttes d'huile et poussière | ||
| Installation en altitude | Maxi.4000m Au dessus de 1000m, puissance diminue de 1.5% à chaque 100m | ||
| Conditions nominales | Montage | Plaque de dissipation thermique en aluminium anodisé 255mm × 255mm × 6mm | |
| Température | Lorsque la température ambiante est de 40 ℃, la hausse de température du boîtier est de 60K. | ||
Caractéristiques
1. Ce servomoteur AC rentable adopte une conception d'onde sinusoïdale triphasée et un excellent fonctionnement à basse vitesse.
2. La classe de l'isolation atteint le niveau F. Il est équipé d'un limiteur de température.
3. Un codeur incrémental ou photoélectrique absolu peut être utilisé. Le transformateur rotatif est facultatif.
4. La classe de protection du servomoteur AC est IP65, ce qui lui permet de s'adapter à des environnements difficiles.
5. En outre, nous adoptons une installation verticale flexible pour notre servomoteur AC.
