Ventilateur centrifuge
Détails techniques

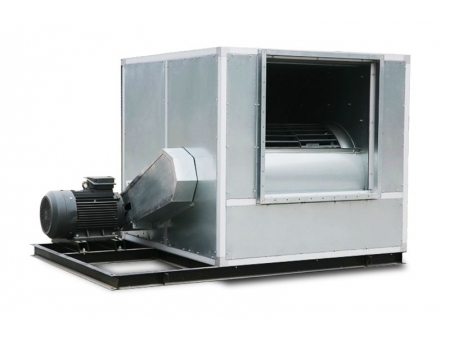

Ce ventilateur centrifuge 4-72 émet peu de bruit et est très efficace sur pression basse ou moyenne. La turbine comporte dix ailettes incurvées vers l'arrière, un panneau avant en arc et un panneau arrière plat. Ce ventilateur industriel présente d'excellentes performances aérodynamiques et est principalement utilisé pour effectuer le dépoussiérage de ventilation en usine.

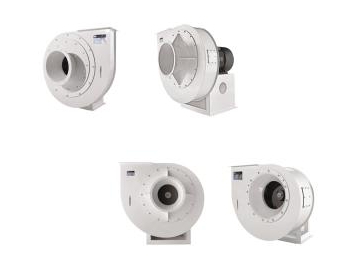

Pour les ventilateurs centrifuges de série 6-30, 6-23, 6-41 et TY, ces quatre modèle sont communément utilisés en usine à céréales et usines alimentaires pour transporter des matériaux sous forme poudreuse à l'aide d'un système pneumatique. Ils sont également utiles en génie chimique et pharmaceutique.
| Modèle | Volume d'air (m³) | Pression d'ai (mmH2O) | Puissance (kW) | Principale utilisation |
| | 1000-19400 | 55-401 | 1.1-18.5 | Ventilation et dépoussiérage |
| | 9100-17720 | 201-334 | 15 | |
| | 1860-14145 | 311-994 | 2.2-45 | Matériel de levage, convoyeur horizontal |
| | 14000-23000 | 650-1020 | 55-75 | |
| | 1300-3512 | 344-530 | 3-5.5 | |
| | 9550-21000 | 856-1157 | 37-75 | |
| | 1800-3045 | 78-193 | 1.1-1.5 |
1. Solidité de la structure
Le corps de la machine est fabriqué en tôle d'acier de haute qualité et le rotor est de norme de qualité d'équilibre dynamique G6.3. La stabilité du mécanisme est également assurée par un support anti-vibrations en caoutchouc situé sous le socle de l'appareil.
2. Sécurité
Notre ventilateur à différence de pression utilise un moteur de série Y2 avec un indice de protection IP54.
3. Faibles coûts d'entretien
En raison de la qualité du palier de moteur fourni par SKF, peu d'entretien est nécessaire.
Ce ventilateur centrifuge est divisé en plusieurs modèles en fonction du niveau de pression :
a. Basse pression : La pression générée est inférieure ou égale à 100 millimètres d'eau.
b. Moyenne pression : La pression générée est dans l'ordre des 100 à 300 millimètres d'eau.
c. Haute pression : La pression générée est dans l'ordre des 300 à 1500 millimètres d'eau.
