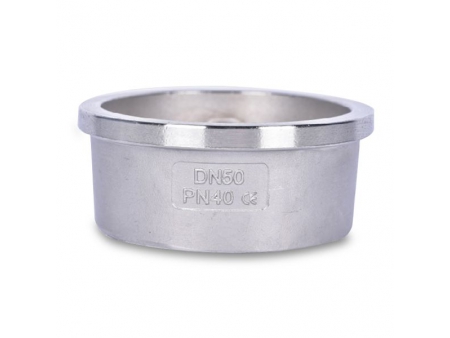

Clapet anti-retour wafer simple battant / Clapet anti-retour à disque / Clapet de non-retour simple battant
Demande de devis
Le clapet anti-retour simple battant est un dispositif de régulation de débit simple, compact et à ouverture et fermeture rapides et fiables. Il peut être appliqué à de multiples systèmes de canalisations de transport de fluides et dispose d'une fonction de retenue pour empêcher les retours d'eau.
Applications
Le clapet anti-retour à disque unique ou clapet de non-retour simple battant est destiné aux systèmes d'adduction d'eau, aux systèmes de canalisation d'eau de mer, aux systèmes de canalisation de gaz, aux systèmes de canalisation d'adduction de gaz à haute température et à haute pression et aux systèmes de transport d'acides et de bases faibles.
Informations de base
- Gamme de taille
- DN50-DN600
- Plage de température T
- 0-100℃
- Pression de fonctionnement maximale admissible PN
- 1.0-4.0Mpa
- Pression nominale
- 1.5-6.0Mpa (Coque)
1.1-4.4Mpa (Joint)
- Fluides applicables
- Eau chaude, eau douce, eau de mer, air, etc.
Matériaux
| No. | Partie | Matériau |
| 1 | Corps de vanne | CF8, CF8M |
| 2 | Disque de vanne | CF8, CF8M |
| 3 | Siège de vanne | EPDM, NBR, Fluoroélastomère |
| 4 | Joint torique de suspension | CF8 |
Spécifications
| Taille | L | ØD1 | ØD | ||||
| 1.0/1.6Mpa | 2.5/4.0Mpa | 1.0Mpa | 1.6Mpa | 2.5Mpa | 4.0Mpa | ||
| DN50 | 15 | 19 | 25 | 104 | 104 | 109 | 109 |
| DN65 | 15 | 19 | 38 | 125 | 125 | 129 | 129 |
| DN80 | 16 | 19 | 46 | 140 | 140 | 144 | 144 |
| DN100 | 16 | 19 | 72 | 160 | 160 | 170 | 170 |
| DN125 | 17 | 19 | 95 | 185 | 185 | 196 | 196 |
| DN150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| DN200 | 26 | 29 | 140 | 270 | 270 | 286 | 293 |
| DN250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| DN300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| DN350 | 38 | 45 | 263 | 440 | 446 | 460 | 477 |
| DN400 | 48 | 55 | 305 | 491 | 495 | 517 | 549 |
| DN450 | 48 | 60 | 356 | 541 | 588 | 567 | 574 |
| DN500 | 58 | 70 | 406 | 596 | 620 | 622 | 626 |
| DN600 | 68 | 78 | 482 | 698 | 732 | 734 | 745 |
Certifications
| Article | Norme |
| Conception et fabrication | GB12238-89 |
| Dimension face à face | GB12221-2005 |
| Raccordement de la bride | GB9113-2000 |
| Test de vanne | GB/T13927-92 |
| Exigences en matière d'alimentation des vannes | GB12220-89 |
