Connecteur séparable équerre blindé 24kv 250A KLJC-4

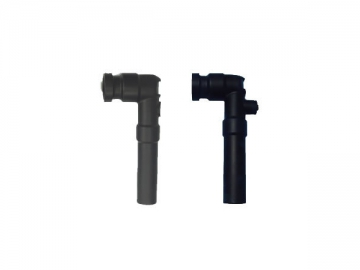

Description
Le connecteur séparable équerre blindé 24kv 250A KLJC-4 avec trois couches, par exemple une couche blindée interne, une couche blindée externe et une couche isolante. Composé de caoutchouc de silicone par coulage à injection, ce connecteur est composé avec une unité de contrôle de tension de forme géométrique, tactile et complètement isolée.
Ce connecteur séparable équerre blindé peut être conçu avec ou sans point de test. Une technologie d’installation à extrusion est adoptée pour un effet d’étanchéité parfait. De plus, la surface interne de ce produit est revêtue avec une graisse silicone spécialisée qui facilite grandement l’installation.
Application
1. Ce connecteur séparable équerre blindé 24kv 250A KLJC-4 est bien adéquat pour un câble XLPE aluminium simple conducteur ou triple conducteur 24KV. La zone de section du conducteur de câble est de 25 à 120mm2.
2. Les câbles extrudés avec une couche de semi conduction pour le blindage sont aussi applicable.
3. Vous pouvez aussi appliquer ce connecteur séparable équerre blindé à des installations électriques telles qu’un transformateur, une unité d’électricité réseau, un poste électrique à cabine et d’autres équipements électriques.
Normes de références
1. Propriété électrique: IEC60502, GB/T12706
2. Standard: EN50180, EN50181, DIN 47636
Structure

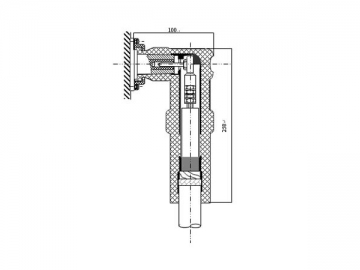

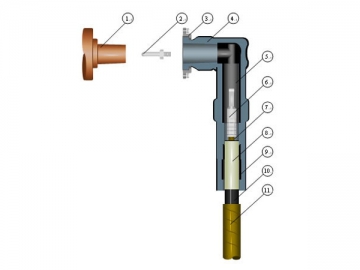

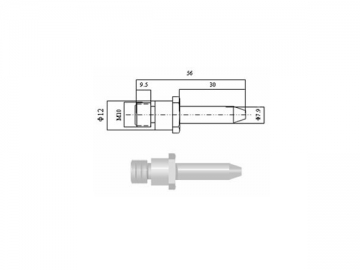

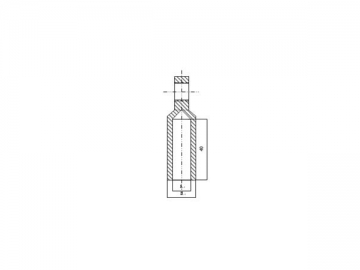

| 1 | Manchon 250A |
| 2 | Prise métallique |
| 3 | Bride fixe |
| 4 | Coupleur |
| 5 | Tube blindé interne |
| 6 | Extrémité |
| 7 | Conducteur |
| 8 | Isolation de base |
| 9 | Unité de contrôle de tension |
| 10 | Couche conductrice |
| 11 | Bande de blindage |
| Article | Unité | Index |
| Dureté | ° | 50 |
| Constante diélectrique | ε | 2.9 |
| Résistance à la traction | MPa | ≥6 |
| Résistance aux déchirures | KN/m | ≥15 |
| Allongement à la rupture | % | ≥350 |
| Zone de section de conducteur(mm2) | Numéro d’article | Gamme de diamètre d’isolation (mm) | |
| Min. | Max. | ||
| 25, 35, 50 | KLJC-4-1 | 16.00 | 20.00 |
| 70, 95, 120 | KLJC-4-2 | 19.50 | 24.50 |
| Article | Unité | Index |
| Tension nominale | kV | 24 |
| Courant nominal | A | 250 |
| Fréquence nominale | Hz | 50 |
| Tension de tenue de fréquence électrique 5-minute | kV | 39 |
| Déchargement partiel | PC/15kV | ≤10 |
| Test de tension d’impulsion | kV | 95 |
| Test de tension de support DC pendant 15 minutes | kV | 35 |
| Zone de section de conducteur(mm2) | Article | A | B | |||
| Conducteur en cuivre | Conducteur en cuivre | Cu | Al | Cu | Al | |
| 25 | SSETd110 | SSELd110 | 7.00 | 7.00 | 10.00 | 12.00 |
| 35 | SSETd111 | SSELd111 | 9.00 | 8.20 | 12.00 | 14.00 |
| 50 | SSETd112 | SSELd112 | 10.00 | 9.50 | 14.00 | 16.00 |
| 70 | SSETd113 | SSELd113 | 12.00 | 11.50 | 16.00 | 18.00 |
| 95 | SSETd114 | SSELd114 | 13.00 | 12.50 | 18.00 | 21.00 |
| 120 | SSETd115 | SSELd115 | 15.00 | 14.00 | 21.00 | 23.00 |
Note
Veuillez télécharger le document PDF pour plus d’informations sur la liste de conditionnement
Connecteur séparable équerre blindé 24kv 250A KLJC-4Noms relatifs
Connecteur CSE, Câble non blindé, Connecteur industriel
