Connecteur séparable équerre blindé 25kv 200A KLJC-2
Description
Le connecteur séparable équerre blindé 25kv 200A KLJC-2 est coulé en utilisant un isolant EPDM de qualité élevée. Il est utilisé pour connecter un câble souterrain à un transformateur, un panneau de commande, un boîtier de branchement de câbles, une unité d'électricité réseau, un poste électrique à boîtier pour une protection d’isolation et un blindage.

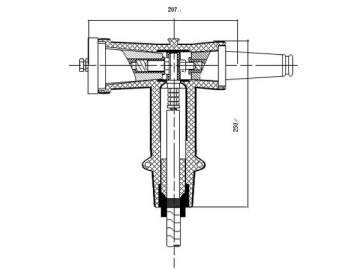

Construit avec une couche de blindage interne, une couche isolante et une couche de blindage externe, ce connecteur blindé adopte une technologie d’installation à extrusion. Ceci améliore grandement l’effet d’étanchéité. De plus, la graisse de silicone relative revêtue sur la surface interne du connecteur permet une installation plus aisée.
Application
1. Ce connecteur séparable équerre blindé 25kv 200A KLJC-2 est adéquat pour un câble simple conducteur 25kv ou un câble en polyéthylène réticulé avec une zone de section conducteur 35-400mm2. Le conducteur de cuivre ou aluminium peut être utilisé.
2. Le connecteur séparable équerre blindé 25kv 200A KLJC-2 peut aussi être connecté à des câbles avec une structure de blindage à extrusion ou d’autres types de couches de blindage.
3. D’excellentes performances d’isolation et d’étanchéité permettent à ce connecteur séparable équerre blindé de supporter des environnements sérieusement pollués et hautement humides.
| Propriétés électriques | IEEE386, IEC60502, GB/T12706 |
| Standard de manchon | IEEE386 |
| Zone de section de conducteur (mm2) | Numéro d’article | Diamètre d’isolant (mm) | |
| Min. | Max. | ||
| 35 | KLJC-4E 25/1 | 16.50 | 19.00 |
| 50 | KLJC-4E 25/2 | 18.00 | 20.00 |
| 70 | KLJC-4E 25/3 | 19.50 | 21.50 |
| 95 | KLJC-4E 25/4 | 21.50 | 23.50 |
| 120 | KLJC-4E 25/5 | 23.00 | 24.50 |
| Article | Unité | Index |
| Tension nominale | kV | 25 |
| Courant nominal | A | 200 |
| Fréquence nominale | Hz | 50 |
| Tension de support de fréquence électrique 5-minute | kV | 54 |
| Décharge partielle | PC/20kV | ≤10 |
| Test de tension d’impulsion | kV | 125 |
| Test de tension de support DC 15-minute | kV | 48 |
Noms relatifs
Connecteur CSE, Connecteur industriel, Système d’interconnexion
