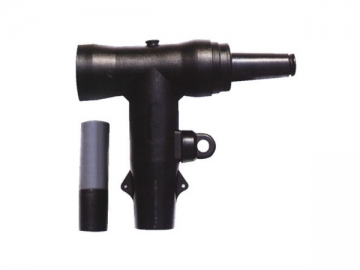

Connecteur séparable en Té 15kV/600A KLJK-3
Description
Le connecteur séparable en Té 15kV/600A KLJK-3 est un type d’extrémité isolée et blindée. Il est conçu avec une structure séparable, le manchon et le cône déflecteur sont donc détachables.
Sa surface externe est disponible avec une couche de semi conduction moulé à la pression de 3mm d’épaisseur connectée au sol. L’intérieur est adapté avec un tube de semi conduction préfabriqué afin d’obtenir un blindage interne et externe. De plus, le produit est conçu avec un point de test aussi bien qu’un capuchon isolant au point de test.
Caractéristiques et applications
1. Ce connecteur séparable en Té permet l’utilisation d’un isolant EPDM pour fournir une protection isolante et étanche pour les transformateurs, les panneaux de commandes et les moteurs.
2. L’installation d’extrusion permet un ajustement avec serrage.
3. Notre connecteur séparable en Té 15kV/600A KLJK-3 peut être connecté à un conducteur XLPE en cuivre ou en aluminium à conducteur ou triple conducteur 15kV avec une zone de section de 25-400mm2..
4. Il est aussi adéquat pour un câble extrudé avec une couche blindée semi-conductrice.
5. Ce connecteur séparable en Té peut réaliser une connexion parallèle avec les connecteurs suivant:
a. connecteurde câble KLJC-2 15kV/200A
b. connecteurde câble KLJC-2a15kV/200A
c. parafoudre HY5W5-17kV/50A
Normes de références
1. IEEE386
2. IEC60502
3. GB10706
| Zone de section deconducteur (mm2) | Numéro d’article | Diamètre d’isolant (mm) | |
| Min. | Max. | ||
| 25 | SSYMd131 | 15.50 | 17.80 |
| 35 | SSYMd132 | 16.50 | 19.00 |
| 50 | SSYMd133 | 18.00 | 20.00 |
| 70 | SSYMd134 | 19.50 | 21.50 |
| 95 | SSYMd135 | 21.5 | 23.50 |
| 120 | SSYMd136 | 23.00 | 25.00 |
| 150 | SSYMd137 | 24.50 | 26.00 |
| 185 | SSYMd138 | 25.50 | 28.00 |
| 240 | SSYMd139 | 27.50 | 30.00 |
| 300 | SSYMd140 | 30.00 | 33.00 |
| 400 | SSYMd141 | 33.00 | 36.00 |

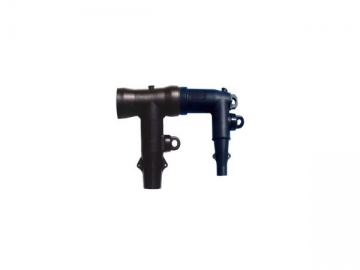

| KLJK-3 15/600 | Combinaison |
| KLJC-2 15/200 |

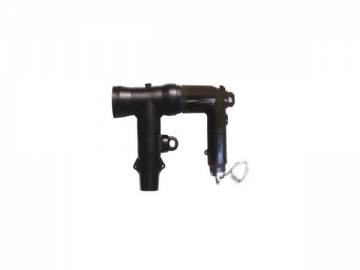

| KLJK-3 15/600 | Combinaison |
| HY5W5-17/50 |
| Article | Unité | Index |
| Tension nominale | kV | 15 |
| C | A | 600 |
| Fréquence nominale | Hz | 50 |
| Tension de tenue de fréquence électrique 5-minutes | kV | 39 |
| Décharge partielle | PC/15kV | ≤10 |
| Test de tension d’impulsion | kV | 95 |
| Test de tension de rapport DC 15-minutes | kV | 35 |
