Connecteur séparable droit blindé 24KV/250A KLJZ-4
Description
Le connecteur séparable droit blindé 24KV/250A KLJZ-4 est identique à sa version droite en matière de matériaux de fabrication et de fonction. La différence des deux connecteurs est leur forme.
Ce connecteur séparable droit blindé est produit rigoureusement en conformité avec les normes IEC60502, GB/T12706, EN50180, EN50181, DIN 47636 et d’autres. Il peut être connecté à un câble d’alimentation avec une zone de section de 25-120mm2.
Afin de rencontrer vos besoins, le connecteur séparable droit blindé 24KV/250A KLJZ-4 est fourni dans deux types. Un type avec un point d’essai, l’autre sans point d’essai.

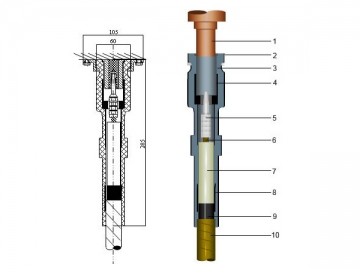

Structure
| 1 | Manchon 250A |
| 2 | Bride fixe |
| 3 | Prise |
| 4 | Tube blindé interne |
| 5 | Extrémité |
| 6 | Conducteur |
| 7 | Isolant de conducteur |
| 8 | Unité de contrôle de tension |
| 9 | Couche de conduction |
| 10 | Bande de blindage |
| Zone de section de conducteur (mm2) | Numéro d’article | Diamètre d’isolant (mm) | |
| Min. | Max. | ||
| 25, 35, 50 | KLJZ-4-1 | 16.00 | 20.00 |
| 70, 95, 120 | KLJZ-4-2 | 19.50 | 24.50 |

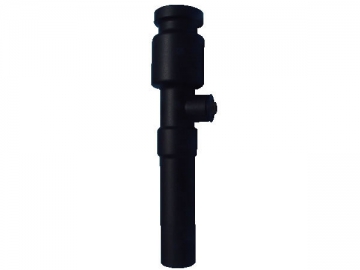

- Produit avec point d’essai

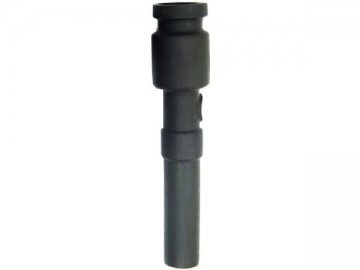

- Produit sans point d’essai
| Article | Unité | Index |
| Tension nominale | kV | 24 |
| Courant nominal | A | 250 |
| Fréquence nominale | Hz | 50 |
| Tenue de tension de fréquence électrique 5-minutes Tension de | kV | 39 |
| Décharge partielle | PC/15kV | ≤10 |
| Test de tension d’impulsion | kV | 95 |
| Test de tension de support DC 15-minutes | kV | 35 |

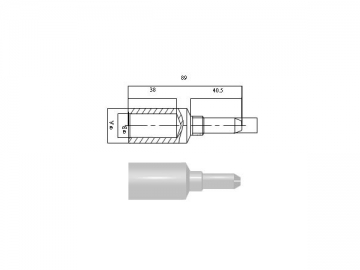

| Zone de section de conducteur (mm2) | Numéro d’article | A | B | |||
| Conducteur de cuivre | Conducteur d’aluminium | Cu | Al | Cu | Al | |
| 25 | SSZTd110 | SSZLd110 | 7.00 | 7.00 | 10.00 | 12.00 |
| 35 | SSZTd111 | SSZLd111 | 9.00 | 8.20 | 12.00 | 14.00 |
| 50 | SSZTd112 | SSZLd112 | 10.00 | 9.50 | 14.00 | 16.00 |
| 70 | SSZTd113 | SSZLd113 | 12.00 | 11.50 | 16.00 | 18.00 |
| 95 | SSZTd114 | SSZLd114 | 13.00 | 12.50 | 18.00 | 21.00 |
| 120 | SSZTd115 | SSZLd115 | 15.00 | 14.00 | 21.00 | 23.00 |
Note
Veuillez télécharger le document PDF pour plus d’informations sur la liste de conditionnement
