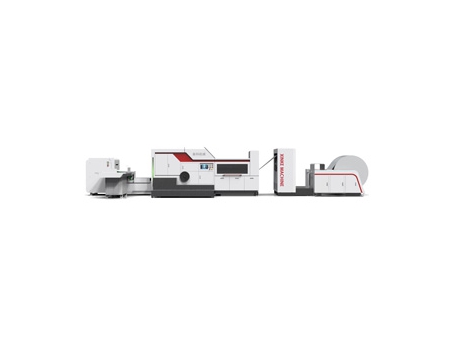

Machine de fabrication des sacs en papier SOS (sacs à fond plat) XKFD-220/280/330/450/540
Machine de fabrication alimentée par une bobine de papier pour sacs à ouverture automatique (Sacs SOS)
Cette machine de fabrication de sacs en papier est un équipement pour sacs à fond carré qui emploie un rouleau de papier vierge ou imprimé comme matière première pour produire différentes sortes de sacs en papier à fond carré de qualité stable. Grâce à sa technologie de contrôle par servomoteur Mitsubishi, cette machine de fabrication de sacs en papier peut réaliser un processus de production automatique à chaque étape, du déroulement du rouleau de papier, du collage latéral, de la détection de la marque d'impression (capteur photoélectrique), du pliage, de la formation du tube, de la découpe, de l'ouverture du fond, du collage du fond, de la formation du fond et de la collecte du sac final.
Notre équipement de fabrication de sacs en papier peut être doté d'une unité d'impression en ligne et d'un dispositif de découpe de la poignée afin de fabriquer des sacs à provisions en papier ou des sacs de transport en papier, dans des styles variés et adaptés aux exigences des utilisateurs, tout en apportant une valeur ajoutée à chaque produit final.
- Déroulement
- Collage des côtés
- Formage de tubes
- Découpage
- Rainage
- Ouverture du fond
- Collage du fond
- Pliage du fond
- Sac final
- Modèle: XKFD-220
- Vitesse: 30-200pcs/min
- Longueur de coupe: 190-370mm
- Longueur du sac en papier : 150-320mm
- Largeur du sac en papier : 80-220mm
- Largeur du fond du sac en papier : 55-100mm
- Largeur du chevauchement latéral: 20-30mm
- Largeur du chevauchement inférieur: 10-20mm
- Largeur du rouleau de papier: 290-670mm
- Diamètre du rouleau de papier: 1300mm
- Épaisseur du papier: 50-130gsm
- Diamètre du noyau du papier: 76mm(3")
- Puissance de la machine: 10kW
- Source d'air: 0.06MPa
- Poids de la machine : 5500kg
- Dimensions de la machine: 8000x2980x1800mm
- Modèle: XKFD-280
- Vitesse:30-180pcs/min
- Longueur de coupe:270-530mm
- Longueur du sac en papier :225-470mm
- Largeur du sac en papier :120-280mm
- Largeur du fond du sac en papier :60-180mm
- Largeur du chevauchement latéral:25-30mm
- Largeur du chevauchement inférieur:15-25mm
- Largeur du rouleau de papier:385-950mm
- Diamètre du rouleau de papier:1300mm
- Épaisseur du papier:60-160gsm
- Diamètre du noyau du papier:76mm(3")
- Puissance de la machine:12kW
- Source d'air:0.06MPa
- Poids de la machine :7000kg
- Dimensions de la machine:9700x2980x1900mm
- Modèle: XKFD-330
- Vitesse: 30-160pcs/min
- Longueur de coupe: 270-530mm
- Longueur du sac en papier : 225-470mm
- Largeur du sac en papier : 150-330mm
- Largeur du fond du sac en papier : 60-160mm
- Largeur du chevauchement latéral: 25-30mm
- Largeur du chevauchement inférieur: 15-25mm
- Largeur du rouleau de papier: 445-1050mm
- Diamètre du rouleau de papier: 1300mm
- Épaisseur du papier: 60-160gsm
- Diamètre du noyau du papier: 76mm(3")
- Puissance de la machine: 12kW
- Source d'air: 0.06MPa
- Poids de la machine : 8000kg
- Dimensions de la machine: 9800x2980x1900mm
- Modèle: XKFD-450
- Vitesse: 30-150pcs/min
- Longueur de coupe: 285-530
- Longueur du sac en papier : 225-470mm
- Largeur du sac en papier : 220-460mm
- Largeur du fond du sac en papier : 80-220mm
- Largeur du chevauchement latéral: 30mm
- Largeur du chevauchement inférieur: 20-30mm
- Largeur du rouleau de papier: 630-1390mm
- Diamètre du rouleau de papier: 1300mm
- Épaisseur du papier: 80-160gsm
- Diamètre du noyau du papier: 76mm(3")
- Puissance de la machine: 15kW
- Source d'air: 0.06MPa
- Poids de la machine : 10000kg
- Dimensions de la machine: 10200x3150x2200mm
- Modèle: XKFD-540
- Vitesse: 30-120pcs/min
- Longueur de coupe: 420-760mm
- Longueur du sac en papier : 320-680mm
- Largeur du sac en papier : 250-540mm
- Largeur du fond du sac en papier : 120-260mm
- Largeur du chevauchement latéral: 30-40mm
- Largeur du chevauchement inférieur: 20-30mm
- Largeur du rouleau de papier: 770-1640mm
- Diamètre du rouleau de papier:
- Épaisseur du papier: 90-160gsm
- Diamètre du noyau du papier:
- Puissance de la machine: 18kw
- Source d'air: 0.06MPa
- Poids de la machine : 13000kg
- Dimensions de la machine: 11250x3400x2160mm
| Modèle | XKFD-220 | XKFD-280 | XKFD-330 | XKFD-450 | XKFD-540 |
| Vitesse | 30-200pcs/min | 30-180pcs/min | 30-160pcs/min | 30-150pcs/min | 30-120pcs/min |
| Longueur de coupe | 190-370mm | 270-530mm | 270-530mm | 285-530 | 420-760mm |
| Longueur du sac en papier | 150-320mm | 225-470mm | 225-470mm | 225-470mm | 320-680mm |
| Largeur du sac en papier | 80-220mm | 120-280mm | 150-330mm | 220-460mm | 250-540mm |
| Largeur du fond du sac en papier | 55-100mm | 60-180mm | 60-160mm | 80-220mm | 120-260mm |
| Largeur du chevauchement latéral | 20-30mm | 25-30mm | 25-30mm | 30mm | 30-40mm |
| Largeur du chevauchement inférieur | 10-20mm | 15-25mm | 15-25mm | 20-30mm | 20-30mm |
| Largeur du rouleau de papier | 290-670mm | 385-950mm | 445-1050mm | 630-1390mm | 770-1640mm |
| Diamètre du rouleau de papier | 1300mm | ||||
| Épaisseur du papier | 50-130gsm | 60-160gsm | 60-160gsm | 80-160gsm | 90-160gsm |
| Diamètre du noyau du papier | 76mm(3") | ||||
| Puissance de la machine | 10kW | 12kW | 12kW | 15kW | 18kw |
| Source d'air | 0.06MPa | ||||
| Poids de la machine | 5500kg | 7000kg | 8000kg | 10000kg | 13000kg |
| Dimensions de la machine | 8000x2980x1800mm | 9700x2980x1900mm | 9800x2980x1900mm | 10200x3150x2200mm | 11250x3400x2160mm |
-
-

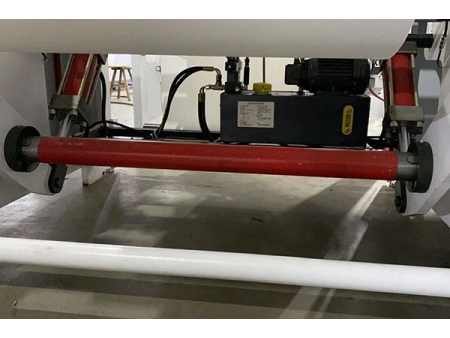

- Chargement hydraulique
Le rouleau de papier est positionné par un système hydraulique, ce qui facilite l'utilisation.
-
-

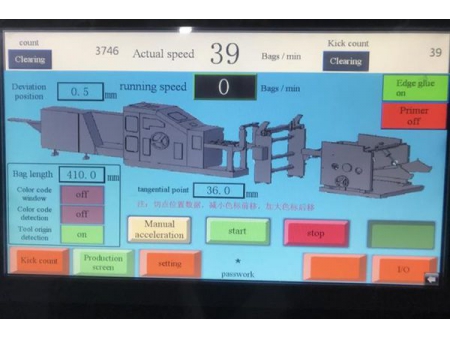

- Écran tactile
L'écran tactile à interface homme-machine (IHM) et le système de contrôle par PC affichent l'état de fonctionnement de la machine en temps réel. Un servomoteur entraîne la machine à sacs en papier pour garantir la stabilité du fonctionnement.
-
-

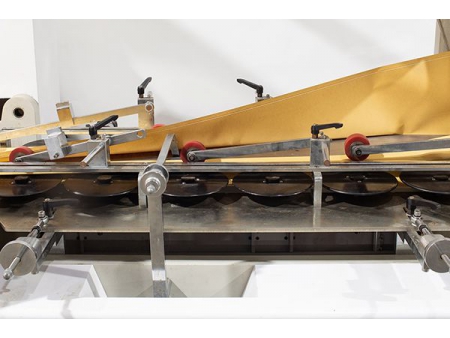

- Unité de formation de sacs en papier
Cette unité est capable de former les sacs en papier en un seul processus, améliorant ainsi le rendement de la production de sacs tout en réduisant les déchets et le temps de fabrication.
- Système de détection des marques d'impression
Le capteur photoélectrique SICK intégré détecte les marques d'impression avec précision, ce qui permet de localiser avec exactitude la position de coupe du sac en papier. - Table de collecte
Cette table est placée de façon transversale, ce qui facilite énormément l'emballage et réduit notablement l'intensité du travail. - Intégrant un système de réglage spécial, le temps de réglage est plus court et la précision du réglage est meilleure, ce qui augmente de manière considérable l'efficacité de la production et limite les déchets.
- Dans l’unité de déroulage, nous utilisons un système de guidage automatique de la bande qui corrige en permanence la position de la bande. Grâce au double interrupteur photoélectrique, le moteur du dispositif de guidage de la bande n'a pas besoin de fonctionner en continu, ce qui réduit notablement la consommation d'énergie et améliore la durée de vie du dispositif.
- La machine de fabrication de sacs en papier est entraînée principalement grâce à deux servomoteurs de grande capacité et un servomoteur général. Ce qui garantit que le pliage des bords et l'ouverture du fond sont exécutés de manière précise. En conséquence, les tailles des sacs sont très précises.
- La machine de production de sacs en papier est équipée d'un dispositif de mélange de colle indépendant, qui peut assurer l'opération de mélange après l'arrêt de la machine. Ainsi, la colle ne risque pas de se dessécher. En outre, ce système permet l'approvisionnement automatique en colle.
La société est depuis plus de 20 ans un fabricant de machines d'emballage en papier de haute performance, spécialisé dans le marché des sacs en papier. Nous nous consacrons à la conception et à la fabrication de machines à sacs en papier pour aider nos clients à obtenir des résultats au-delà de leurs attentes. Peu importe que vous ayez besoin de produire de petits sacs d'épicerie en papier, de grands sacs à provisions en papier, avec une poignée torsadée ou une poignée plate, nos machines à sacs en papier peuvent accomplir le travail de manière optimale.
