Après le processus de découpe horizontale, on procède à la découpe transversale. Le gâteau sera coupé en vertical selon la valeur de consigne.

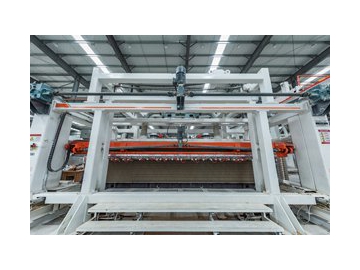

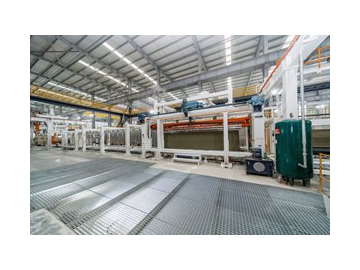

En tant qu'équipement principal dans une ligne de production de béton cellulaire autoclavé, la machine de coupe, comprenant une unité de coupe verticale et une unité de coupe horizontale, peut couper le béton cellulaire autoclavé sur les 6 côtés. Ainsi, les blocs ou les panneaux peuvent être découpés avec précision en pièces d'une dimension donnée.

Caractéristiques

Dotée d'une structure simplifiée et pratique, cette machine de découpe est facile à installer et à entretenir.
Après le basculement, le bloc de béton se tient en position verticale avec une largeur de 600 mm et une hauteur de 1200 mm, ce qui permet de raccourcir le fil de coupe. Le fil de coupe plus court n'est pas facile à casser ou à dériver, ce qui permet une coupe plus précise.
Le chariot de coupe transporte le gâteau vert et la plaque latérale à travers le système de coupe horizontal fixe et s'arrête exactement sous le système de coupe vertical. Le dispositif d'échange de coupe soulève le gâteau et la plaque latérale pour la coupe verticale. Pendant la coupe verticale, le mécanisme de tension du cylindre se balance d'avant en arrière. Tous les fils de coupe sont renforcés par un cylindre d'air comprimé.
Notre découpeuse est dotée d'un système de contrôle à commande programmable (PLC) et d'une station d'opération manuelle.
La vitesse de coupe est réglable et rapide afin de répondre aux exigences de haute capacité.

Paramètres techniques

No.	Article	Unité	Spécifications			Remarque
No.	Article	Unité	JOF4.2M	JQF4.8M	JQF6.0M	Remarque
1	Capacité de production	m³/an	10×104~15×104	20×104~25×104	30×104~35×104	Production annuelle
2	Dimension des ébauches	m	4.2 ×1.2 ×0.6	4.8 ×1.2 ×0.6	6.0 ×1.2 ×0.6
3	Précision de la coupe	mm	±2, ±1, ±1	±2, ±1, ±1	±2, ±1, ±1	Longueur, largeur, hauteur
4	Durée de coupe	Min/moule	≤5	≤6	≤6
