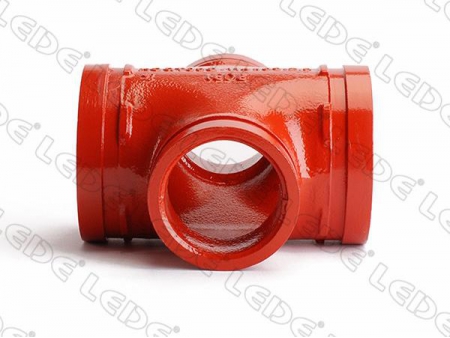

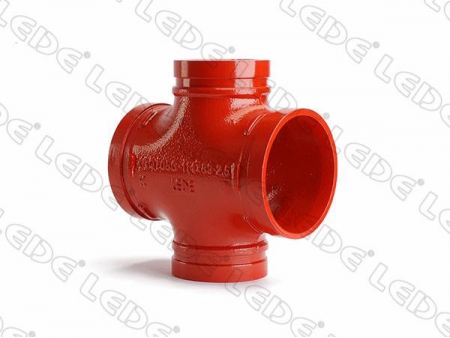

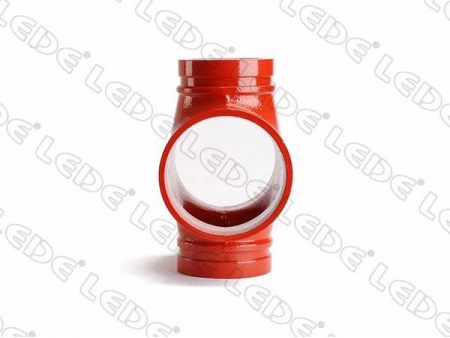

Caractéristiques
Homologué UL, FM et approuvé par les mutuelles d'usine pour un service de 300 PSI.
Fonte ductile conforme aux normes ASTM A536
Dimensions conformes aux normes ANSI B 16.4 CLASSE 125
Les filetages NPT sont conformes aux normes ANSI/ASME B1.20.1.

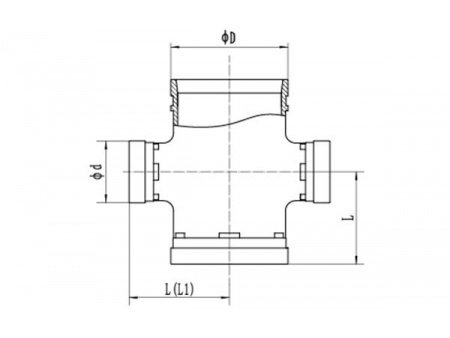

Dessin dimensionnel
Données techniques
Raccord en croix rainuré réduit XGQT05
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimensions Pression de service (psi)
L(mm) D d
L L1 mm mm
65× 32 73×42.4 76 73 42 300
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x1/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80×50 88.9×60.3 86 89 60
3×2 3.5×2.375
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 108 60
4×2 4.25×2.375
100×65 108×76.1 90 98* 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 60
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 89
4×3 4.5×3.5
125×65 133×76.1 105 133 76
5x21/2 5.25×3
125×80 133×88.9 105 133 89
5×3 5.25×3.5
125×100 133×108 105 133 108
5×4 5.25×4.25
125×100 133×114.3 105 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 140 89
5×3 5.5×3.5
125×100 139.7×108 105 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 140 114
5×4 5.5×4.5
125×50 141.3×60.3 105 141 60
5×2 5.563×2.375
125×65 141.3×73 105 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 89
5×3 5.563×3.5
125×100 141.3×108 105 141 108
5×4 5.563×4.25
125×100 141.3×114.3 105 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 159 133
6×5 6.25×5.25
150×50 165.1×60.3 110 120* 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 219 89
8×3 8.625×3.5
200×100 219.1×108 146 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 219 114
8×4 8.625×4.5
200×125 219.1×133 146 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 219 140
8×5 8.625×5.5
200×150 219.1×159 146 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 219 165
8×6 8.625×6.5
