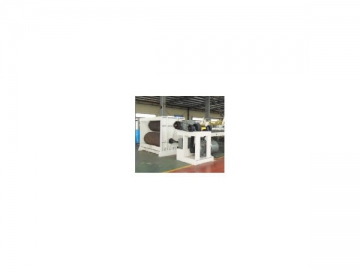

Station porte rouleaux S-1500H

La station porte rouleaux RS-1500H a été spécifiquement développée pour maintenir le rouleau moyen et le maintenir en l'air pour produire du matériau ondulé en continu.

Caractéristiques
1. La station hydraulique prend en charge 2 rouleaux de papier simultanément pour un travail en continu.
2. La machine de fabrication de carton est entièrement contrôlé par pression hydraulique à partir de 6 hydro cylindres. Par exemple, plusieurs mouvements sont pris en charge : déplacement du bras dur un axe vertical, serrage et ouverture ainsi que déplacement sur un axe horizontal.
3. Les bras sont construits à partir de fer forgé et se caractérisent par leur structure incurvée qui optimise leur résistance.
4. Equipement fourni avec un système de pression d'huile.
5. Contrôle de la tension d'exception effectué par freinage pneumatique et offrant des performances optimales et un effet de dissipation thermique parfait. Equipement comportant une vanne de pression pneumatique, un dispositif de régulation de la pression et une jauge de pression.
6. Dispositif de montage intégré du rouleau de papier en configuration standard.

Caractéristiques
Largeur maximale du papier: 1800mm
Diamètre intérieur max du rouleau de support ondulé: Ø1500mm
Diamètre intérieur min. du rouleau de support ondulé: Ø350mm

Station du rouleau de support ondulé

La station porte rouleau est commandée par pression hydraulique et support ondulé est déroulé et enroulé simultanément. Le changement de support ondulé s'effectue en toute rapidité.

Caractéristiques
1. La station porte papier est pourvue d'une plaque coulissante se déplacent sur deux rails de guidage.
2. Les mouvements avant et arrière sont contrôlés par pression hydraulique électrique pour une plus grande simplicité de fonctionnement.

Pré chauffeur multicouche pour papier ondulé (Rotation automatique)

Le pré-chauffeur est utilisé pour chauffer le papier de doublure et le papier ondulé puis pour les sécher et contrôler leur niveau de température et d'humidité.

Caractéristiques
1. Largeur du papier max.: 1800mm
2. Diamètre max. du rouleau de préchauffage : Ø1000mm
3. Le rouleau de préchauffage comporte une vanne spéciale pour l'évacuation de l'eau.
4. Pression de la vapeur : 1.2-1.4mpa.
5. Rouleaux de guidage : 2 rouleaux Ø110mm. Ces deux rouleaux sont fabriqués en acier.
6. Fourchette de préchauffage contrôlé électriquement.
7. Entraînement par moteur 1/2HP, réducteur de turbine et groupe de bras balanciers (entraînement mécanique).
8. Appareillage électrique de marques européennes : ABB, Schneider, etc.
9. Moteur à vitesses utilisé pour ajuster l'angle de gauchissement de fabrication chinoise.
10. Moteur à engrenages rotatif de marque Taiwanaise.

Cartouche

Caractéristiques
1. En option, le rouleau d'ondulation principal est proposé en forme creuse (sur demande du client)
2. Design spécial du rouleau ondulant. Le centre de gravité a été abaissé au maximum pour réduire les vibrations.
3.La machine à onduler simple face traite le carton par aspiration et produit ainsi des plaques de carton plus fines.
4. Mécanisme adhésif entraîné séparément. Ce mécanisme est amovible et peut être facilement nettoyé.
5. Entrée de vapeur et sortie comportant des connecteurs rapides.
6. Rouleau ondulant, rouleau de pression, mécanisme adhésif, dispositif de verrouillage et contrôle pneumatique.

Caractéristiques
1. Vitesse maximale de la machine : 250m/min
2. Vitesse de fonctionnement: 22-220m/min
3. Largeur du papier: 2500mm
4. Diamètre du rouleau ondulant supérieur: ￠408mm
Diamètre du rouleau ondulant inférieur : ￠325mm
Matériau: Acier allié chrome-molybdenum
5. Diamètre du rouleau de compression: ￠450mm
6. Diamètre du rouleau d'encollage: ￠310mm
7. Diamètre du rouleau de finition: ￠190mm
8. Diamètre du rouleau de pré-chauffage:￠500mm
9. Puissance du moteur principal:45kw
10. Moteur entraînant le machine de collage: 5kw (Moteur à servocommande MITSUBISHI)
11. Moteur de contrôle de la quantité de colle: 2×200w
12. Parties électriques: ABB, Schneider, etc.

Convoyeur suspendu

Le convoyeur suspendu de l'équipement de production de carton a pour fonction principale le déchargement du papier ondulé monoface dans le pré-chauffeur quadruple.

Structure
1. Le bâti est construit à partir d'acier de structure.
2. Deux types de ponts are sont montés séparément et comportent un rouleau de préchauffage.
3. Sur le pont, un convoyeur à bande est installé. Ce convoyeur fonctionne à la même vitesse. Entraîné par trois moteurs.
4. Le pont comporte 2 garde-fous et trois volées de marches. La passerelle mesure 150mm de large. Elle est constituée de tubes rectangulaires et d'un grillage en acier 1000mm.

Caractéristiques
Largeur du papier max.: 2500mm
Moteur de traction: 3×5kw
Equipements électriques: ABB, Schneider, etc.
Moteur électrique: TECO, CPG, etc.

Machine de collage double

La machine de collage double est principalement utilisée pour la production de carton ondulé triple épaisseur. Elle permet d'appliquer la colle à la pointe des cannelures du carton ondulé.

Caractéristiques
1. Largeur du papier max: 2500mm
2. Vitesse de production max: 250m/min
3. Rouleaux encolleurs: φ318×3; en acier meulé; surface enduite de chrome dur et.
4. Rouleaux aplatisseur: φ200×3; en acier carboné; surface meulée et plaquée au chrome dur.
5. Rouleaux de guidage: φ110×6; tube acier avec surface dépolie.
6. Cylindre pneumatique: 6 cylindres pneumatiques utilisés pour le contrôle vertical du rouleau. Corrections électriques à intervalles réguliers.
7. Démarrage synchronisé: Double machine d'encollage ave moteur à servocommande pour le contrôle de la vitesse. Possibilité de synchronisation avec un autre équipement.
8. l'épaisseur de la colle peut être automatiquement définie par PLC en fonction de la vitesse.
9. Fonction de séparation de la colle électrique.

Plaque chauffante et refroidisseur

La plaque chauffante permet de chauffer le papier encollé et le refroidisseur permet d'abaisser la température du carton.

Caractéristiques de la plaque chauffante
1. Plaque chauffante en acier: 20×150mm×600mm×2660mm
2. Les plaques chauffantes soudées ne sont soumises à aucune pression intérieure.
3. 12 groupes de plaques fixées sur le porte plaque des deux côtés.
4. Plaques de pressage commandées par système pneumatique
5. Le convoyeur se soulève automatiquement en cas de mise hors tension. Le rouleau peut être redescendu manuellement.
6. Convoyeur supérieur équipé d'un contrôleur de tension et d'un dispositif de correction de la position.
7. Dispositifs d'ajustement à gauche et à droite pour assurer le bon fonctionnement du convoyeur.
8. Tubes de vapeur
1) Tube d'entrée : tube acier sans soudure φ 4
2) Tube de sortie : tube acier sans soudure φ 3

Refroidisseur

Caractéristiques
1. Refroidisseur supérieur comportant une plaque supérieure de pressage et une palette inférieure pour le refroidissement.
2. La bande de transport inférieure est pourvue d'un dispositif de correction et de repositionnement.

Dimensions
Largeur du papier max.: 2500mm
Vitesse max. de la machine: 250m/min

Entraînement

L'entraînement est relié au module de séchage et au module de refroidissement et les alimente en énergie.

Structure
1. L'entraînement se compose d'un cadre principal bâti en plaques d'acier et en acier de construction.
2. Boîte de vitesse indépendante.
3. 2 moteurs DC d'une puissance totale de 112Kw assurent l'entraînement principal.

Caractéristiques
Largeur max. du papier: 2500mm
Vitesse maximale de la machine: 250m/min

Accessoires principaux
Equipements électriques: Marques européennes : ABB, Schneider, etc.

Marqueur d'encoches HTDX2500

Caractéristiques techniques

Propriétés mécaniques

Système de contrôle par ordinateur

Caractéristiques
1. Le système de contrôle par ordinateur peut être commandé par une interface informatique ergonomique.
2. Grande capacité de stockage des commandes.
3. Entrée de la commande, révision et annulation peuvent être effectués dans ce système.
4. L'affûtage des lames d'encochage peut être contrôlé par ordinateur. La longueur et la durée de l'affûtage peuvent être définies pour chaque lame.
5. Déviation de l'encochage et du marquage peuvent être corrigés par ordinateur.
6. Les performances de fonctionnement de chaque système peuvent être réglées par l'intermédiaire de l'ordinateur.
7. Programme de diagnostique de précision. Possibilité de lancer un programme de diagnostique à distance.

Liste de configurations

Remarque: Nécessite la fourniture de 6－8kgf/cm2 d'air comprimé (une pompe à air comprimée séparée est recommandée)

Machine de découpe HTHX2500

Caractéristiques techniques
Largeur max de la planche: 2500mm
Vitesse de production: 220m/min
Longueur de découpe: plus de 800mm
Précision de la découpe à vitesse constante: 1mm
Précision de la découpe à vitesse spéciale: 3mm

Caractéristiques
1. Rouleau de découpe: type rotatif
2. Moteur principal: Moteur à servocommande AC (Constructeur allemand BAUMLLER)
3. Mode d'entraînement: entraînement à fréquence
4. Alimentation: en tiroir facilitant le remplacement des rouleaux de découpe
5. Section de sortie: double rouleau de déchargement du carton
6. Mode de découpe: longueur fixe avec découpe
7. Changement de la longueur de découpe: instantané
8. Section de lubrification: lubrification forcée par pompe à huile haute pression
9. Mode de fonctionnement manuel: chargement manuel du carton; chargement automatique possible
10. Mode d'entraînement: marche forcée, électrique, rotatif
11. Système de support de production: dispositif d'entrée manuel des données externe (contrôle et affichage)
12. Le dispositif de découpe est équipé d'un système de contrôle informatique comportant les mêmes fonctionnalités que le marqueur de découpe

Courbe du mouvement de découpe

V—Vitesse de production maximale
L—Longueur du papier

Liste de configuration
