Actionneurs linéaires pour traqueur solaire
L'actionneur linéaire U10L est un dispositif spécialement adapté à l'orientation d'un traqueur solaire encore dénommé suiveur de soleil. Robuste, durable et efficace, cet actionneur linéaire est capable de travailler dans des conditions environnementales difficiles. Il assure une excellente protection contre l'eau et la poussière et offre une protection exceptionnelle dans les environnements difficiles. Bénéficiant d'une installation pratique et flexible, sa force de poussée maximale atteint jusqu'à 12000N. Sa conception peut être personnalisée en termes de tube à poignée ou tourillon.

Paramètres

Tension: 12/24/36/48V DC
Charge dynamique maximale: 12000N
Charge statique maximale: 25000N
Vitesse sans charge: 1.5mm/s
Vitesse pleine charge: 1.2mm/s
Cycle de travail: 10%
Indice de protection: IP65
Température: -25℃ ~ +65℃
Option: Capteur à effet Hall

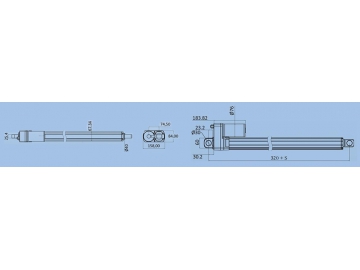

Apparence et taille

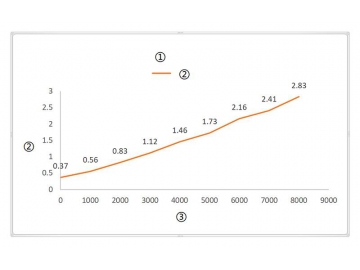

Diagramme de courbe

①Charge VS Courant; ②Courant (A); ③Charge (N); ④Charge VS Vitesse; ⑤Vitesse (mm/s)

Code des paramètres

Code	Charge nominale (N)		Courant nominal (A)	Vitesse nominale (mm/s)
Code	Poussée	Traction	Courant nominal (A)	Sans charge (24VDC)	Pleine charge (24VDC)
A	12000	12000	5	1.5	1.2
B	8000	8000	4	1.5	1.4

Remarque: Le courant double lorsque la tension change de 24V à 12V.

Paramètres de personnalisation

1=12V
2=24V(standard)
3=36V
4=48V
1=Trou Φ20mm
2 =Trou Φ30mm
3=Type tige,Φ20mm
4=Type tige,Φ30mm
C=Personnalisation

1=Front-Rear
2=Tourillon sur le tube
3=Poignée sur tube
C=Personnalisation
1=Non
2=Trou Φ20mm
3=Trou Φ30mm
4=Type tige,Φ20mm
5=Type tige,Φ30mm
C=Personnalisation

1=Non
2=Capteur à effet Hall
C=Personnalisation
1=IP54
2=IP65(standard)
3=IP66
C=Personnalisation

1=Plombs étamés
2=Din 5 pin mâle
3=Pin Delphi
C=Personnalisation
1=1m
2=1.5 m
3=2m
4=3m
C=Personnalisation
