Connecteur circulaire 3 broches BC05 (pour micro onduleur)
Demande de devis
Betteri est l'un des principaux fabricants de connecteurs circulaires innovants de haute qualité et de longue durée de vie. Ces connecteurs photovoltaïques constituent une solution pratique pour une connexion sûre et rapide des micro-onduleurs et des câbles de bus. Nous offrons des services d'ingénierie avancés en matière de plastique PPO/PC et une fabrication fiable et de précision assurant une excellente performance d’étanchéité. Ce connecteur PV est également doté d’une excellente résistance à la lumière UV, à la pulvérisation de sel, aux températures élevées, aux vibrations et aux chocs. Notre vaste gamme de produits répond aux exigences de plusieurs pays partout dans le monde.
BC05
- Noyaux d’électrodes: Trois noyaux
- Courant et tension nominale de la ligne principale: 300V 30A
- Courant et tension nominale de la branche: 300V 8A
- Indice d'étanchéité: IP68 (1.5m, 24h)
- Indice d’inflammabilité: UL94-V0
- Résistance d’isolement: >5MΩ
- Tension d’isolement: 1500V AC (10mA, 1Min)
Paramètres techniques
Général
| Nombre de contacts | 2P PE |
| Courant nominal de la ligne principale | 32A (Utilisation de câble de cuivre 10AWG/6mm²) |
| Tension nominale de la ligne principale | 300V |
| Courant nominal de la branche | 12A (Utilisation de câble de cuivre 16AWG/1.5mm²) |
| Tension nominale de la branche | 300V |
| Résistance de contact | ≤5mΩ |
| Tension de tenue pour fréquence et puissance | 1500V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Classe de protection | IP68 (1.5m, 24 h) |
| Force de retrait | 50~100N |
| Indice d'inflammabilité | UL94-V0 |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Spécification du câble applicable | Ligne principale: 14/12/10AWG; Branche: 16/18AWG |
| Diamètre extérieur du câble applicable | Ligne principale: 10~13mm; Branche: 7~9.5mm |
| Système de verrouillage | Encliquetage |
| Connexion de ligne principale | Pression de vis |
| Connexion de la branche | Sertissage |
Materia
| Matériau du logement | PPE |
| Matériau du terminal | Alliage de zinc et de cuivre |
| Traitement de surface du terminal | Ligne principale: plaqué en étain; Branche: plaqué or |
| Joint d'étanchéité | Caoutchouc de silicone |
Normes
| PPP 59015A:2013 | Norme d’essai TUV |
| ANSI/UL6703-2017 | Norme d’essai CSA |
| Conformité RoHS | Oui |

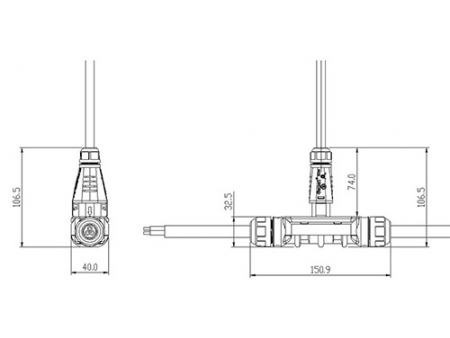

Dimensions
| Longueur | 150mm |
| Largeur | 40mm |
| Hauteur | 110mm |
