Raccords à compression de grande taille ⌀75-90-110 - HS160
Demande de devis
Les raccords à compression à bride en laiton HS160 pour tubes PE de Honson ont été fabriqués conformément à la norme DIN8076-1 et sont destinés à la distribution de l'eau.
| Élément | Description | Matériaux |
| 1 | Corps | CW617N-4MS par forgeage à chaud |
| 2 | Joint torique | EPDM |
| 3 | Rondelle d'étanchéité | A3 |
| 4 | Compression (Anneau en C) | HPb57-3 |
| 5 | Écrou | CW617N-4MS |
| 6 | Joint d'étanchéité | SS304 |
| 7 | Boulon | SS304 |
- Adéquat pour les systèmes de plomberie
- Disponible de 75 mm à 110 mm
- Adapté aux joints de tuyaux en polyéthylène (PE) de faible, moyenne et haute densité.
- Corps et écrou en laiton forgé à chaud selon UNE-EN12165.
- Températures min et max : -10°C à 80°C
- Pression maximale PN : 16 bar (PN-16)
- Marqué pour une traçabilité totale
- Conforme à la norme DIN8076-1
- Tuyau adaptable : LDPE, MDPE, HDPE
- Options de traitement de surface : brut
- Pression maximale PN : 16 bar (PN-16)
- Filets de fixation : ISO228/1

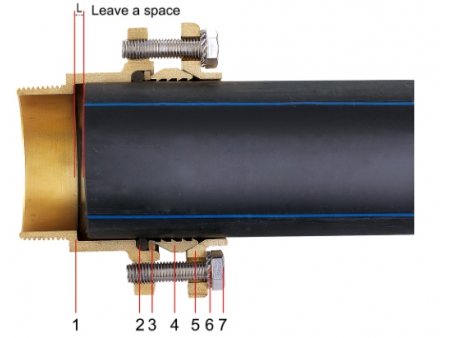

Structure
Instructions d'assemblage
- Coupez le tuyau au moyen d'un coupe-tube ou d'une scie.
- Ébavurez le tuyau à l'aide d'une lime ou d'un outil d'ébavurage.
- Installez la bague de compression, la rondelle et le joint torique sur le tuyau avec une extrême douceur.
- Insérez complètement le tuyau dans tous les accessoires.
- Placez le tuyau avec tous les composants à l'intérieur du corps jusqu'à ce que le tuyau reste fixé à l'intérieur, en veillant à ce que tous les composants se soient déplacés dans leur position finale avant le serrage.
- Serrez l'écrou sur le corps en utilisant le serrage à vis.
Règles de sécurité
- Le personnel qui effectue le travail doit être suffisamment formé à la manipulation en toute sécurité des outils à main. Il doit être capable d'identifier les dangers et les risques liés aux différentes étapes de l'assemblage.
- Choisir l'outil adéquat pour chaque phase.
- Veillez à ce que les outils soient de bonne qualité et bien entretenus.
- Évitez les environnements qui compliquent l'assemblage.
- Suivez les instructions d'assemblage de ce document.
- Coupleur droit
- Coude
- Té
Coupleur droit à compression en laiton
Coupleur droit égal C×C, HS160-001
| TAILLE | D | L |
| 75×75 | 76 | 81 |
| 90×90 | 91 | 90 |
| 110×110 | 111 | 110 |
Coupleur droit femelle C×FI, HS160-002
| TAILLE | D | G | L | L1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 66 | 24 |
| 90×3''F | 91 | 3'' | 72 | 25 |
| 110×4''F | 111 | 4'' | 85.5 | 28 |
Coupleur droit mâle C×MI, HS160-003
| TAILLE | D | R | L | L1 |
| 75×2 1/2''M | 76 | 2 1/2'' | 67 | 24 |
| 90×3''M | 91 | 3'' | 72.5 | 25 |
| 110×4''M | 111 | 4'' | 85.5 | 28 |
Coude à compression en laiton de grande taille
Coude égal C×C, HS160-004
| TAILLE | D | L | H |
| 75×75 | 76 | 84 | 84 |
| 90×90 | 91 | 98.5 | 98.5 |
| 110×110 | 111 | 120 | 120 |
Coude femelle C×FI, HS160-005
| TAILLE | D | G | L | H | H1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 74 | 69 | 24 |
| 90×3''F | 91 | 3'' | 85.5 | 78 | 25 |
| 110×4''F | 111 | 4'' | 102 | 94 | 28 |
Coude mâle C×MI, HS160-006
| TAILLE | D | R | L | H | H1 |
| 75×2 1/2''M | 76 | 2 1/2'' | 74 | 88 | 24 |
| 90×3''M | 91 | 3'' | 85.5 | 98 | 25 |
| 110×4''M | 111 | 4'' | 102 | 112 | 29 |
Té à compression en laiton de grande taille
Té égal C×C×C, HS160-007
| TAILLE | D | L | H |
| 75×75×75 | 76 | 168 | 84 |
| 90×90×90 | 91 | 197 | 98.5 |
| 110×110×110 | 111 | 240 | 120 |
Té femelle C×C×FI, HS160-008
| TAILLE | D | G | L | H | H1 |
| 75×2 1/2''F | 76 | 2 1/2'' | 148 | 69 | 24 |
| 90×3''F | 91 | 3'' | 171 | 78 | 25 |
| 110×4''F | 111 | 4'' | 204 | 94 | 28 |
