Mini vanne à bille / Mini-vanne à boisseau sphérique
Demande de devis
À propos de: http://custom-casting.fr/2-4-mini-ball-valve.html
Caractéristiques
- Pression de service: 1000PSI/PN63
- Orifice réduit
- Décirage / Coulée à la cire perdue
- Tige étanche à l'éclatement
- Conception sanitaire
- Norme d'essai du produit: PED97/23/EC (CE0036)
- Norme d'essai de coulée: AD2000-W0
- Filetage: ASME B1.20.1, BS21.0, DIN2999/259, ISO228-1, JIS B 0203, ISO7/1
- Test d'inspection: API598, EN12266
Liste des matériaux
- Pièce: Matériau
- Joint torique: NBR
- Tige: SUS304
- Boulon: SUS304
- Levier: Alliage d'aluminium/CF8
- Corps: CF8/CF8M
- Capuchon: CF8/CF8M
- Siège de la bille (a): RPTFE
- Bille: CF8/CF8M
- Siège de la bille (b): RPTFE

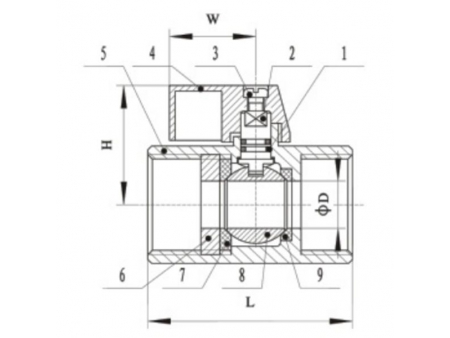

Mini vanne à bille Femelle x Femelle
Dimensions (unité : mm)
| Taille | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| D | 7 | 7 | 7 | 9.2 | 12.5 | 15 |
| H | 26.5 | 26.5 | 26.5 | 28.3 | 31.5 | 34 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 42 | 42 | 42 | 46 | 54 | 65 |

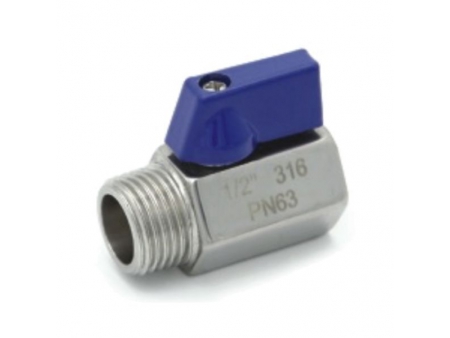

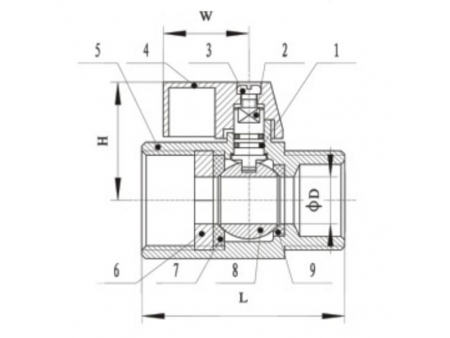

Mini vanne à bille Mâle x Femelle
Dimensions (unité : mm)
| Taille | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| D | 7 | 7 | 7 | 9.2 | 12.5 | 15 |
| H | 26.5 | 26.5 | 26.5 | 28.3 | 31.5 | 34 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 40 | 40 | 40 | 46 | 54 | 65 |

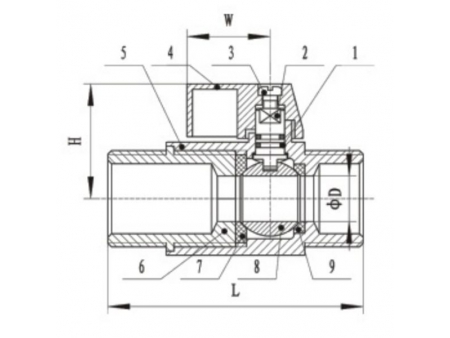

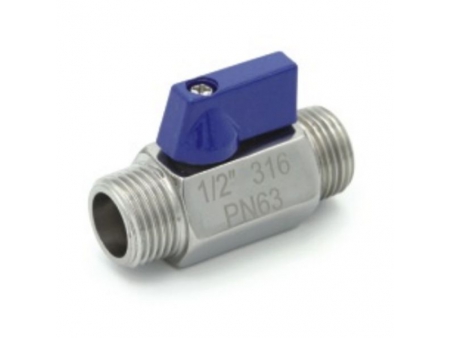

Mini vanne à bille Mâle x Mâle
Dimensions (unité : mm)
| Taille | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| D | 7 | 7 | 7 | 9.2 | 12.5 | 15 |
| H | 26.5 | 26.5 | 26.5 | 28.3 | 31.5 | 34 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 50 | 50 | 50 | 58 | 71.5 | 83 |

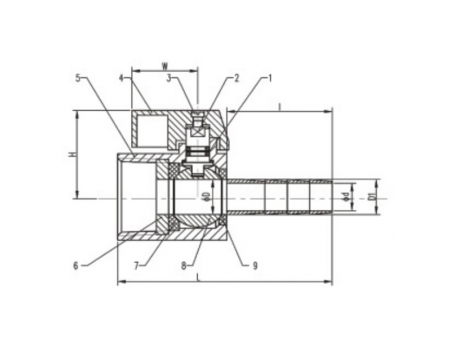

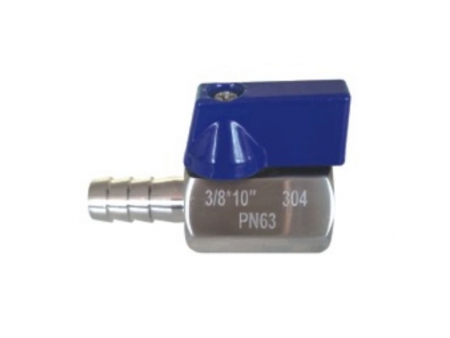

Mini vanne à bille Femelle x Barre de tuyau
Dimensions (unité : mm)
| Taille | 1/8" 1/4" 3/8" | 1/2 " | |||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 50.5 | 55 | 52 | 58 | 58 |
| d | 5 | 5 | 6.5 | 7 | 5 | 8 | 8 |
| I | 18.5 | 18.5 | 20.5 | 25 | 18.5 | 25 | 25 |
| D1 | Ø7 | Ø8 | Ø10 | Ø12 | Ø8 | Ø10 | Ø12 |

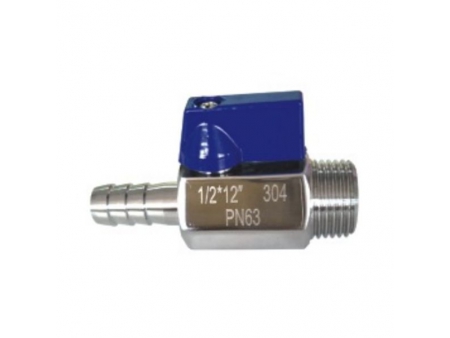

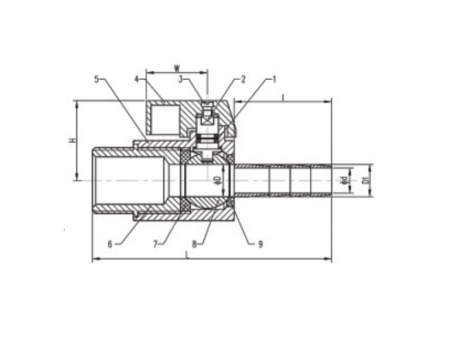

Mini vanne à bille Barre de tuyau x Mâle
Dimensions (unité : mm)
| Taille | 1/8" 1/4" 3/8" | 1/2 " | |||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 58.5 | 58.5 | 60.5 | 65 | 64.5 | 71 | 71 |
| d | 5 | 5 | 6.5 | 7 | 5 | 8 | 8 |
| I | 18.5 | 18.5 | 20.5 | 25 | 18.5 | 25 | 25 |
| D1 | Ø7 | Ø8 | Ø10 | Ø12 | Ø8 | Ø10 | Ø12 |
La vanne à bille est généralement appliquée comme vanne d'arrêt des fluides dans les systèmes pétroliers terrestres et marins et dans les installations de production de gaz naturel. Elle est également appliquée dans les systèmes de gaz combustible pour l'alimentation des fours.
Les vannes à boisseau sphérique sont couramment appliquées dans différentes sortes de tuyauteries, notamment les systèmes de drainage, les conduites d'alimentation en eau et les systèmes d'irrigation.
Les vannes à bille fabriquées par notre société peuvent être en acier inoxydable, en acier au carbone et dans d'autres matériaux. Pour de plus amples informations, veuillez consulter notre personnel de service.
La vanne à bille à siège métallique possède une base composée de deux types de métal, tandis que la vanne à bille à siège souple est composée d'un type de métal et d'un type de plastique.
En ce qui concerne les applications vapeur, les vannes à boisseau sphérique sont les plus employées en raison de leurs excellentes propriétés d'étanchéité.
Notre société fabrique de préférence des produits de régulation de débit en acier inoxydable, notamment en acier allié, en acier fortement allié, en acier inoxydable résistant à la chaleur, en acier inoxydable duplex et en acier résistant à la corrosion, etc.
Nous produisons des équipements de régulation de débit et des accessoires conformes à de nombreuses normes telles que GB, ASTM, ASNI, BS, DIN, JIS, etc.
80 % de nos vannes industrielles sont expédiées aux États-Unis, au Japon, en Corée du Sud, au Royaume-Uni, au Canada, en Australie, etc.
En tant que société professionnelle spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision, de moulage en sable et d'usinage pour divers secteurs industriels, en plus du domaine des vannes de régulation de débit.
Nous fournissons des services d'usinage de moulage à la cire perdue en acier inoxydable pour le moulage agricole, le moulage à la cire perdue pour l'automobile, le moulage pour l'alimentation en fluide, le moulage pour la quincaillerie marine et le moulage médical.
