Clapet anti-retour à disque Wafer / Clapet non retour Wafer / Clapet de retenue à disque à lèvre souple
Demande de devis
Le clapet anti-retour Wafer est un clapet de régulation de débit composé de disques circulaires dont les pièces d'ouverture et de fermeture s'appuient sur leur propre poids et la pression du fluide pour engendrer des mouvements destinés à bloquer le reflux du fluide.
- Moulage à la cire perdue pour le corps et le capuchon
- Bride: DIN PN16/PN25/PN40, ANSI 150/300LBS
- Longueur face à face: DIN3202-K4
- Pression de service: PN40
- Matériau: CF8M, CF8, CF3M, WCB
- Norme d'essai: API 598, EN 12266

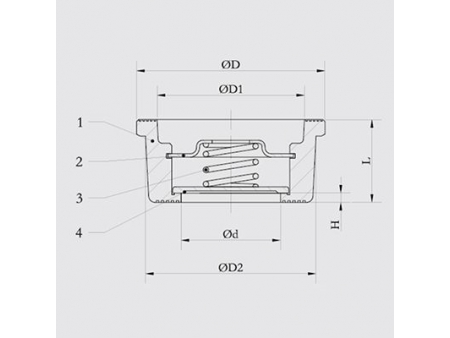

Liste des matériaux
| Article | Composants | Matériaux | Quantité | ||
| 1 | Corps | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| 2 | Couvercle du ressort | 304 | 304 | 316 | 1 |
| 3 | Ressort | 304 | 304 | 316 | 1 |
| 4 | Disque | A216-WCB | A351-CF8 | A351-CF8M | 1 |
| Taille | d | D | D1 | D2 | L | H | Kgs | |
| DN15 | 1/2" | 15 | 39 | 28.5 | 32 | 16 | 3 | 0.09 |
| DN20 | 3/4" | 20 | 46 | 36.2 | 40 | 19 | 3 | 0.12 |
| DN25 | 1" | 25 | 54 | 43.3 | 46 | 21 | 3 | 0.16 |
| DN32 | 1-1/4" | 32 | 70 | 56 | 60 | 27 | 3.5 | 0.31 |
| DN40 | 1-1/2" | 40 | 83 | 68.5 | 72 | 31 | 3.5 | 0.43 |
| DN50 | 2" | 49 | 96 | 80.5 | 84 | 40 | 4 | 0.78 |
| DN65 | 2-1/2" | 62 | 115 | 99 | 103 | 46 | 5 | 1.03 |
| DN80 | 3" | 75 | 135 | 117 | 123 | 50 | 5 | 1.54 |
| DN100 | 4" | 85 | 153 | 135 | 140 | 60 | 6 | 2.25 |
