Machine de découpe à plat / Découpeuse à plat, Dragon-330
ZONTEN Machinery, une société expérimentée dans l’industrie, a effectué des recherches indépendantes et développé des machines de découpe brevetées. Le prix du marché de l'étiquette évoluant vers une phase de faible profit et de coûts de main d'œuvre de plus en plus élevés, nous avons mis au point la machine de découpe à grande vitesse à plat haute fiabilité. Cette presse à découper intègre un système d'alimentation en papier à danseuse dont la vitesse maximale est de 120 m/min (400 fois/min). Mis à part le mouvement intermittent de l'alimentation en papier dans la partie de découpe, le papier est alimenté à une vitesse constante.
La découpeuse à plat Dragon-330 est dotée d'une unité de marquage à chaud entièrement contrôlée par un servomoteur. Ce système de marquage est chauffé par voie électrique. L'enroulement et le déroulement intermittents de la bande de film sont commandés par un servomoteur. Ils permettent une vitesse de découpe de 120 m/min et une rotation rapide de 90 degrés. L'unité d'enroulement et de déroulement de la bande de film est équipée d'un arbre pneumatique différentiel à friction glissante, capable d'alimenter plusieurs bandes de film de divers diamètres de rouleau sur un seul arbre en même temps. Il peut aussi accueillir un maximum de 3000 m de bande de film, ce qui améliore grandement l'efficacité et le rendement. Un grand nombre de clients utilisent la machine de découpe à plat à grande vitesse comme substitut à l'ancienne découpeuse à faible vitesse.
| Modèle | Dragon -330 |
| Largeur de bande max. | 330mm |
| Diamètre max. de déroulement | 700mm |
| Diamètre max. d'enroulement | 700mm |
| Enregistrement | Capteur |
| Taille de découpe et de marquage à chaud | 320*350mm |
| Vitesse de découpe | 400tr/min, 120m/minute |
| Alimentation en air | 0.4-0.6pa |
| Dimensions globales | 5650x1510x1820mm |
| Poids de la machine | 8000kg |
-
-

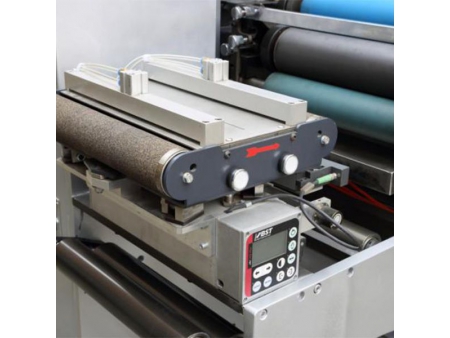

- Système de guidage de la bande BST
dérouleur avec contrôle de la tension en boucle fermée, guide-bande électronique avec capteur de guidage des bords par ultrasons.
-
-

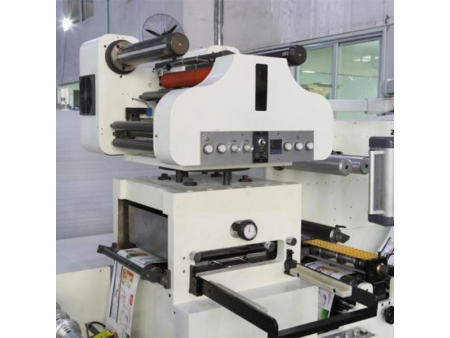

- Unité de marquage à chaud
Estampage horizontal/vertical à rotation de 90° et réglable.
L'axe de glissement permet de contrôler le matériau, plusieurs rouleaux de matériau peuvent être emboutis en même temps.
-
-
- Collecte des déchets en boule de neige
excellente solution pour traiter les étiquettes défectueuses après la découpe. L'opération de découpe ne s'arrête pas pendant le processus de collecte des déchets.
-
-

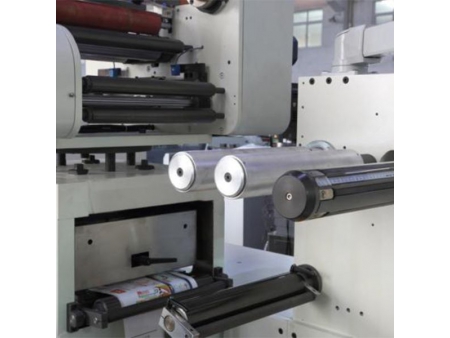

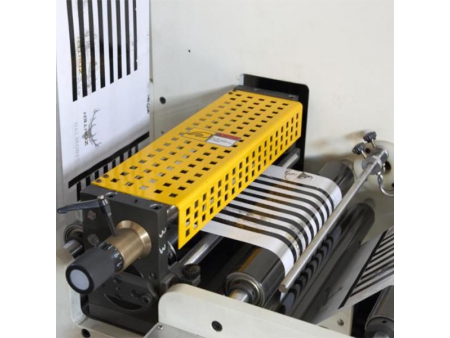

- Dispositif de découpe conçu avec un double enrouleur, et dix couteaux circulaires avec une largeur de découpe minimale de 17 mm.
-
-

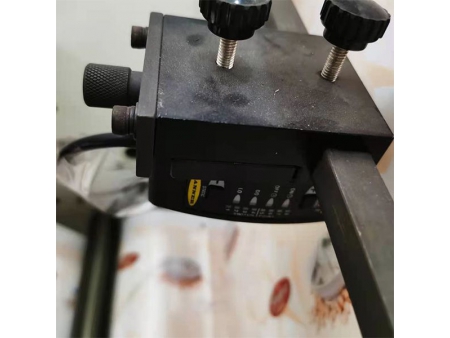

- Capteur de suivi des couleurs provenant d'Italie pour surveiller les marques noires.
-
-
- L'alimentation en feuilles est contrôlée au moyen d'un servomoteur, et la longueur de la feuille est régulée par un système API.
-
-

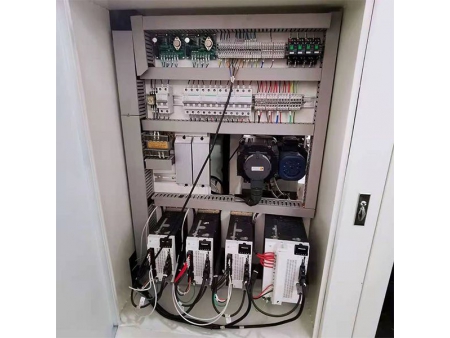

- Les principaux composants électriques sont importés de marques connues à l'échelle internationale, notamment le servomoteur et le pilote Panasonic, l'automate programmable Trio du Royaume-Uni.
-
-

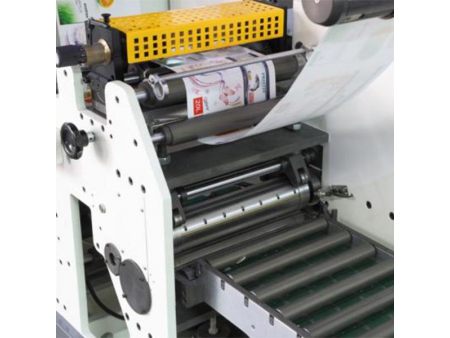

- Unité flexo rotative
Ce système prend en charge les opérations semi-rotatives et entièrement rotatives contrôlées par le servomoteur ; Il est doté d'un cylindre d'impression 152Z ; livré avec des plaques d'une épaisseur de 1,14 et 1,7 mm ; utilisé pour les rubans adhésifs de 0,38 mm.
-
-

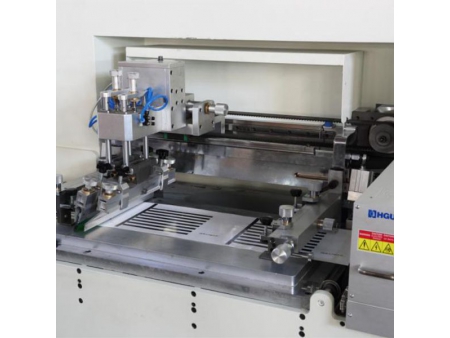

- Unité d'impression sérigraphique
