Machine d'essai de compression et de flexion
Machine d'essai de compression, Test des équipements pour ciments
La machine d'essai de compression et de flexion TBTCTM-300BSI est conçue avec une double chambre d'essai. Deux capteurs de pesage indépendants aident à la mesure. Cette machine d'essai est entraînée par un système hydraulique contrôlé en boucle fermée par une technologie d'asservissement informatique.
| Accuracy class | 1 |
| Capacity (compression) | 300kN |
| Capacity (bending) | 10kN |
| Compression space (bending) | 180mm |
| Piston stroke (bending) | 60mm |
| Compression space (compression) | 180mm |
| Piston stroke (compression) | 80mm |
| Compression plate size | Φ120mm |
| NO. | Description | Qté |
| 1 | Unité principale | 1pc |
| 2 | PC industriel | 1pc |
| 3 | Clavier et souris sans fil | 1pc |
| 4 | Imprimante | 1pc |
| 5 | Mode d’emploi | 1pc |
| 7 | Certificat de qualité | 1pc |
| 8 | Gabarit de compression 40*40mm | 1pc |
| 9 | Gabarit de flexion40*40*160mm | 1pc |

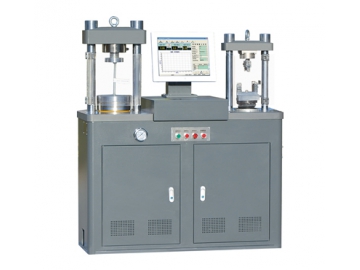

La machine d'essai de compression et de flexion TBTCTM-300BS est conçue avec une double chambre d'essai, incorporée avec deux cellules de charge indépendantes pour la mesure. Il est entraîné par un système hydraulique contrôlé en boucle fermée par une technologie d'asservissement informatique.
| Classe de precision | 1 |
| Capacité (compression) | 300KN |
| Capacité (flexion) | 10KN |
| Espace de compression (flexion) | 180mm |
| Course du piston (flexion) | 60mm |
| Espace de compression (compression) | 180mm |
| Course du piston (compression) | 80mm |
| Taille du plateau de compression | Φ120mm |
| NO. | Description | Qté |
| 1 | Unité principale | 1pc |
| 2 | PC industriel | 1pc |
| 3 | Clavier et souris sans fil | 1pc |
| 4 | Imprimante | 1pc |
| 5 | Mode d'emploi | 1pc |
| 7 | Certificat de qualité | 1pc |
| 8 | Gabarit de compression 40 * 40mm | 1pc |
| 9 | Gabarit de flexion 40 * 40 * 160mm | 1pc |

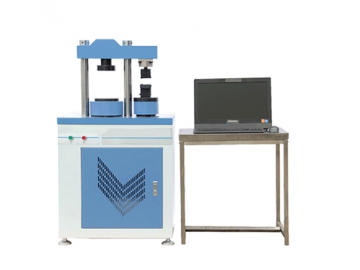

La machine d'essai de compression et de flexion TBTCTM-300BI contient deux chambres de chargement avec deux échelles de mesure indépendantes, qui est utilisée pour effectuer des tests de compression et de flexion sur du mortier de ciment et du béton. Entraînée par un système hydraulique contrôlé en boucle fermée par ordinateur, cette machine d'essai peut appliquer des charges à l'éprouvette à une vitesse uniforme.
| Capacité max. | 300kN |
| Force d’essai de flexion | 10kN |
| Erreur relative | ±1% |
| Taux de charge pour la charge de compression | 0.3-5.0kN/s |
| Taux de charge pour le test de flexion | 0.01~0.075kN/s |
| Puissance du moteur | 0.75kW |
| Température de travail | 10~35℃ |
| NO. | Description | Qté |
| 1 | Unité principale | 1pc |
| 2 | PC et bureau Lenovo | 1pc |
| 3 | Clavier et souris | 1pc |
| 4 | Imprimante | 1pc |
| 5 | Mode d'emploi | 1pc |
| 7 | Certificat de qualité | 1pc |
| 8 | Gabarit de compression 40 * 40mm | 1pc |
| 9 | Gabarit de flexion 40 * 40 * 160mm | 1pc |

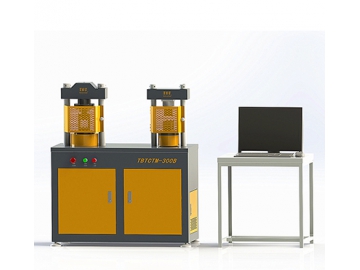

La machine d'essai de compression et de flexion TBTCTM-300B est équipée de deux chambres de chargement avec deux échelles de mesure indépendantes, utilisées pour effectuer des tests de compression et de flexion sur du mortier de ciment et du béton. Entraînée par un système hydraulique contrôlé en boucle fermée par ordinateur, cette machine d'essai peut appliquer des charges à un taux constant sur l'échantillon d'essai. La charge appliquée, la durée et la courbe de test sont affichés sur PC en temps réel. Toutes les données collectées seront mesurées, enregistrées et traitées automatiquement.
| Capacité max. | 100kN | 300kN |
| Force d’essai de flexion | 10kN | 10kN |
| Erreur relative | ±1% | ±1% |
| Taux de charge pour le test de compression | 0.3-5.0 kN/s | 0.3-5.0 kN/s |
| Taux de charge pour le test de flexion | 0.01~0.075kN/s | 0.01~0.075kN/s |
| Puissance du moteur | 0.75kW | 0.75kW |
| Poids net | Environs 500kg | Environs 500kg |
| Température de travail | 10~35℃ | 10~35℃ |
| NO. | Description | Qté |
| 1 | Unité principale | 1pc |
| 2 | PC et bureau Lenovo | 1pc |
| 3 | Clavier et souris | 1pc |
| 4 | Imprimante | 1pc |
| 5 | Mode d'emploi | 1pc |
| 7 | Certificat de qualité | 1pc |
| 8 | Gabarit de compression 40 * 40mm | 1pc |
| 9 | Gabarit de flexion 40 * 40 * 160mm | 1pc |
La machine d'essai de compression et de flexion TBTCTM-100C, 300C est équipée de deux chambres de chargement avec deux échelles de mesure indépendantes. Avec la structure intégrée, cette machine d'essai est utilisée pour effectuer des tests de flexion sur des échantillons de béton et des tests de compression sur des échantillons de mortier.
| Max. capacité | 100kN | 300kN |
| Erreur relative | ±1% | ±1% |
| Pression nominale de la pompe à huile | 25Mpa | 25Mpa |
| Diamètre du porteur | Ф30mm | Ф30mm |
| Max. entre les supports de flexion supérieur et inférieur | 155mm | 155mm |
| Distance centrale entre les supports de flexion supérieurs | 150mm | 150mm |
| Distance centrale entre les supports de flexion inférieurs | 450mm | 450mm |
| Dimension du plateau supérieur et inférieur | Ф120, Ф210mm | Ф120, Ф210mm |
| Jeu vertical max. entre plateaux | 175mm | 175mm |
| Course de piston max. | 80mm | 80mm |
| NO. | Description | Qté |
| 1 | Unité principale | 1pc |
| 2 | Contrôleur d'affichage numérique | 1pc |
| 3 | Micro imprimante | 1pc |
| 4 | Mode d'emploi | 1pc |
| 5 | Certificat de qualité | 1pc |
| 6 | Gabarit de compression 40 * 40mm | 1pc |
| Max. force d'essai | Compression 300kN, flexure 10kN |
| Plage de mesure | 1%-100% F.S |
| Erreur de force relative | ±0.5％ |
| Cellule de charge | America Celtron |
| Plage de taux de charge | Compression 0,05 ~ 10 kN / s, flexion 0,1 ~ 200 N / s |
| Erreur de taux de charge (pas supérieure à) | ± 2 ％ |
| Course de vis à billes | Compression: 120 mm |
| Flexion: 150 mm | |
| Distance entre plateaux | 320 mm |
| Puissance du moteur | Compression 400W, flexion 40W |
| Dimension | Armoire de commande: 510 × 450 × 940 mm |
| Cadre principal: 540 × 420 × 1490 mm | |
| Poids du cadre principal | 350kg |

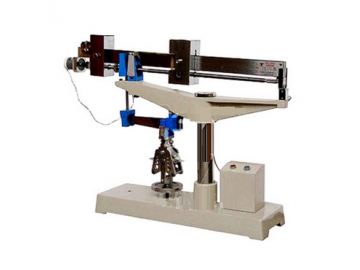

La machine d'essai de flexion DKZ-5000 est destinée au test de résistance à la flexion d'un échantillon de ciment et d'autres matériaux non métalliques.
| Capacité de chargement max. | Levier simple: 1000N, double levier: 5000N |
| Précision de mesure | ±1% |
| Rapport de sortie à levier unique | 10:1 |
| Rapport de sortie à double levier | 50:1 |
| Rapport de vitesse de chargement de double levier | 50N/s |
| Distance du rouleau de support | 100±0.1mm |
| Envergure de la plaque de chicane | 46mm |
