Spécifications Générales
P/LBavure sur la ligne de la portion
- largeur ≤ 0.25mm
- épaisseur ≤ 0.08mm
- Aucune irrégularité
Apparence défectueuse
Inspection des demandes environnementales
- lumière: 860~1600 LUX
- distance: 30~35cm
- temps d’inspection: 5 secondes
- Angle d’inspection des yeux: La ligne de vue est de 90°de la surface à inspecter.
Définition
- D: la surface couverte par ce diamètre peut être le même que la surface des différentes formes.
- N: nombre
- W: largeur
- L: longueur

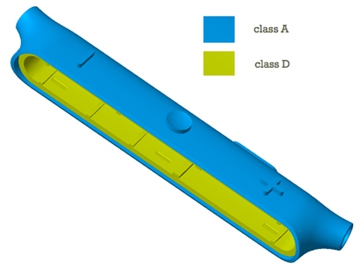

| Défection | Niveau admissible pour la surface de classe X du moulage par compression du caoutchouc de silicone | |||
| A | B | C | D | |
| Point de couleur différente | D≤0.20mm N≤2 distance＞50mm | D≤0.30mm N≤2 distance＞50mm | D≤0.40mm N≤2 distance＞50mm | Admissible sans fonction de panne |
| Point de meme couleur | D≤0.25mm N≤2 distance＞50mm | D≤0.35mm N≤2 distance＞50mm | D≤0.45mm N≤3 distance＞50mm | Admissible sans fonction de panne |
| Rayure légère | W≤0.08mm L≤1.5mm N≤1 | W≤0.08mm L≤2.5mm N≤1 | W≤0.15mm L≤8mm N≤2 | Admissible sans fonction de panne |
| Rayure | N=0 | W≤0.08mm L≤1.5mm N≤1 | W≤0.15mm L≤5mm N≤1 | Admissible sans fonction de panne |
